Montage
•
Den Armschieber (1) in der Kerbe in der Stange (2) positionieren.
•
Den Arm (3) mit den Schrauben (4) in der gewünschten Position fixieren - der
empfohlene Anzugsmoment beträgt 1Nm.
•
Die Halterung des Sensors/Reflektors (5) in die gewünschte Position drehen; bei
Bedarf die Halterung verschieben, während der Kabelbinder (6) entfernt und
bewegt wird, und mit Schrauben (7) fixieren - empfohlenes Anzugsmoment 2-3
Nm.
•
Die zwei Schrauben (8) lockern und den Sensor/Reflektor nach Bedarf drehen/
anpassen, und ihn dann mit den Schrauben (8) fixieren - empfohlener Anzugsmo-
ment 1 Nm.
Für den elektrischen Anschluss des Kits SG-M an die Sicherheitslichtvor-
hänge DATALOGIC wird der Einsatz der Anschlussbox SG-M-CB empfohlen.
Außerdem wird der Einsatz von Kits mit Sensoren der gleichen Art für
HINWEIS
jedes Muting-System empfohlen. Die Sensoren müssen auf die Dunkel-
schaltung gesetzt werden.
(SG-M) MUTING-ARME MIT EXTERNEN SENSOREN

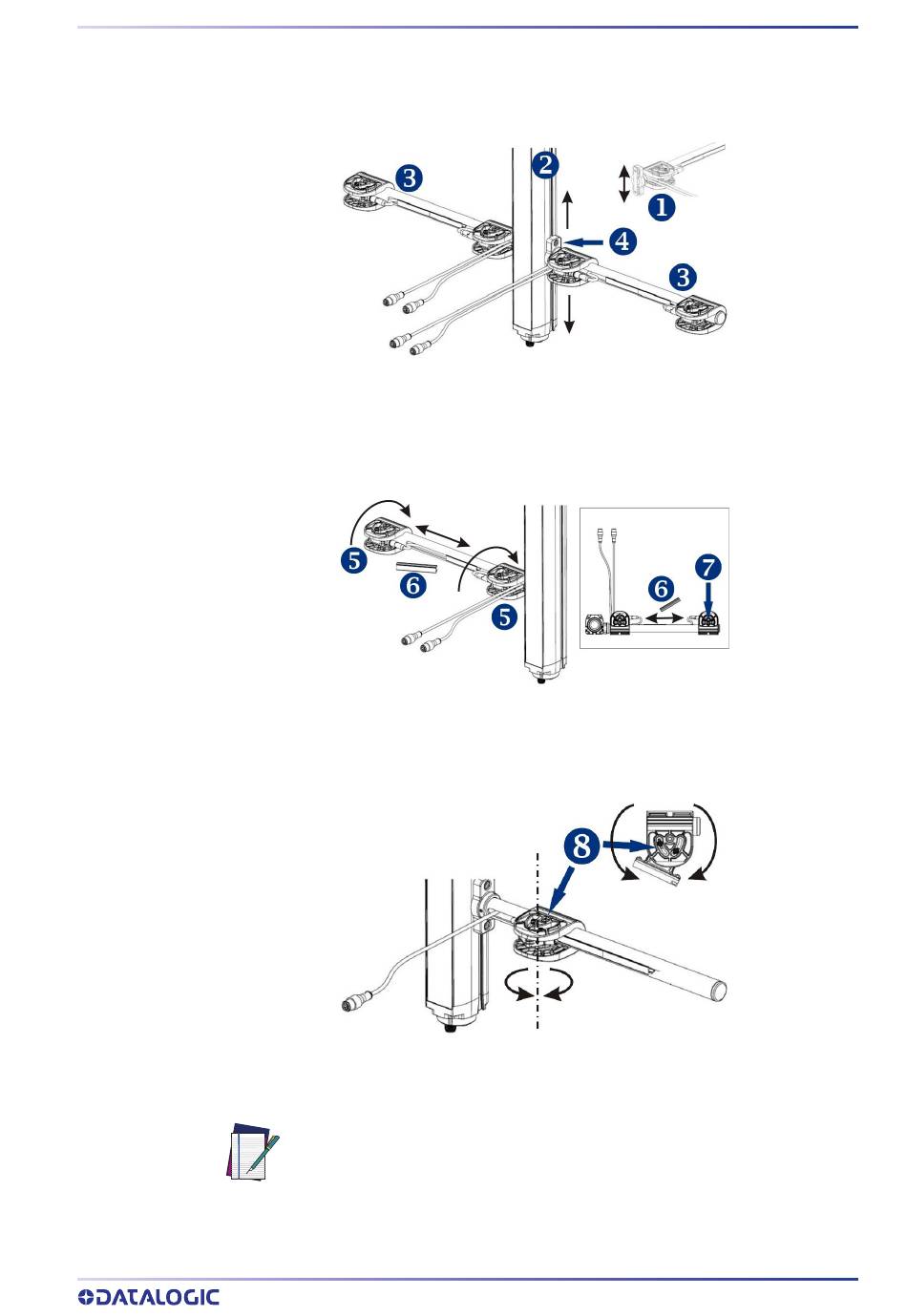

Abbildung 43 - Phase 1
Abbildung 44 - Phase 2
Abbildung 45 - Phase 3
