FUNKTION
RESET
Wenn die ESPE im Fehlerstatus blockiert, hat der Benutzer die Möglichkeit, den norma-
len Betrieb durch Ein- und Ausschalten oder Aktivieren der RESET-Funktion wiederher-
zustellen (nur bei kritischen Störungen).
Zur Aktivierung der RESET Funktion die an den Anschluss RESET (Pin 3 des 8-poligen
M12 Steckers - RX-Seite) angeschlossene 24 Vdc Schließerkontakt-Taste im Fall eines
unkritischen Fehlerstatus mindestens 5 Sekunden lang drücken.
Bei allen kritischen Fehlern muss die Einrichtung aus- und wieder eingeschaltet werden.
Wird der Fehler nicht behoben, schaltet der Lichtvorhang erneut auf den blockierten
Status.
EDM
Die Überwachungsfunktion der externen Einrichtungen (EDM) kontrolliert die externen
Einrichtungen und prüft dabei den Status der OSSD.
EDM aktiviert
Ist die EDM aktiviert, muss der EDM-Eingang (Pin 6 des 12-poligen M12 Steckers oder
Pin 1 des 8-poligen M12 Steckers - RX) an einen 24 Vdc Öffnerkontakt der zu überwa-
chenden Einrichtung angeschlossen werden.
HINWEIS
Die folgende Abbildung zeigt den Anschluss des EDM-Eingangs.

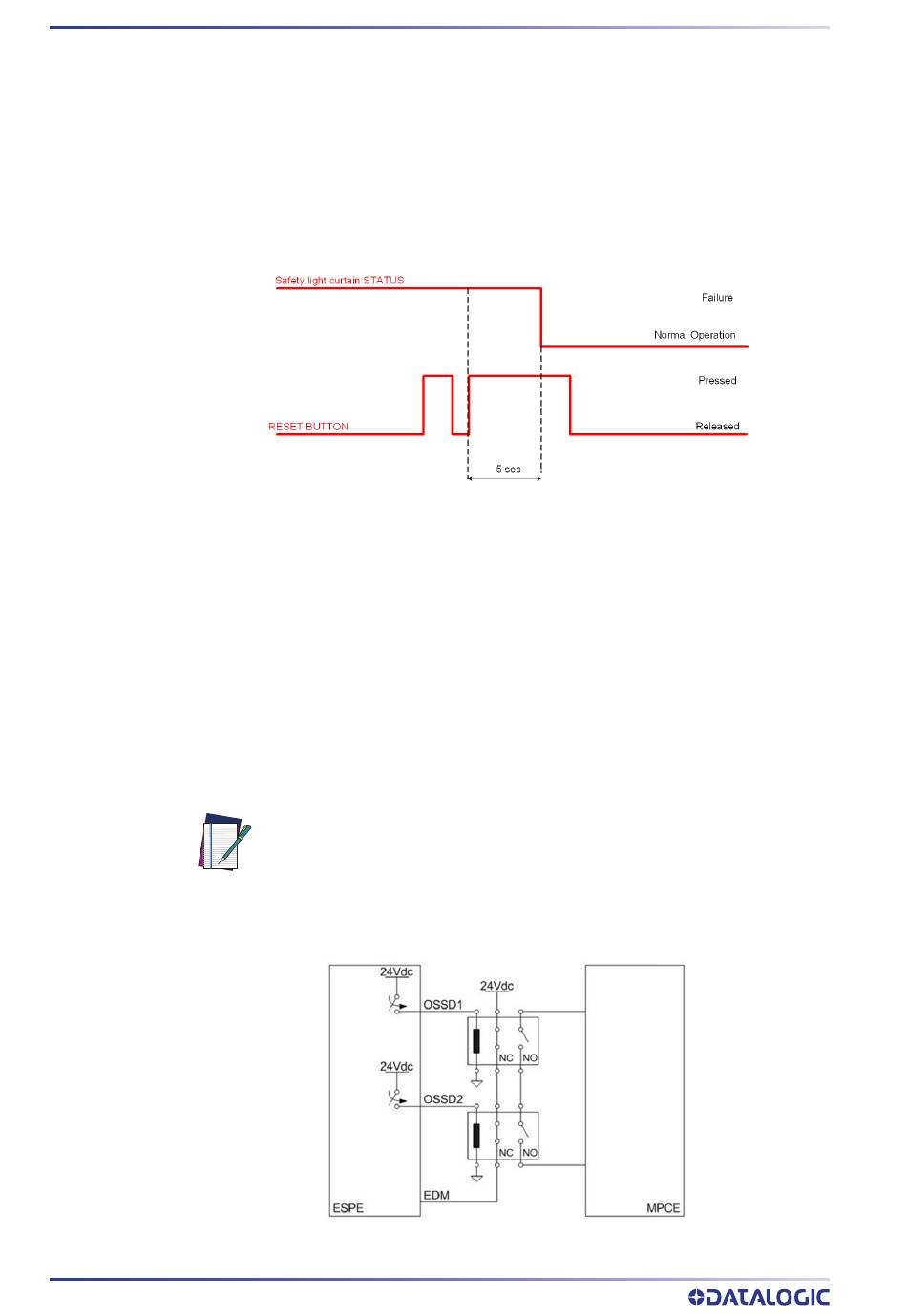

Abbildung 7 - EDM-Anschluss mit bei SG4-N Modellen ausgewähltem automatischem Restart
46 SG4 EXTENDED
Abbildung 6 - Resetzeiten
Im normalen Betriebsmodus weist die dritte eingeschaltete LED auf der
Benutzeroberfläche darauf hin, dass die Funktion aktiviert ist.
