Bei der Installation des Sicherheitslichtvorhangs ist es wichtig, den Mindestabstand von
den reflektierenden Flächen einzuhalten.
Dieser Mindestabstand hängt von folgenden Faktoren ab:
•
•
bei der ESPE Typ 4 EAA = 5° (α = ± 2.5°)
Formel zur Berechnung des Dsr:
Für ide ESPE Typ 4:
Dsr (m) = 0.13
Dsr (m) = 0.5 x Reichweite (m) x tg 2°
Abstand zwischen übereinstimmenden Einrichtungen

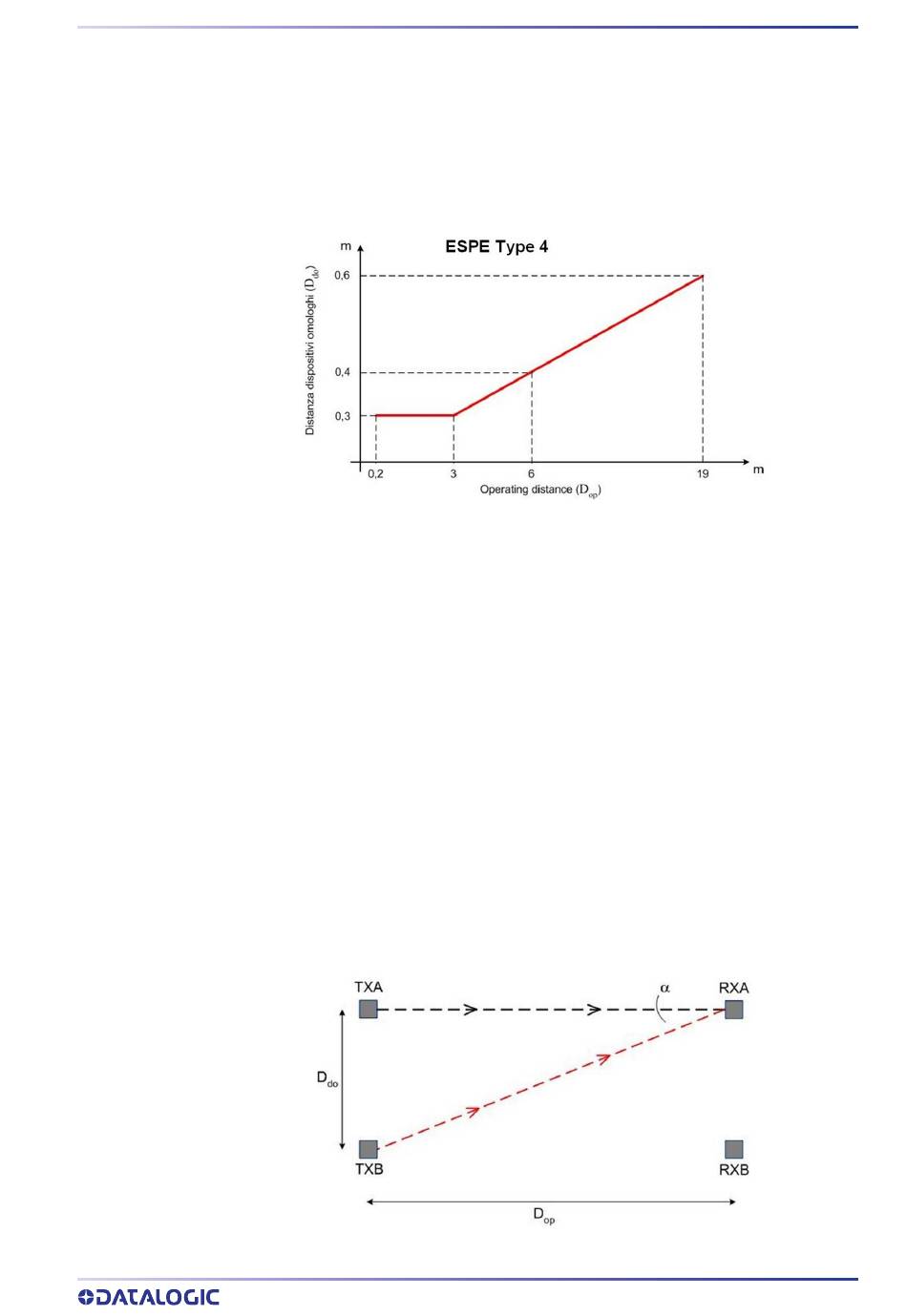

In der folgenden Grafik wird der Abstand von den störenden Einrichtungen (Ddo) in
Abhängigkeit von der Reichweite (Ddo) des Paars (TXA - RXA) dargestellt.
Sollte es sich erforderlich erweisen, mehrere Sicherheitseinrichtungen in anliegenden
Bereichen zu installieren, muss vermieden werden, dass die Sendeeinheit einer Einrich-
tung mit der Empfängereinheit einer anderen Einrichtung interferiert.
Die störend wirkende Einrichtung, TXB muss außerhalb des Mindestabstands Ddo von
der Achse des TXA - RXA des Sender-/Emfpängerpaars installiert werden.
ALLGEMEINE INFORMATIONEN ZUR POSITIONIERUNG DER EINRICHTUNG
Reichweite zwischen Sender (TX) und Empfänger (RX);
vom effektiven Öffnungswinkel der ESPE (EAA); speziell:
Abbildung 6 - Mindestabstand von reflektierenden Flächen
Abbildung 7 - Abstände zwischen übereinstimmenden Einrichtungen
bei Reichweite < 3 m
bei Reichweite ≥ 3 m
BEDIENUNGSANLEITUNG 15
