- der Lichtvorhang befindet sich im Floating-Modus mit Gesamtüberwachung und die
Abmessungen des erfassten Objekts ändern sich oder das Objekt wird aus dem einem
Blanking unterliegenden Bereich entfernt.
Um alle Blanking-Funktionen zu aktivieren kann die Blanking-Funktion entweder in BCM
oder ACM gewählt werden.
Die Blanking-Funktion kann auf zweierlei Art umgesetzt werden: Fixed Blanking und Flo-
ating Blanking.
Diese zwei Modi können einzeln oder gleichzeitig aktiviert werden.
Fixed Blanking
Das feste Blanking ermöglicht das Belegen eines bestimmten festen Teils des Schutzbe-
reichs (z.B. eine gewisse Anzahl an Strahlen), während alle anderen Strahlen normal
funktionieren.
Der Blanking-Bereich kann anhand des Teach-in-Vorgangs erzielt werden: der Benutzer
muss hierzu den 24 Vdc Schließerkontakt des Teach-in (Pin 4 des 12-poligen M12 Ste-
ckers - RX) mindestens 3 Sekunden lang gedrückt halten, während ein Objekt den für
das Blanking vorgesehenen Bereich erfasst. Der Blanking-Bereich wird aktiviert, sobald
der Teach-In-Kontakt geöffnet wird.
Wird der Teach-in-Kontakt über 1 Minute gedrückt, blockiert der Lichtvorhang.

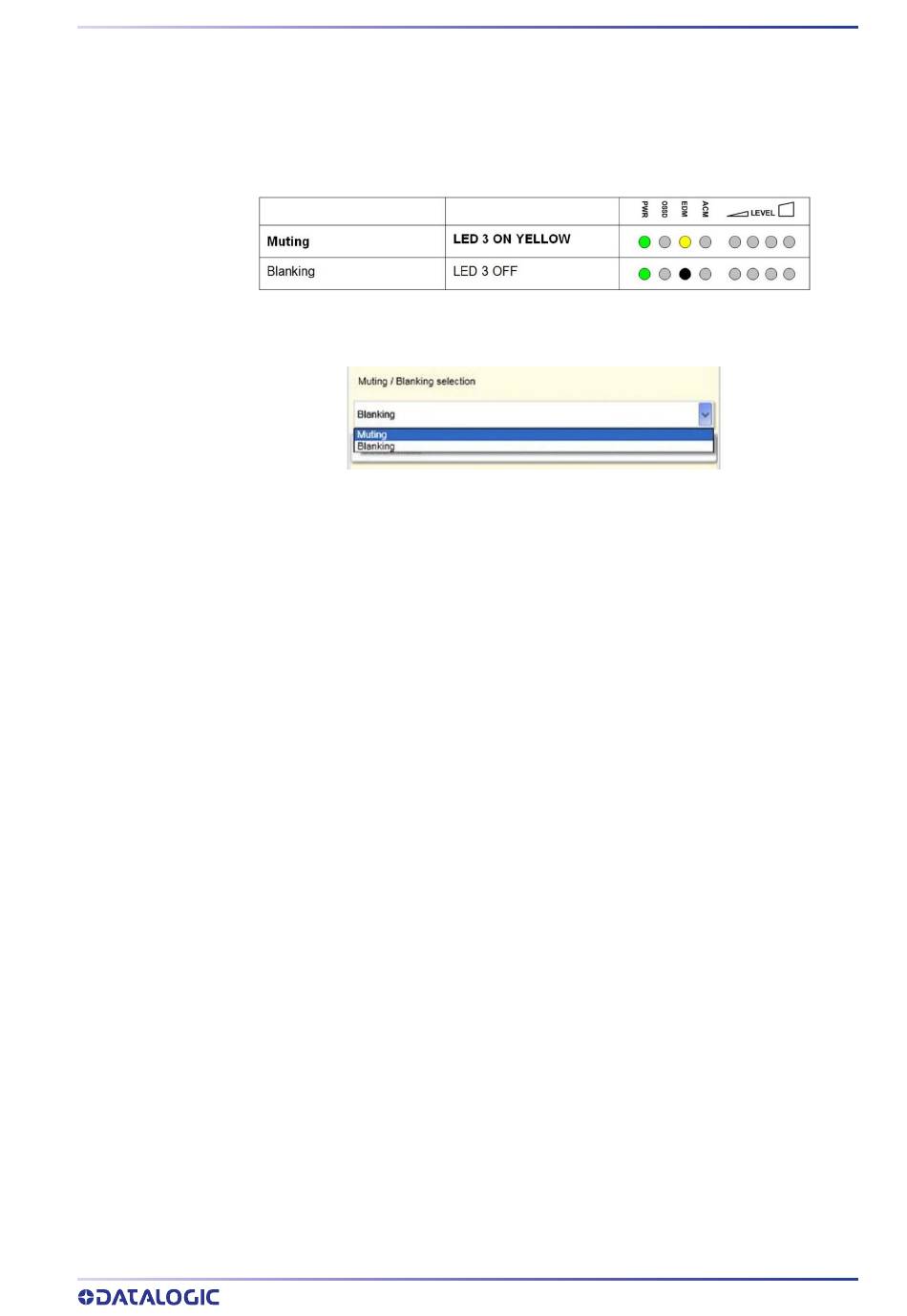

Abbildung 47 - BCM-Konfiguration: Auswahl Muting/Blanking
Abbildung 48 - ACM-Konfiguration: Auswahl Muting/Blanking
