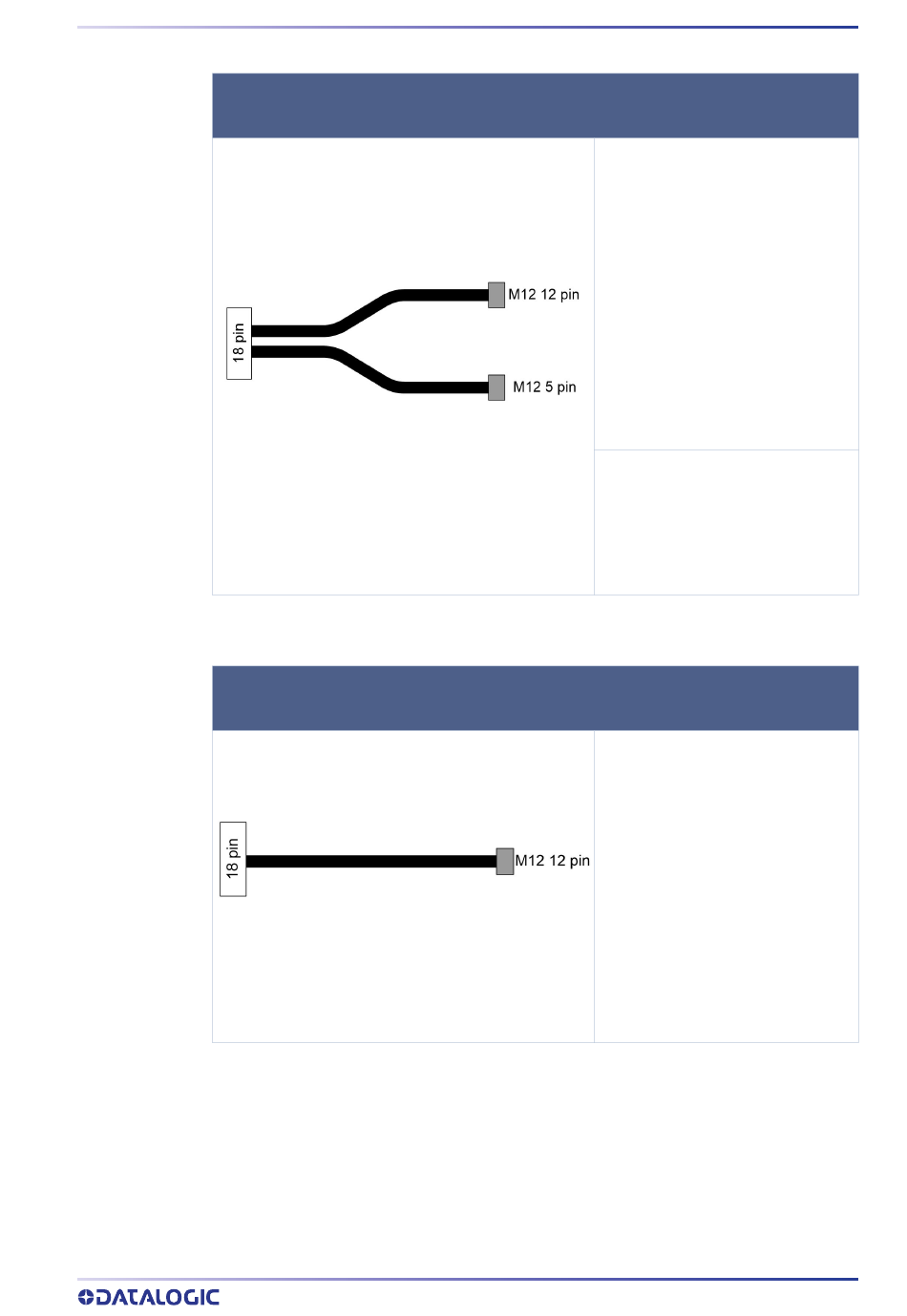

PIGTAIL KABEL - MUTING-KONFIGURATION FÜR EMPFÄNGER
Abbildung 2 - Pigtail-Kabel - Muting-Konfiguration
für RX (CS-R1-75-B-002)
PIGTAIL KABEL - BLANKING-KONFIGURATION FÜR
Abbildung 3 - Pigtail-Kabel - Blanking-
Konfiguration für RX (CS-R1-70-B-002)
PINBELEGUNG UND ANSCHLUSSKONFIGURATION DER PINS
(SG4-P)
M12 12-polig:
M12 5-polig:
EMPFÄNGER (SG4-P)
M12 12-polig:
1. 24 V (braun)
2. 0V (blau)
3. RESET/RESTART/ALIGN (weiß)
4. OVERRIDE 1 (grün)
5. OSSD 2 (rosa)
6. EDM (gelb)
7. MUTING DISABLE (schwarz)
8. OSSD 1 (grau)
9. OVERRIDE 2 (rot)
10. MUTING LAMP (violett)
11. OVERRIDE STATUS (grau-rosa)
12. EARTH (rot-blau)
1. 24 V (braun)
2. MUTING 2 (weiß)
3. 0V (blau)
4. MUTING 1 (schwarz)
5. N.C. ( grau )
1. 24 V (braun)
2. 0V (blau)
3. RESET/RESTART/ALIGN (weiß)
4. TEACH-IN (grün)
5. OSSD 2 (rosa)
6. EDM (gelb)
7. N.C. (schwarz)
8. OSSD 1 (grau)
9. TOLERANCE (rot)
10. LAMP (violett)
11. N.C. (grau-rosa)
12. EARTH (rot-blau)
BEDIENUNGSANLEITUNG 23
