EINZELNE MUTING-ARME
MODELL
BESCHREIBUNG
BESTELLNUMMER
SG-CB-C
Kit Befestigungswinkel Muting-Arm
95ASE1930

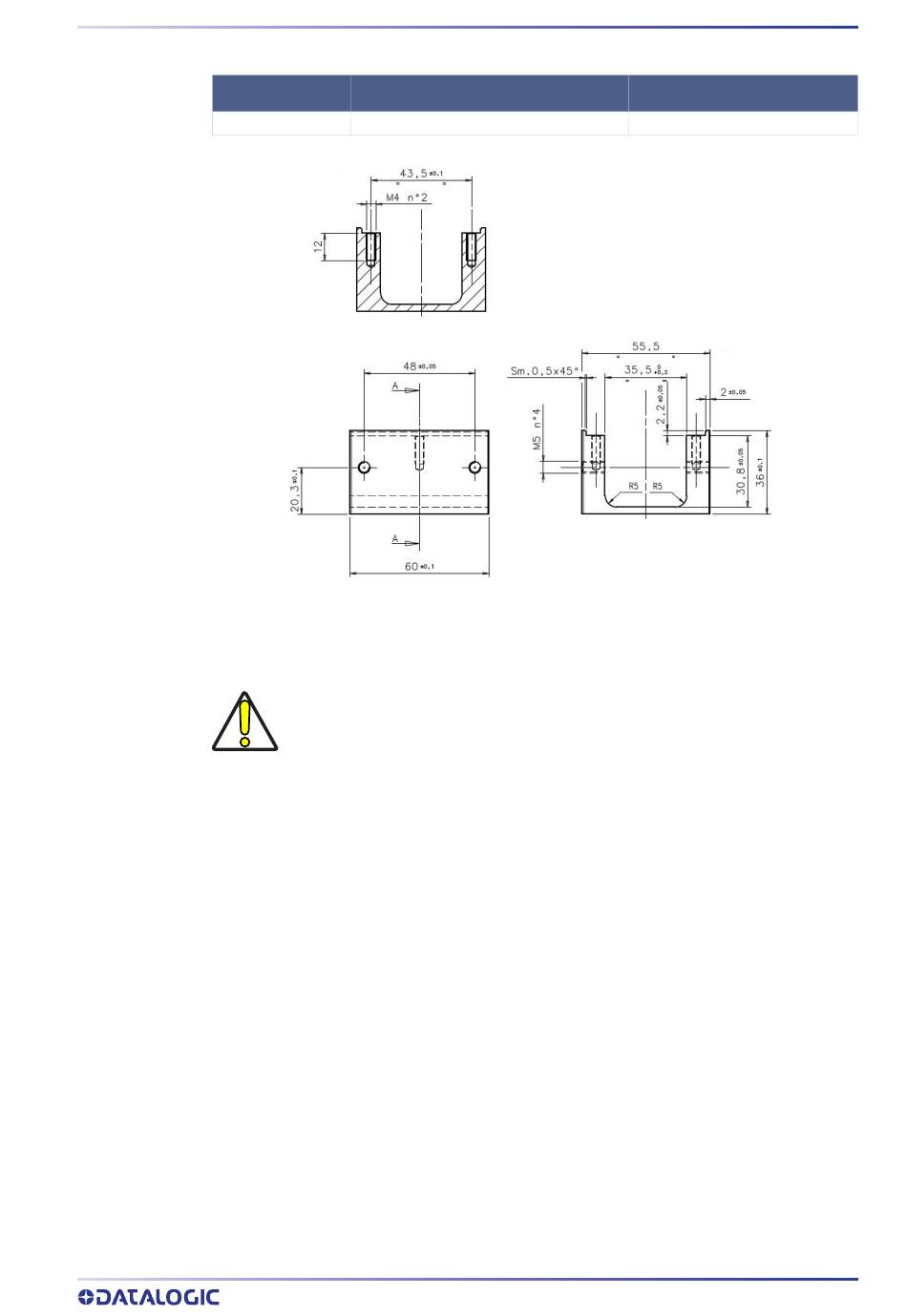

Abbildung 39 - Montagewinkel
Zur Realisierung einer "L"-Konfiguration mit F/G-Profilen den Artikel SG-
F1-G1-ARMS gemeinsam mit 2 Stück des Artikels SG-CB-C verwenden.
Darauf achten, dass das F1-Profil an der RX-Einheit des Lichtvorhangs und
VORSICHT
das G1-Profil an der TX-Einheit so montiert werden, dass sie sich frontal
gegenüber liegen.
Zur Realisierung einer "T"-Konfiguration die Artikel SG-F1-G1-ARMS und
SG-F2-G2-ARMS gemeinsam mit 2 Stück des Artikels SG-CB-C verwen-
den.
Darauf achten, dass die F1- und F2-Profile an der RX-Einheit des Lichtvor-
hangs und die G1- und G2-Profile an der TX-Einheit so montiert werden,
dass sie sich frontal gegenüberliegen.
BEDIENUNGSANLEITUNG 115
