Fixed Blanking mit erhöhter Toleranz
Hier handelt es sich um ein Fixed Blanking mit nur auf einer Seite des Blanking-Bereichs
bestehender Toleranz. Deshalb muss der Benutzer "obere Toleranz" oder "untere Tole-
ranz" wählen.
Diese Funktion ist besonders im Fall von Transportbändern (die Fixed Blanking benut-
zen) mit darauf transportierten Waren (mit Abmessungen im Toleranzbereich) hilfreich.
Auf Toleranzseite können nur Fixed-Blanking-Bereiche eingestellt werden. Auf der ande-
ren Seite sind sowohl Fixed- als auch Floating-Blanking-Bereiche mit vollständiger Über-
wachung möglich.
Bei einer erhöhten Toleranz kann lediglich ein Fixed-Blanking-Bereich eingestellt wer-
den.
Diese Funktion kann ausschließlich über die ACM eingestellt werden.
HINWEIS
Floating Blanking mit Gesamtüberwachung
Das Floating Blanking mit Gesamtüberwachung ermöglicht eine freie Bewegung des
Objekts im Überwachungsbereich des Lichtvorhangs. Die vom Blanking betroffenen
Strahlen müssen belegt sein, was heißt, dass das Objekt im Schutzfeld des Lichtvorhangs
bleiben muss, um im normalen Betriebsmodus zu bleiben.
Diese Funktion kann ausschließlich über die ACM eingestellt werden.
Floating Blanking mit partielles Überwachung
Das Floating Blanking mit partieller Überwachung gewährleistet die freie Bewegung des
Objekts im Überwachungsbereich des Lichtvorhangs, wobei bis zu einer bestimmten
Anzahl an Strahlen belegt wird, sofern die belegten Strahlen nebeneinander liegen und
ihre Anzahl die konfigurierte Zahl nicht überschreitet.
In diesem Modus kann das Objekt auf dem Schutzbereich entfernt werden.
Diese Funktion kann ausschließlich über die ACM eingestellt werden.
In der nachstehenden Abbildung werden verschiedene Blanking-Konfigurationen darge-
stellt.
Die Toleranz wirkt sich auf die reelle Auflösung der ESPE aus.

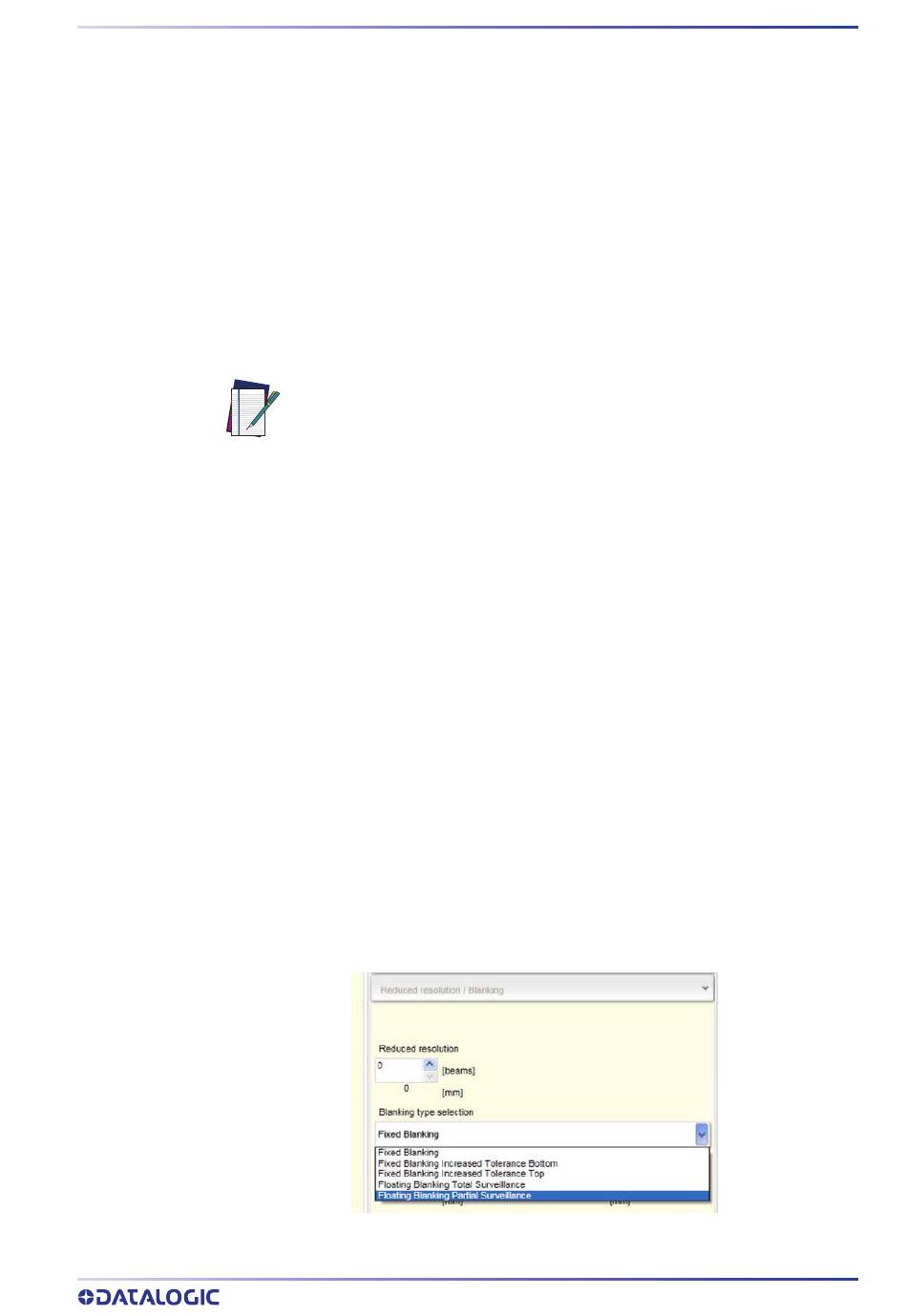

Abbildung 50 - ACM-Konfiguration: Blanking-Konfiguration
OVERRIDE BEI SG4-N
BEDIENUNGSANLEITUNG 69
