Inhaltszusammenfassung für Datalogic SG2 BASE
- Seite 2 Erlaubnis von Datalogic S.p.A. und/oder den Tochtergesellschaften vervielfältigt, in einem Datenabfragesystem gespeichert oder eingeführt oder in irgendeiner Form, mittels irgendwelcher Methode oder für irgendwelchen Zweck übermittelt werden. Datalogic und das Logo von Datalogic sind eingetragene Handelsmarken von Datalogic S.p.A. in vielen Ländern, einschließlich...
-
Seite 4: Eg-Konformität
Risiken. Diese Bewertung wird in Bezug auf die anwendbaren Punkte der in der Konformitätserklärung aufgelisteten Normen durchgeführt. Die Produkte von Datalogic werden in erster Linie für die Integration in komplexere Systeme ausgelegt. Aus diesem Grund liegt es in der Verantwortung des Systemintegrators, eine neue Risikobewertung der Endinstallation vorzunehmen. -
Seite 5: Inhaltsverzeichnis
SG2 BASE ALLGEMEINE INFORMATIONEN ..................... 7 Allgemeine beschreibung ......................7 Packungsinhalt ..........................8 Im Vergleich zur Serie SF2 eingeführte Neuheiten ..............9 Anleitung zur wahl der schutzeinrichtung ................. 10 1.4.1 Erfassungsleistung ........................10 1.4.2 Schutzfeldhöhe ......................... 11 1.4.3 Mindestsicherheitsabstand ....................... 12 Typische anwendungsbereiche .................... - Seite 6 SG2 BASE ZUBEHÖR ..........................48 15.1 (ST-KSTD) Befestigungswinkel-metall ..................48 15.2 (ST-KPxMP) Befestigungswinkel-plastik .................. 50 15.3 (ST-K4ROT) Drehbarer Montagewinkel-Metall ................. 52 15.4 (SG-PSB) Schutzarmatur ......................53 15.5 (SG-P) Platte für schutzarmatur....................54 15.6 (SE-S) Bodenhalterung ......................55 15.7 (SG-DM) Umlenkspiegel ......................56 15.8...
-
Seite 7: Allgemeine Informationen

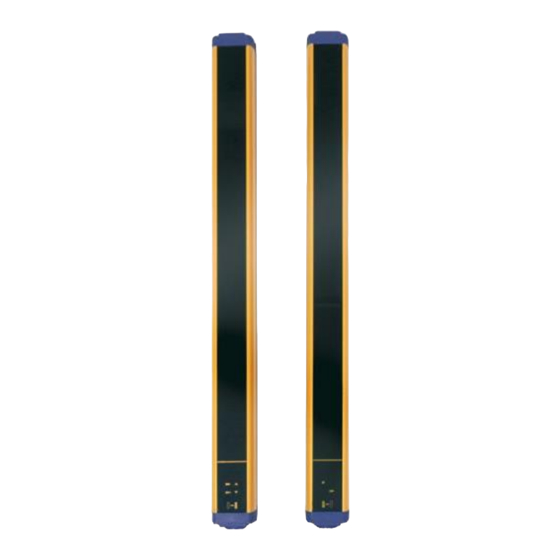

SG2 BASE 1 ALLGEMEINE INFORMATIONEN 1.1 ALLGEMEINE BESCHREIBUNG Die Sicherheitslichtvorhänge sind mehrstrahlige optoelektronische Schutzeinrichtungen für Arbeitsbereiche, in denen Maschinen, Roboter und, ganz allgemein, automatisierte Anlagen die körperliche Unversehrtheit des Bedienpersonals gefährden könnten, das, wenn auch nur rein zufällig, mit sich in Bewegung befindlichen Teilen in Berührung kommen kann. -
Seite 8: Packungsinhalt
Kenntnisse erforderlich. Da diese Anleitung diese Kenntnisse nicht vollständig zu übermitteln in der Lage ist, steht der technische Kundendienst DATALOGIC für jegliche Informationen bezüglich der Funktionsweise der Sicherheitslichtvorhänge und der Sicherheitsvorschriften, die deren korrekte Installation regeln zur Verfügung (siehe Kapitel BENUTZEROBERFLÄCHE UND DIAGNOSE Seite 38). -
Seite 9: Im Vergleich Zur Serie Sf2 Eingeführte Neuheiten
SG2 BASE 1.3 IM VERGLEICH ZUR SERIE SF2 EINGEFÜHRTE NEUHEITEN Im Vergleich zur SF2 Serie weisen die Sicherheitslichtvorhänge der SG Serie einige wichtige Neuheiten auf: Höhere Reichweite Ausbau der Baureihe auf Modelle mit Schutzfeldhöhen von 150 ÷ 1800 mm ... -
Seite 10: Anleitung Zur Wahl Der Schutzeinrichtung
SG2 BASE 1.4 ANLEITUNG ZUR WAHL DER SCHUTZEINRICHTUNG Nach entsprechender Risikobewertung sind bei der Wahl eines Sicherheitslichtvorhangs mindestens drei wesentliche Eigenschaften zu berücksichtigen: 1.4.1 Erfassungsleistung Unter Erfassungsleistung (Auflösung) der Einrichtung wird die Mindestgröße eines matten Objekts verstanden, durch das mindestens einer der den Schutzfeldbereich bildenden Strahlen mit Sicherheit verdunkelt werden kann und die empfindliche Einrichtung aktiviert wird. -
Seite 11: Schutzfeldhöhe
SG2 BASE 1.4.2 Schutzfeldhöhe Unter Schutzfeldhöhe versteht man die durch den Sicherheitslichtvorhang geschützte Höhe des geschützten Bereichs. Fig 2 - Schutzfeldhöhe Schutzfeldhöhe Modelle 30mm Modelle 50mm Modelle 90mm Hp (mm) SG2-30-015-OO-X SG2-30-030-OO-X SG2-50-030-OO-X SG2-90-030-OO-X SG2-30-045-OO-X SG2-50-045-OO-X SG2-90-045-OO-X SG2-30-060-OO-X SG2-50-060-OO-X SG2-90-060-OO-X... -
Seite 12: Mindestsicherheitsabstand
SG2 BASE 1.4.3 Mindestsicherheitsabstand Die Schutzeinrichtung muss in einem spezifischen Sicherheitsabstand angeordnet werden (Fig 3 - Seite 12), der gewährleistet, dass der Bediener erst dann in den Gefahrenbereich gelangen kann, wenn die gefährliche Bewegung der Maschine durch das Auslösen der ESPE zum Stillstand gekommen ist. - Seite 13 SG2 BASE Bei Einsatz von Einrichtungen mit einer Auflösung von > 40 mm muss der obere Strahl in einer Höhe von der Auflagebasis der Maschine von ≥ 900 mm (H2) angeordnet werden, während der untere Strahl auf einer Höhe ≤...
- Seite 14 SG2 BASE Anwendungsbeispiele Gehen wir von einem Lichtvorhang mit einer Höhe = 600 mm aus. Für die Berechnung der Entfernung der Einrichtung von der ESPE bei senkrechter Ausrichtung, wird folgende Formel angewendet: S = K*T + C wobei: = Sicherheitsmindestabstand in mm.
-
Seite 15: Typische Anwendungsbereiche
Automatisierten Hochlagern. Bei Anwendungen im Bereich der Lebensmittelindustrie ist in Zusammenarbeit mit dem Kundendienst von DATALOGIC zu prüfen, ob das Gehäusematerial des Lichtvorhangs mit eventuell beim Produktionsprozess verwendeten chemischen Stoffen verträglich ist. Beispiel 1: Handschutz an einer Formmaschine Zum Schutz des Lichtvorhangs gegen Staub und Feuchtigkeit wird die zusätzliche Schutzart IP69K angewendet. - Seite 16 SG2 BASE Beispiel 2: Kühl- und Klimasysteme Kühl- und Klimasysteme sowie Komponenten für Kraftfahrzeuge werden in einer Maschine zur Leckkontrolle geprüft, die auf einem Helium-Massenspektrometer basiert. Der Punkt, an dem die Komponenten im Messraum angeordnet werden, erfordert einen Schutz in Übereinstimmung mit dem Typ 2, der auf jeden Fall eine Platzersparnis und den Zugang in den zugänglichen Schutzbereich gewährleistet.
-
Seite 17: Informationen Zur Sicherheit
SG2 BASE 1.6 INFORMATIONEN ZUR SICHERHEIT Für den korrekten und sicheren Einsatz der Sicherheitslichtvorhänge müssen folgende Angaben beachtet werden: Das für den Maschinenstopp bestimmte System muss elektrisch steuerbar sein. Dieses Steuerungssystem muss in der Lage sein, gefährliche Maschinenbewegungen innerhalb der gesamten Nachlaufzeit T, wie gemäß... -
Seite 18: Installation
SG2 BASE 2 INSTALLATION 2.1 BEI WAHL INSTALLATION EINZUHALTENDE VORKEHRUNGEN Sich darüber vergewissern, dass Einrichtung gewährleistete Sicherheitsniveau mit dem effektiven Gefährlichkeitsgrad der zu kontrollierenden Maschine, so wie von den Normen EN ISO 13849-1: 2015 oder EN 62061:2005/A2: 2015 festgelegt, übereinstimmt. -
Seite 19: Allgemeine Informationen Zur Positionierung Der Einrichtung
SG2 BASE 2.2 ALLGEMEINE INFORMATIONEN ZUR POSITIONIERUNG DER EINRICHTUNG Zur Gewährleistung des erforderlichen Schutzes ist bei der Anordnung des Sicherheitslichtvorhangs besondere Sorgfalt geboten. Der Zugang in den Gefahrenbereich ist nur mittels Durchschreiten der Lichtbündel des Sicherheitslichtvorhangs möglich. Die Fig 8 - Seite 19 zeigt einige Zugangsmöglichkeiten zur Maschine von oben und unten. -
Seite 20: Mindestabstand Von Reflektierenden Flächen
SG2 BASE 2.2.1 Mindestabstand von reflektierenden Flächen Reflektierende Flächen, die sich in der Nähe der von der Schutzeinrichtung ausgehenden Strahlen (oberhalb, unterhalb oder seitlich davon) befinden, können passive Reflexionen bewirken. Diese passiven Reflexionen können die Erfassung des Objekts im geschützten Bereich beeinträchtigen. Sollte die Empfängereinheit RX darüber hinaus einen sekundären Strahl erfassen (Reflex von der reflektierenden, seitlich angeordneten Fläche),... - Seite 21 SG2 BASE Der Mindestabstand von der reflektierenden Fläche (Dsr) in Abhängigkeit der Reichweite kann der Grafik entnommen werden: Fig 13 - Mindestabstand von reflektierender Fläche Formel zur Berechnung des Dsr: Für die ESPE Typ 2: Dsr (m) = 0.27 bei Reichweite < 3 m Dsr (m) = 0.5 x Reichweite (m) x tg 10°...
-
Seite 22: Abstand Zwischen Übereinstimmenden Einrichtungen
SG2 BASE 2.2.2 Abstand zwischen übereinstimmenden Einrichtungen In der folgenden Grafik wird der Abstand von den störenden Einrichtungen (Ddo) in Abhängigkeit von der Reichweite (Ddo) des Paars (TXA – RXA) dargestellt. Sollte es sich erforderlich erweisen, mehrere Sicherheitseinrichtungen in anliegenden Bereichen zu installieren, muss vermieden werden, dass die Sendeeinheit einer Einrichtung mit der Empfängereinheit einer anderen... - Seite 23 SG2 BASE Fig 15 - Empfohlene Anordnung für übereinstimmende Einrichtungen Sollte es notwendig sein, zwei Lichtvorhänge nebeneinander zu montieren, wie im Beispiel der Fig 15 - Seite 23 dargestellt. 23/69...
-
Seite 24: Ausrichten Von Sender Und Empfänger
SG2 BASE 2.2.3 Ausrichten von Sender und Empfänger Die beiden Einheiten müssen parallel zueinander gerichtet, mit ihren Strahlen im rechten Winkel zur Sende- und Empfängerfläche liegend und mit ihren Steckern in die gleiche Richtung orientiert montiert werden. Die in der Abbildung dargestellten Konfigurationen sind zu vermeiden:... -
Seite 25: Einsatz Von Umlenkspiegeln
SG2 BASE 2.2.4 Einsatz von Umlenkspiegeln Wird eine einzige Schutzeinrichtung eingesetzt, können Gefahrenbereiche mit unterschiedlichen, jedoch nebeneinander liegenden Zugangsseiten mittels Einsatz entsprechend angeordneter Umlenkspiegel überwacht werden. In der Abbildung wird eine mögliche Lösung dargestellt, anhand der durch den Einsatz von einen Spiegel zwei Zugangsseiten kontrolliert werden können. -
Seite 26: Vor Und Nach Der Erstinstallation Vorzunehmende Kontrollen
SG2 BASE 2.2.5 Vor und nach der Erstinstallation vorzunehmende Kontrollen Nachstehend werden die Kontrollen aufgelistet, die nach erfolgter Erstinstallation und vor dem Starten der Maschine vorgenommen werden müssen. Die Kontrollen müssen von Fachpersonal oder direkt bzw. unter der Aufsicht des Beauftragten für die Maschinensicherheit erfolgen. -
Seite 27: Mechanische Montage
SG2 BASE 3 MECHANISCHE MONTAGE Die Sende- (TX) und Empfängereinheit (RX) müssen so montiert werden, dass die jeweiligen Optikflächen voreinander liegen, die Stecker auf der gleichen Seite resultieren und ein Abstand gegeben ist, der innerhalb der Reichweite der Einrichtung liegt (Kap.TECHNISCHE DATEN Seite 43). - Seite 28 SG2 BASE Bei besonders schwierigen Applikationen, bezogen auf starke Vibrationen, wird gemeinsam mit den Befestigungswinkeln der Einsatz von Schwingungsdämpfern empfohlen, die in der Lage sind, die Auswirkung der Vibrationen zu mindern. Fig 21 - Montage mit Befestigungswinkeln In der Fig 21 - Seite 28 und in der nachfolgenden Tabelle werden die empfohlenen Positionen für die...
-
Seite 29: Elektrische Anschlüsse
SG2 BASE 4 ELEKTRISCHE ANSCHLÜSSE 4.1 PINBELEGUNG UND ANSCHLUSSKONFIGURATION DER PINS Alle elektrischen Verbindungen der Übertragungs- und Empfängereinheiten werden über einen M12-Stecker an der Unterseite der beiden Einheiten hergestellt. In Bezug auf die Empfängereinheit wird ein 5-poliger M12-Stecker verwendet, während für die Sendereinheit ein 4- poliger M12-Stecker verwendet wird. -
Seite 30: Hinweise Zu Den Verbindungen
SG2 BASE 4.2 HINWEISE ZU DEN VERBINDUNGEN Nachstehend werden einige Hinweise bezüglich der Verbindungen gegeben, die im Sinne eines korrekten Betriebs des Sicherheitslichtvorhangs befolgt werden sollten. Die Anschlusskabel nie in die Nähe oder in Kontakt mit Kabeln bringen, die starke Spannungsleistungen und/oder Stromschwankungen aufweisen (z.B.: Einspeisung von Motoren, Wechselrichtern usw.). - Seite 31 SG2 BASE Sollte irrtümlich eine dieser Konfigurationen verwendet werden, weist die Einrichtung auf die Betriebsstörung der Ausgänge hin (siehe Kapitel BENUTZEROBERFLÄCHE UND DIAGNOSE Seite 38). Beide OSSD an die zu kontrollierende Vorrichtung schließen. Wird ein OSSD nicht an das Stellglied geschlossen, wirkt sich dies negativ auf den Sicherheitsgrad des Systems, das vom Lichtvorhang überwacht wird, aus.
-
Seite 32: Erdung
SG2 BASE 4.3 ERDUNG Die Einheiten des Sicherheitslichtvorhangs sind für einen einfachen Anschluss an die Erdung ausgelegt. Eine entsprechende Aufnahme an den Verschlusskappen, die von einem entsprechenden Symbol gekennzeichnet wird, siehe Fig 27 - Seite 32, ermöglicht den Anschluss des Erdungskabels mit Hilfe einer zusätzlichen, im Lieferumfang enthaltenen Schraube. -
Seite 33: Ausrichten
SG2 BASE 5 AUSRICHTEN Das Ausrichten der Sende- und der Empfangseinheit ist für einen einwandfreien Betrieb des Lichtvorhangs unerlässlich. Eine gute Ausrichtung verhindert, dass der Status der Ausgänge aufgrund von Staub oder Schwingungen instabil resultiert. Eine perfekte Ausrichtung ist dadurch erreicht, indem die optischen Achsen des ersten und letzten Strahls des Senders mit den optischen Achsen der entsprechenden Elemente des Empfängers auf Übereinstimmung gebracht... - Seite 34 SG2 BASE Die folgenden Beschreibungen beziehen sich auf die Standard-Montageposition gemäß Angaben in Fig 29 - Seite 33, bzw. unter Berücksichtigung einer mit nach unten gerichteten Steckern montierten Leiste. Die beiden gelben Anzeige-LEDs ( LAST, SYNC), an der Empfängereinheit erleichtern das Ausrichtverfahren.
-
Seite 35: Anleitung Zum Korrekten Ausrichten
SG2 BASE 5.1 ANLEITUNG ZUM KORREKTEN AUSRICHTEN Nachdem die mechanische Montage, die elektrischen Anschlüsse den Beschreibungen der vorstehenden Paragraphen entsprechend vorgenommen wurden, kann der Lichtvorhang wie folgt ausgerichtet werden: Überprüfen, dass am Sender sowohl die untere grüne LED ( ) als auch die gelbe LED ( );... -
Seite 36: Einstellung Der Funktionen
SG2 BASE 6 EINSTELLUNG DER FUNKTIONEN 6.1 WIEDERANLAUF Die Unterbrechung eines Strahls durch ein mattes Objekt bewirkt die Öffnung der OSSD-Ausgangsschaltelemente und den Stopp des Sicherheitslichtvorhangs (SAFE-Bedingung (BREAK) Die Gefahrenbedingungen und den Reset-Modus aufmerksam abwägen. Beim Schutz der Zugänge in Gefahrenbereiche erweist sich der automatische Reset-Modus als potentiell unsicher, wenn er das vollkommene Durchschreiten des Bedieners außerhalb... -
Seite 37: Funktionen
SG2 BASE 7 FUNKTIONEN In diesem Kapitel werden alle Funktionen des Lichtvorhangs beschrieben. 7.1 TEST Die TEST-Funktion kann durch das Schließen (für mindestens 0,5 Sekunden) eines externen Schließerkontakts (TEST-Taste) aktiviert werden. Das TEST-Signal ist aktiv und hoch. Fig 30 - Zeitschaltungen des Tests 7.2 RESET... -
Seite 38: Benutzeroberfläche Und Diagnose
SG2 BASE 8 BENUTZEROBERFLÄCHE UND DIAGNOSE 8.1 BENUTZEROBERFLÄCHE Vier LEDs an der Empfängereinheit und zwei LEDs an der Sendeeinheit informieren den Bediener über den Betriebszustand der Sicherheitslichtvorhänge. Auf der Fig 32 - Seite 38 werden alle Anzeigezustände der LEDs dargestellt: erloschen, aufleuchtend und blinkend. -
Seite 39: Diagnosemeldungen
Kontakt liegen und nicht mit den Einspeisungen in OSSD-Fehler (gelb Kontakt kommen, dann über die Reset-Funktion und rot blinkend) rücksetzen. Sollte die Bedingung weiterhin bestehen bleiben, sich mit dem DATALOGIC AUTOMATION-Kundendienst in Verbindung setzen. Den Versorgungskreislauf aus- und wieder Interner Fehler (rot einschalten. -
Seite 40: Regelmässige Überprüfungen
SG2 BASE 9 REGELMÄSSIGE ÜBERPRÜFUNGEN Es folgt eine Liste mit empfohlenen Prüf- und Wartungstätigkeiten, die regelmäßig durch Fachpersonal durchzuführen sind (siehe Vor und nach der Erstinstallation vorzunehmende Kontrollen Seite 25). Überprüfen, dass: Die ESPE im blockierten Zustand ( ) verweilt, wenn man die Strahlen auf dem gesamten Schutzfeldbereich mit einem angemessenen Teststab "Test Piece"... -
Seite 41: Allgemeine Informationen Und Nützliche Daten
Die Gewährleistungsfrist für dieses Produkt beträgt 36 Monate. Für weitere Informationen siehe allgemeine Verkaufsbedingungen unter www.datalogic.com. DATALOGIC übernimmt keinerlei Haftung für Personen- und Sachschäden, die durch eine Nichteinhaltung der korrekten Installations- und Einsatzweise der Einrichtung verursacht werden. Sollte die Einrichtung nicht funktionieren, müssen beide Einheiten (Sender und Empfänger) zur Reparatur oder zum Umtausch eingesendet werden. -
Seite 42: Wartung Der Einrichtung
Papier oder anderes reibendes Material 10.1 ENTSORGUNG In Abhängigkeit der nationalen und europäischen Richtlinien ist DATALOGIC nicht zur Entsorgung des Produkts am Ende seiner Standzeit verpflichtet. DATALOGIC empfiehlt die Entsorgung der Geräte unter Einhaltung der nationalen Vorschriften bezüglich der Abfallentsorgung vorzunehmen oder sich diesbezüglich an die zuständigen Sammeleinrichtungen zu wenden. -
Seite 43: Technische Daten
SG2 BASE 11 TECHNISCHE DATEN SICHERHEITSKATEGORIE: Type 2 (rif. EN 61496-1: 2013) SIL 1 (rif. EN 61508) SIL CL 1 (rif.EN 62061:2005/A2: 2015) PL c, Cat. 2 (rif. EN ISO 13849-1: 2015) PFHd [1/h] = 1,04E -08 MTTFd [years] = 273... -
Seite 44: Verfügbare Modelle
SG2 BASE 12 VERFÜGBARE MODELLE Schutzfeldhöhe Ansprechzeit Auflösung Modell Anzahl Strahlen (mm) (ms) (mm) SG2-30-015-OO-X SG2-30-030-OO-X SG2-30-045-OO-X SG2-30-060-OO-X SG2-30-075-OO-X SG2-30-090-OO-X SG2-30-105-OO-X 1050 SG2-30-120-OO-X 1200 SG2-30-135-OO-X 1350 SG2-30-150-OO-X 1500 SG2-30-165-OO-X 1650 SG2-30-180-OO-X 1800 SG2-50-030-OO-X SG2-50-045-OO-X SG2-50-060-OO-X SG2-50-075-OO-X SG2-50-090-OO-X SG2-50-105-OO-X 1050 SG2-50-120-OO-X... - Seite 45 SG2 BASE PFHd MTTFd Product (1/h) (years) (years) SG2-30-015-OO-X 1,04E-08 97,50% 98,40% SG2-30-030-OO-X 1,04E-08 97,50% 98,40% SG2-30-045-OO-X 1,04E-08 97,50% 98,40% SG2-30-060-OO-X 1,04E-08 97,50% 98,40% SG2-30-075-OO-X 1,04E-08 97,50% 98,40% SG2-30-090-OO-X 1,04E-08 97,50% 98,40% SG2-30-105-OO-X 1,04E-08 97,50% 98,40% SG2-30-120-OO-X 1,04E-08 97,50% 98,40%...
-
Seite 46: Abmessungen
SG2 BASE 13 ABMESSUNGEN Fig 33 - Abmessungen (mm) MODELE 30mm MODELE 50mm MODELE 90mm L1 (mm) L2 (mm) SG2-30-015-OO-X 233.3 153.3 SG2-30-030-OO-X SG2-50-030-OO-X SG2-90-030-OO-X 383.2 303.2 SG2-30-045-OO-X SG2-50-045-OO-X SG2-90-045-OO-X 533.2 453.3 SG2-30-060-OO-X SG2-50-060-OO-X SG2-90-060-OO-X 683.2 603.2 SG2-30-075-OO-X SG2-50-075-OO-X SG2-90-075-OO-X 833.2... -
Seite 47: Ausstattung
SG2 BASE 14 AUSSTATTUNG Befestigungswinkel (ST-KSTD) MODELLE BESCHREIBUNG ST-KSTD Befestigungswinkel (kit 4pz.) Fig 34 - Abmessungen (mm) 47/69... -
Seite 48: Zubehör
SG2 BASE 15 ZUBEHÖR (dimensions in mm) 15.1 (ST-KSTD) BEFESTIGUNGSWINKEL-METALL MODELLE BESCHREIBUNG CODE ST-KSTD Befestigungswinkel (4-teiliges Kit) 95ACC1670 Fig 35 - ST-KSTD 48/69... - Seite 49 SG2 BASE Montage mit Befestigungswinkel MODELLE BESCHREIBUNG CODE ST-K4OR Verstellbare Halterung (4-teiliges Kit) 95ACC1680 ST-K6OR Verstellbare Halterung (6-teiliges Kit) 95ACC1690 ST-K4AV Schwingungsdämpfende Halterung (4-teiliges Kit) 95ACC1700 ST-K6AV Schwingungsdämpfende Halterung (6-teiliges Kit) 95ACC1710 Fig 36 - befestigungswinkel Fig 37 - Befestigungswinkel + Verstellbarer Halterung Fig 38 - Befestigungswinkel + Schwingungsdämpfender Halterung...
-
Seite 50: St-Kpxmp) Befestigungswinkel-Plastik
SG2 BASE 15.2 (ST-KPXMP) BEFESTIGUNGSWINKEL-PLASTIK MODELLE BESCHREIBUNG CODE ST-KP4MP Befestigungswinkel (4-teiliges Kit) 95ASE1100 ST-KP6MP Befestigungswinkel (6-teiliges Kit) 95ASE1110 Fig 40 - ST-KPxMP 50/69... - Seite 51 SG2 BASE Montage mit Befestigungswinkel MODELLE BESCHREIBUNG CODE ST-K4OR Verstellbare Halterung (4-teiliges Kit) 95ACC1680 ST-K6OR Verstellbare Halterung (6-teiliges Kit) 95ACC1690 ST-K4AV Schwingungsdämpfende Halterung (4-teiliges Kit) 95ACC1700 ST-K6AV Schwingungsdämpfende Halterung (6-teiliges Kit) 95ACC1710 Fig 41 - befestigungswinkel Fig 42 - Befestigungswinkel + Verstellbarer Halterung Fig 43 - Befestigungswinkel + Schwingungsdämpfender Halterung...
-
Seite 52: St-K4Rot) Drehbarer Montagewinkel-Metall
SG2 BASE 15.3 (ST-K4ROT) DREHBARER MONTAGEWINKEL-METALL MODELLE BESCHREIBUNG CODE ST-K4ROT Drehbarer Montagewinkel-Metall (4-teiliges Kit) 95ACC1280 Fig 45 - Abmessungen (mm) 52/69... -
Seite 53: Sg-Psb) Schutzarmatur
SG2 BASE 15.4 (SG-PSB) SCHUTZARMATUR MODELLE BESCHREIBUNG L (mm) CODE SG-PSB 600 Schutzarmatur H=600mm 95ASE2240 SG-PSB 1000 Schutzarmatur H=1000mm 1000 95ASE2250 SG-PSB 1200 Schutzarmatur H=1200mm 1200 95ASE2260 SG-PSB 1650 Schutzarmatur H=1650mm 1650 95ASE2270 SG-PSB 1900 Schutzarmatur H=1900mm 1900 95ASE2280 Fig 46 - Abmessungen (mm) -
Seite 54: Sg-P) Platte Für Schutzarmatur
SG2 BASE 15.5 (SG-P) PLATTE FÜR SCHUTZARMATUR MODELLE BESCHREIBUNG CODE SG-P Kit Doppelplatte mit Ausgleichsfedern 95ASE2290 Fig 48 - Abmessungen (mm) Montage SG-P mit SG-PSB Fig 49 - Montage SG-P mit SG-PSB 54/69... -
Seite 55: Se-S) Bodenhalterung
SG2 BASE 15.6 (SE-S) BODENHALTERUNG MODELLE BESCHREIBUNG L(mm) X (mm) CODE SE-S 800 Bodenhalterung H= 800 mm 30x30 95ACC1730 SE-S 1000 Bodenhalterung H= 1000 mm 1000 30x30 95ACC1740 SE-S 1200 Bodenhalterung H= 1200 mm 1200 30x30 95ACC1750 SE-S 1500 Bodenhalterung H= 1500 mm... -
Seite 56: Sg-Dm) Umlenkspiegel
SG2 BASE 15.7 (SG-DM) UMLENKSPIEGEL MODELLE BESCHREIBUNG L1 (mm) L2 (mm) L3 (mm) CODE SG-DM 600 Umlenkspiegel Version 600 mm 95ASE1680 SG-DM 900 Umlenkspiegel Version 900 mm 95ASE1690 SG-DM 1200 Umlenkspiegel Version 1200 mm 1145 1180 95ASE1700 SG-DM 1650 Umlenkspiegel Version 1650 mm... - Seite 57 SG2 BASE Montagesatz für Spiegel SG-DM mit Umlenkspiegel SE-S MODELLE BESCHREIBUNG CODE ST-DM Montagesatz SG-DM (2-teiliges Kit) 95ASE1940 Fig 53 - Abmessungen (mm) Die Abbildung zeigt den Spiegel SG-DM und den Montagesatz ST-DM. Montagesatz für Spiegel SG-DM mit schutzarmatur SG-PSB...
-
Seite 58: Sg-Ip69K) Schutzröhre
SG2 BASE 15.8 (SG-IP69K) SCHUTZRÖHRE MODELLE BESCHREIBUNG L (mm) CODE SG -IP69K 150 Schutzröhre IP69K H=150mm 373,5 95ASE1290 SG -IP69K 300 Schutzröhre IP69K H=300mm 520,7 95ASE1300 SG -IP69K 450 Schutzröhre IP69K H=450mm 670,8 95ASE1310 SG -IP69K 600 Schutzröhre IP69K H=600mm... -
Seite 59: Sg-Ls) Pmma Lens Shield
SG2 BASE 15.9 (SG-LS) PMMA LENS SHIELD MODELLE BESCHREIBUNG CODE SG-LS 150 Lens Shield H=150mm (5-teiliges) 95ASE1450 SG-LS 300 Lens shield H=300 mm (5-teiliges) 95ASE1460 SG-LS 450 Lens shield H=450 mm (5-teiliges) 95ASE1460 SG-LS 600 Lens shield H=600 mm (5-teiliges) -
Seite 60: Tp) Prüfgerät
SG2 BASE 15.10 (TP) PRÜFGERÄT MODELLE BESCHREIBUNG CODE TP-14 Prüfgerät Ø 14mm L=300mm 95ACC1630 TP-20 Prüfgerät Ø 20mm L=300mm 95ACC1640 TP-24 Prüfgerät Ø 24mm L=200mm 95ASE2570 TP-30 Prüfgerät Ø 30mm L=300mm 95ACC1650 TP-34 Prüfgerät Ø 34mm L=200mm 95ASE2580 TP-35 Prüfgerät Ø 35mm L=300mm... -
Seite 61: Anschlusskabel
SG2 BASE 15.11 ANSCHLUSSKABEL Kabel 4-polig M12 MODELLE BESCHREIBUNG CODE CS-A1-02-U-03 Kabel M12 4-polig (axial) 3 m UL2464 95ASE1120 CS-A1-02-U-05 Kabel M12 4-polig (axial) 5 m UL2464 95ASE1130 CS-A1-02-U-10 Kabel M12 4-polig (axial) 10 m UL2464 95ASE1140 CS-A1-02-U-15 Kabel M12 4-polig (axial) 15 m UL2464... -
Seite 62: Sg-Lp) Laserpointer
SG2 BASE 15.12 (SG-LP) LASERPOINTER MODELLE BESCHREIBUNG CODE SG-LP Laserpointer 95ASE5590 Der Laserpointer der Serie SG-LP gewährleistet eine gültige Hilfe bei der Ausrichtung und Installation der Sicherheitslichtvorhänge. Für die Überprüfung der kompletten Ausrichtung der Schutzeinrichtung lässt sich der Pointer am Lichtschrankenprofil entlang (aufwärts und abwärts) verschieben. -
Seite 63: Se-Sr2) Sicherheitsrelais
SG2 BASE 15.13 (SE-SR2) SICHERHEITSRELAIS MODELLE BESCHREIBUNG CODE SE-SR2 Sicherheitsrelais, Typ 4 - 3 NA 1 NC 95ACC6170 Auf den Abbildungen wird die Verbindung zwischen den Sicherheitslichtvorhängen und dem Sicherheitsrelais Typ 4 der SE-SR2 Serie im automatischen Start-Modus (links) und manuellen Start-Modus mit Überwachung (rechts) gezeigt. -
Seite 64: Glossar
SG2 BASE 16 GLOSSAR Schutzfeld: Bereich, in dem die ESPE ein spezifiziertes Testobjekt erfasst. Sicherheitslichtvorhang: Eine aktive optoelektronische Schutzeinrichtung (AOPD), die eine mit einem oder mehreren Sendeelementen und einem oder mehreren Empfangselementen integrierte Einheit umfasst, die einen Erfassungsbereich mit einer vom Lieferanten spezifizierten Erfassungsleistung bilden. - Seite 65 SG2 BASE Verblockung des erneuten anlaufs (= RESTART): Vorrichtung, die den erneuten automatischen Anlauf einer Maschine verhindert, nachdem die Sensoreinrichtung in einer gefährlichen Phase des Betriebszyklus der Maschine aktiviert wurde, nach einer Änderung des Betriebsmodus der Maschine und nach einer Variation an den Steuerelementen für den Maschinenstart.
