FUNKTION
Das Teach-in kann auch im ACM erfolgen. Der Benutzer muss das Objekt/die Objekte in
den Schutzfeldbereich bringen und die "Teach-in"-Taste drücken ("Reduzierte Auflösung
/ Blanking" im Abschnitt Blanking der GUI).
Beim Fixed Blanking müssen die Strahlen des vom Blanking betroffenen Bereichs erfasst
bleiben, andernfalls schaltet der Lichtvorhang in den SICHERHEITSSTATUS:
Die Toleranzfunktion kann durch das Gedrückthalten des 24 Vdc Schließerkontakts am
Toleranzsignal während des Restarts aktiviert werden (Pin 9 des 12-poligen M12 Ste-
ckers - RX). Bei aktiver Toleranz kann sich das Objekt um 1 Strahl ober- und unterhalb
des Blanking-Bereichs bewegen. Verschiebt sich das Objekt um mehr als 1 Strahl aus
dem Blanking-Bereich heraus, blockiert die ESPE aufgrund eines Fehlers der Blanking-
Toleranz.
Die Toleranzfunktion ist nützlich, wenn die Möglichkeit besteht, dass das Objekt auch
nur leicht aus seiner ursprünglichen Position verschoben werden kann.
Bei Ausschalten des Lichtvorhangs geht die Toleranz verloren und ein neues Einstellver-
fahren des Toleranzwerts ist erforderlich (siehe vorstehende Beschreibung).
Bei aktiver Toleranz müssen zwei Blanking-Bereiche von mindestens zwei nicht vom
Blanking betroffenen Strahlen getrennt werden.
Die Teach-in-Konfiguration wird sowohl bei Unterbrechung der Versorgung als auch
beim Reset der ESPE bis zum nachfolgenden Teach-in erhalten.
Der Benutzer kann die Teach-in-Konfiguration löschen, indem er ein neues Teach-in-Ver-
fahren mit einem objektfreien Schutzbereich ausführt.
Beim Auftreten von Blanking-Fehlern löscht sich die Teach-in-Konfiguration nach dem
Reset.
Schaltet der Benutzer von der Blanking- zur Muting-Konfiguration und dann erneut zur
Blanking-Konfiguration um, werden alle zu Beginn gespeicherten eventuellen Teach-in-
Bereiche gelöscht.
Das Fixed Blanking kann mit dem Floating Blanking kombiniert werden; mindestens ein
Synchronisationsstrahl muss frei sein.
68 SG4 EXTENDED

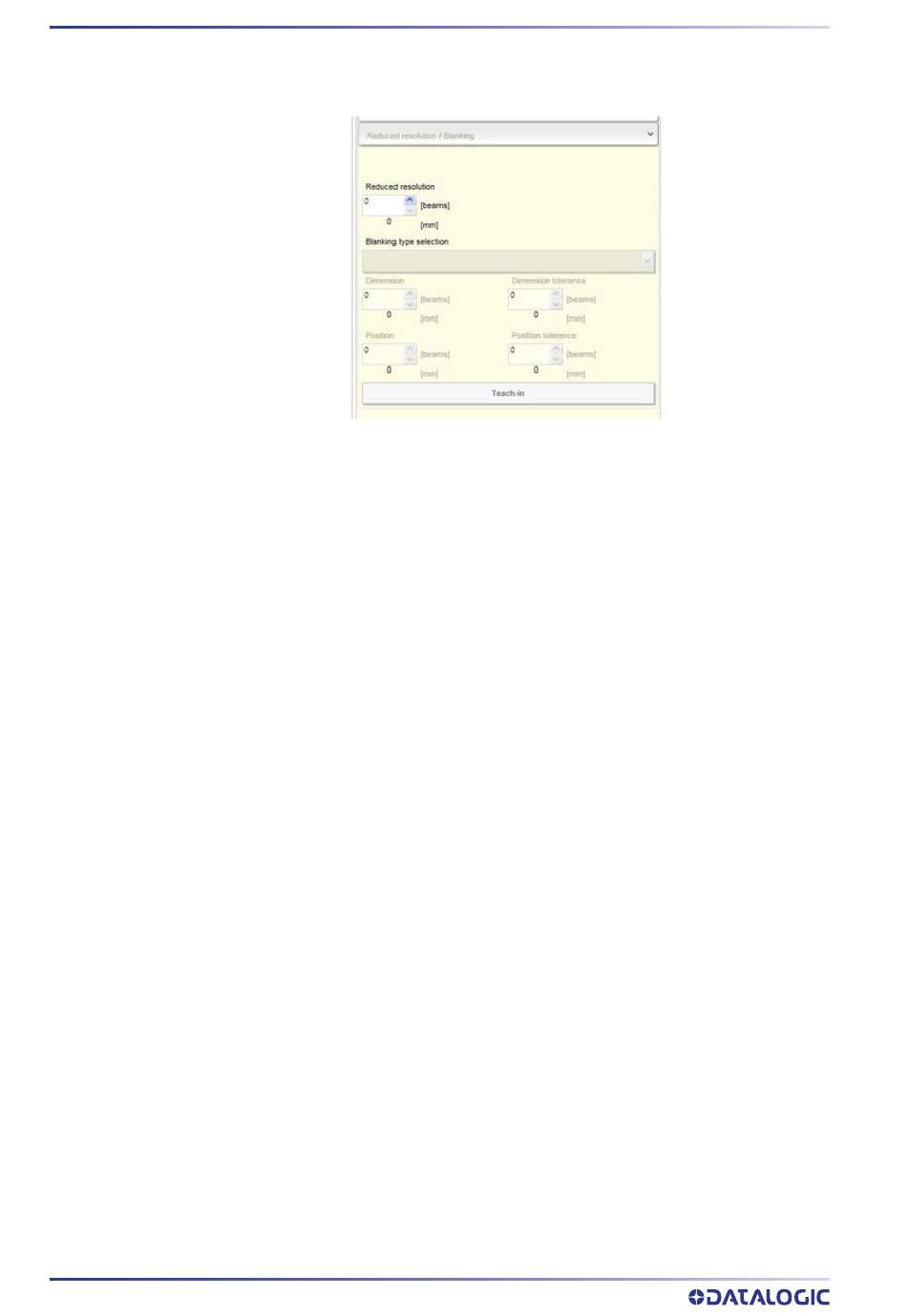

Abbildung 49 - ACM-Konfiguration: Teach-in-Vorgang
