FUNKTION
Beim manuellen Restart muss der RESTART-Eingang (Pin 3 des 12-poligen M12 Steckers
oder Pin 1 des 8-poligen M12 Steckers - RX-Seite) mittels Schließerkontakt an 24Vdc bei
den SG4-P Modellen oder mittels Öffnerkontakt bei den SG4-N Modellen angeschlossen
werden. Siehe Par. 8.4 EDM für den Anschluss des RESTART-Eingangs, falls er in Kombi-
nation mit der EDM-Funktion bei den Modellen SG4-...-N verwendet wird.
VORSICHT
44 SG4 EXTENDED

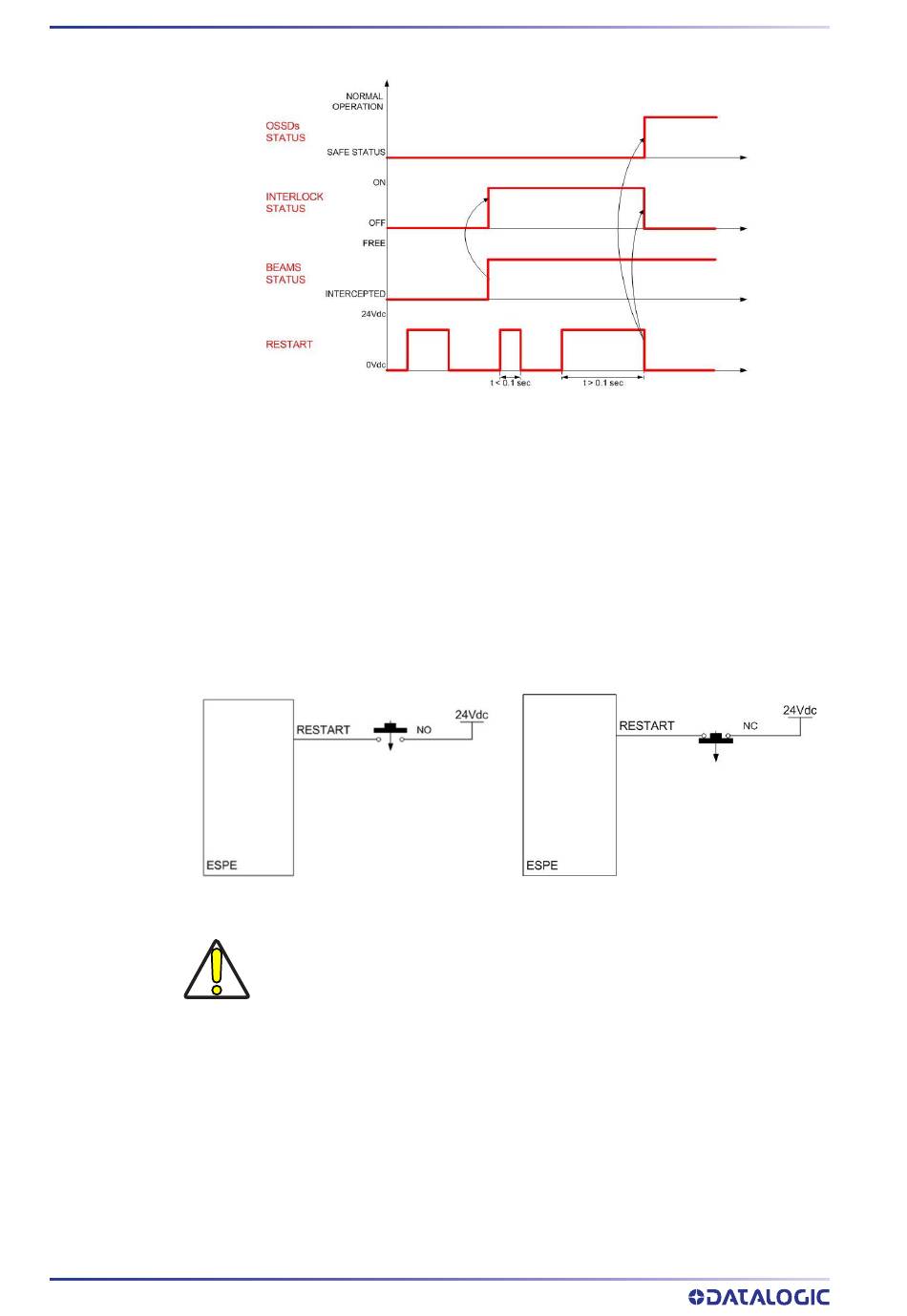

Abbildung 3 - Restartzeit SG4-N (manuell)
SG4-...-P Restartzeit (manuell)
Die Gefahrenbedingungen und den Reset-Modus aufmerksam abwägen.
Beim Schutz der Zugänge in Gefahrenbereiche erweist sich der automati-
sche Reset-Modus als potentiell unsicher, wenn er das vollkommene
Durchschreiten des Benutzers außerhalb des Abtastbereichs ermöglicht.
In diesem Fall ist die Anwendung des manuellen Resets erforderlich oder,
beispielsweise, des manuellen Resets des Relais SE-SR2 (siehe " Zubehör"
auf Seite 95 ).
SG4-...-N Restartverbindung (manuell)
