Dürkopp Adler 579 Serviceanleitung Seite 46

46
Korrektur

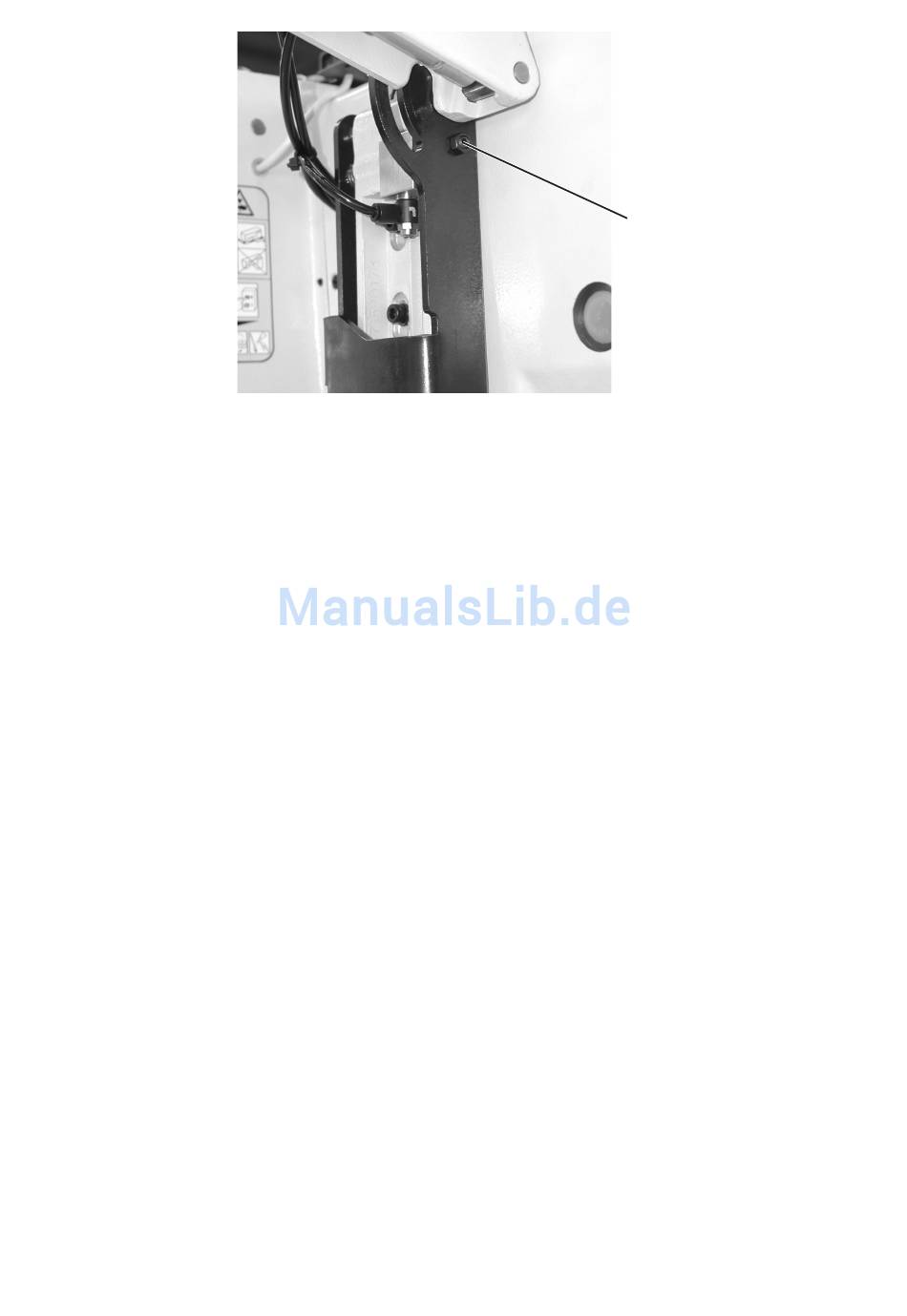

Höhe des Fadenfängers und Abstand des Fadenfängers zur Nadel
Schrauben 5 und 6 lösen.
–
Fadenfängereinheit in der Höhe verschieben.
–
Der Abstand zur Nadelstangenführung muß 2 mm betragen.
Schrauben 5 und 6 festziehen.
–
Den Abstand zur Nadel mit der Anschlagschraube 12 einstellen.
–
Der Abstand vom Fadenfänger zur Nadel muß ca. 7-8 mm (Maß X)
betragen. Der Abstand zur Nadel kann in manchen Fällen auch
leicht von diesem Wert abweichen.
Untere Position des Fadenfängers
Kontermutter oberhalb der Rändelschraube 8 lösen.
–
Mit der Rändelschraube 8 die untere Position des Fadenfängers
–
einstellen.
Der Abstand zwischen Fadenfänger und Nähgut muß ca. 3 mm
–
betragen.
Mit der Hand den Fadenfänger herunterdrücken und die Position
–
des Fadenfängers kontrollieren.
Kontermutter oberhalb der Rändelschraube 8 festziehen.
–
Seitliche Position des Fadenfängers
Schrauben 7 lösen.
–
Seitlichen Abstand des Fadenfängers einstellen.
–
Schrauben 7 festziehen.
–
