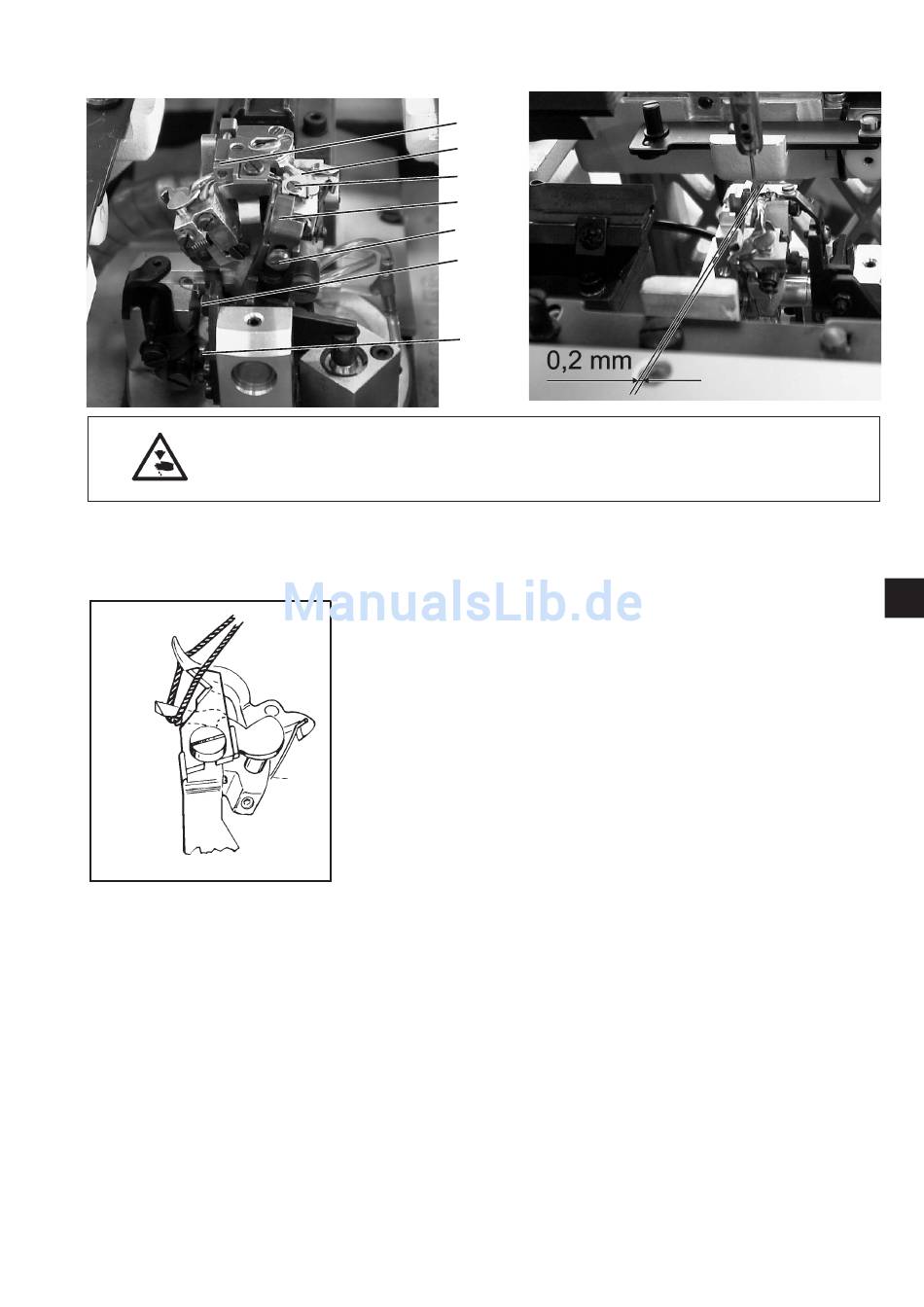

22. Oberfadenmesser einstellen
1
7
6
2
3
4
5
Vorsicht Verletzungsgefahr !
Oberfadenmesser nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Nach dem Nähen erfolgt die Schneidbewegung des
Oberfadenmessers. Der genaue Schneidzeitpunkt ist in der Steuerung
festgelegt.
Beim Drehen in Drehrichtung darf der Spreizeranschlag den
Messerhalter nicht berühren.
Das Oberfadenmesser soll die vom rechten Greifer aufgenommene
Oberfadenschlinge nur an der Greifervorderseite durchschneiden.
Beidseitiges Durchschneiden der Oberfadenschlinge hat ein zu kurzes
Fadenende und somit Fehlstiche am Nahtanfang zur Folge.
Das Oberfadenmesser darf in der rechten Endstellung nicht im
Fadenbereich sein und nicht den Spreizeranschlag berühren.
Zwischen Nadel und Messer muß ein Abstand von ca. 0,2 mm
bestehen.
In Abschneidposition muß sich das Messer ca. 1 mm über die Kante 1
hinausbewegen.
Das Messer von Hand bewegen und prüfen, ob alle oben
–
aufgeführten Regeln eingehalten werden.
Korrektur der Anschlagschrauben
Anschlagschrauben 4 und 5 lösen.
–
Anschläge entsprechend der Regel einstellen.
–
Schrauben 4 und 5 festziehen.
–
Höhe einstellen
Schraube 3 lösen.
–
Messerhalter 2 entsprechend in der Höhe einstellen.
–
Zum Prüfen der Freigängigkeit den Messerhalter 2 von Hand
schwenken.
Schraube 3 wieder festziehen.
–
Abstand zur Nadel einstellen
Schraube 6 lösen.
–
Messer 7 verschieben.
–
Schraube 6 festziehen.
–
