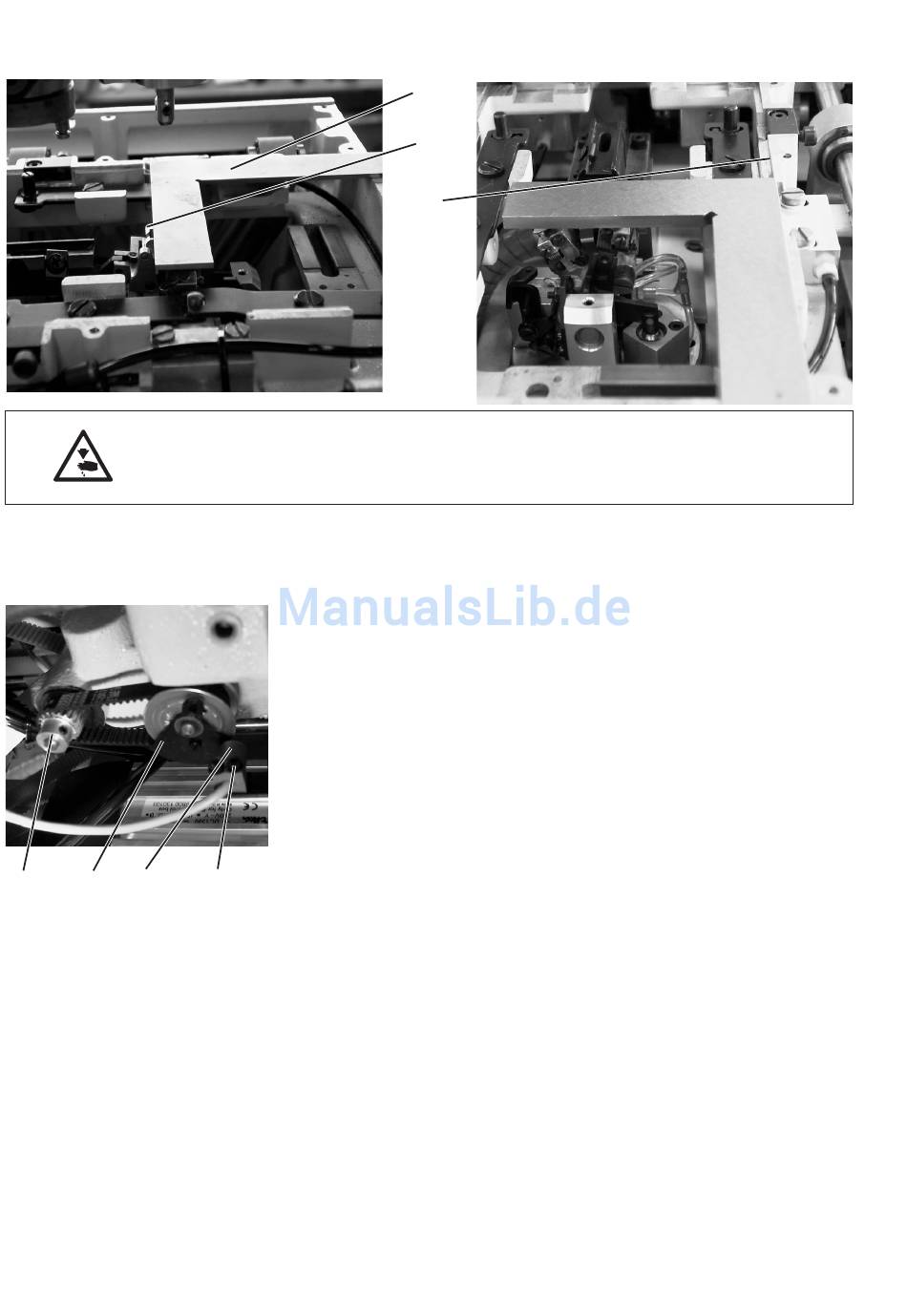

6. Ausrichten des Greiferbocks zur Stofftrageplatte
4
5
6
12
Vorsicht Verletzungsgefahr !
Greiferbock nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine ausrichten.
Hinweis:
Beachten Sie, daß ein Knopfloch eingestellt ist, wie in Kapitel 1.1
"Notwendige Programmeinstellungen" beschrieben.
Regel und Kontrolle
Der Greiferbock muß in der Ausgangsposition im rechten Winkel zur
Kante 3 der Stofftrageplatte stehen.
Der Näherungsschalter 6 mit der Platte 5 bestimmt die Ausgangsposition
von Greiferbock und Nadelstange.
Der Abstand zwischen Näherungsschalter 6 und Platte 5 darf max.
0,5 mm betragen.
Maschine einschalten.
–
Der Knopflochautomat fährt die Ausgangsposition an.
Sicheren Halt einschalten.
–
Einen Winkel 1 an die Kante der Stofftrageplatte 3 und an den
–
Greiferbock legen.
Der Greiferbock muß im rechten Winkel zur Stofftrageplatte stehen.
7
Korrektur
Abstand zwischen Näherungsschalter und Platte
Maschine ausschalten.
–
Schrauben 7 am Näherungsschalter lösen.
–
Näherungsschalter 6 verschieben.
–
Schrauben 7 am Näherungsschalter festziehen.
–
Ausgangsposition einstellen
Schrauben an der Zahnscheibe 4 lösen.
–
Zahnscheibe 4 auf der Welle verdrehen.
–
Durch das Verdrehen wird die Ausgangsposition verändert.
Schrauben wieder festziehen.
–
Nach den Einstellarbeiten, Maschine einschalten.
–
Sobald die Maschine in Grundstellung ist, Sicheren Halt einschalten
–
und erneut mit einem Winkel prüfen, ob der Nähautomat die
Ausgangsposition richtig anfährt.
1
2
3
