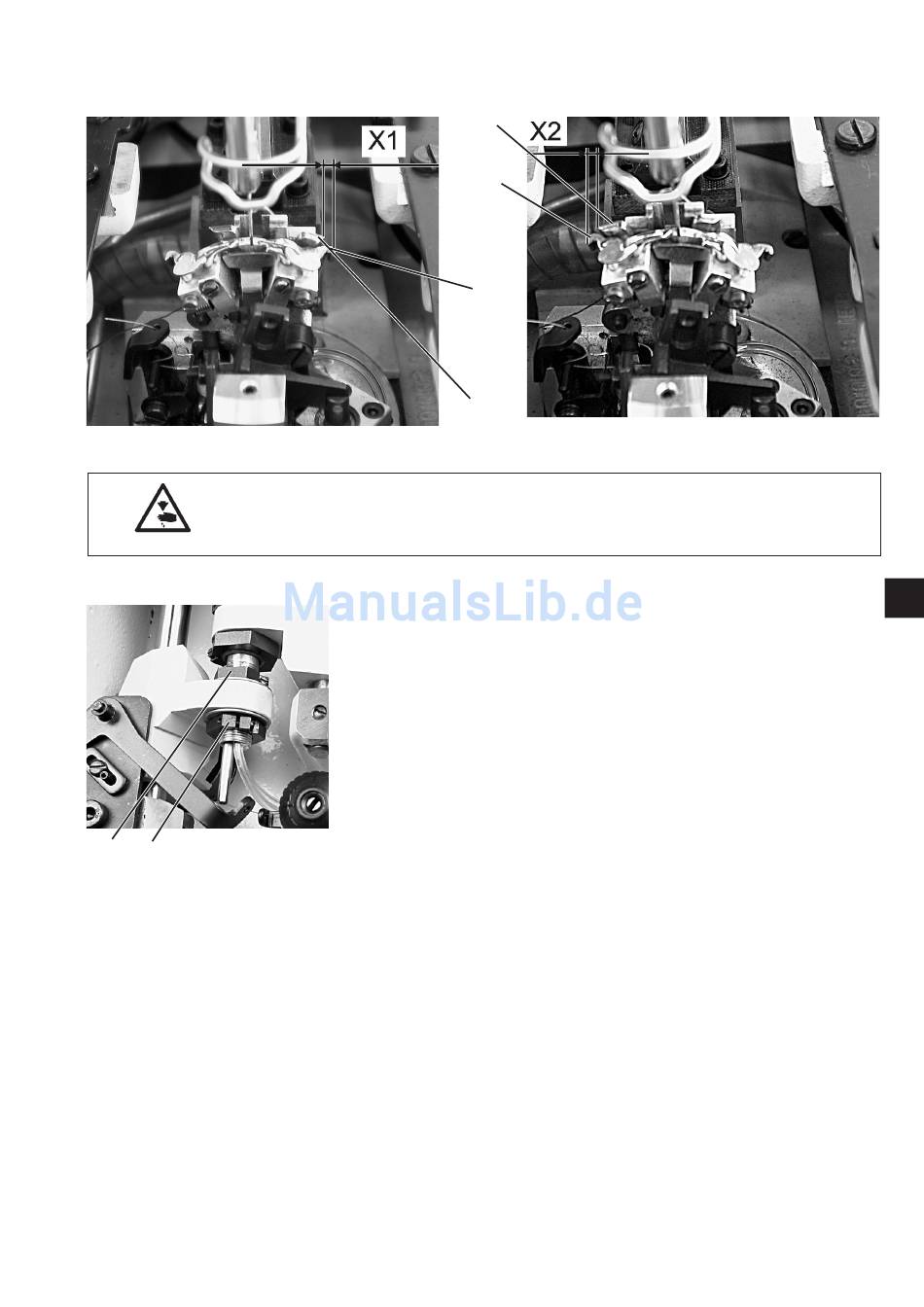

20. Spreizerplatte
5
6
1
2
3
4
Vorsicht Verletzungsgefahr !
Einstellung der Spreizerplatte nur in der Stellung "Sicherer Halt" bzw.
bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Das Öffnen und Schließen der Spreizer geschieht durch die
wechselweise Bewegung der Spreizerplatte 4.
Wenn die Nadelstange im unteren Totpunkt für den rechten Einstich ist,
muß der Abstand zwischen Spreizerplatte 4 zu Spreizerschenkel 3
genau so groß sein, wie der Abstand von Spreizerplatte 1 zu
Spreizerschenkel 2 (Maß X1 gleich Maß X2), wenn die Nadel im
unteren Totpunkt für den linken Einstich ist.
Korrektur
Schrauben 5 und 6 lösen.
–
Stellring so verdrehen, daß der Abstand der Spreizerplatten zu den
–
Spreizerschenkel gleich ist.
Schrauben 5 und 6 anziehen.
–
Der Greiferbock muß sich nach dem Festziehen noch leicht drehen
–
lassen.
3
31
