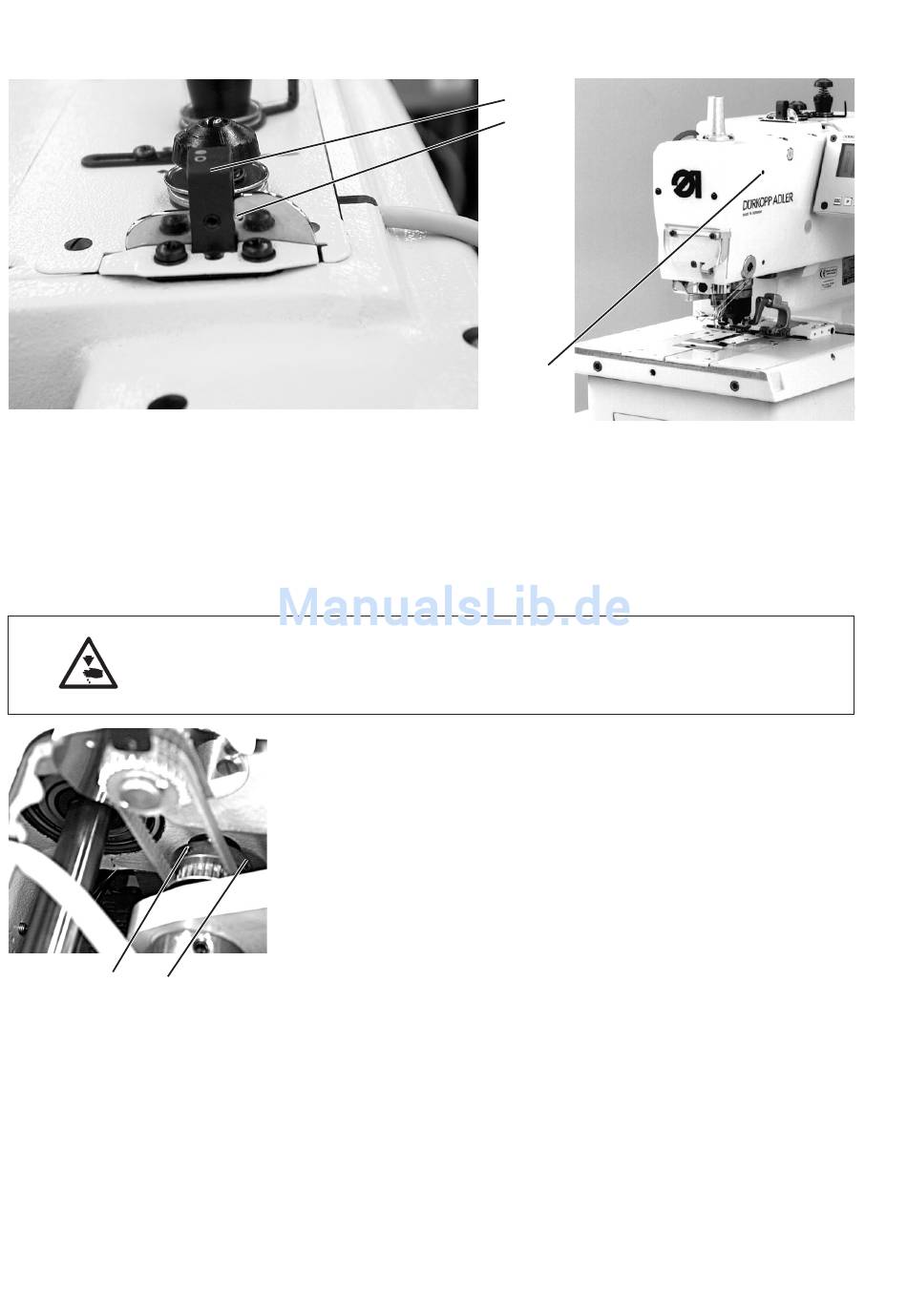

23. Fadengeberscheibe
3
4
34
Regel und Kontrolle
Einen Absteckstift in die Bohrung 5 der Nähmaschine stecken, und
–
die Nähmaschine in Absteckposition arretieren. Der Greiferträger
muß dabei in der linken Endstellung sein.
Einen Stift (2 mm Durchmesser) oder den Kolben der Nadel durch
–
die Bohrung 2 der Fadengeberscheibe stecken.
Der Stift muß an der rechten Seite der Fadenführung 1 anliegen.
–
Vorsicht Verletzungsgefahr !
Fadengeberscheibe nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.
Korrektur
Schrauben 3 und 4 am Zahnriemenrad lösen.
–
Fadengeberscheibe so verdrehen, daß die Regel erfüllt wird.
–
Schrauben 3 und 4 festziehen.
–
1
2
5
