12. Einstellen der Nahtbreite
12.1 Schmale Nahtbreite
4
Vorsicht Verletzungsgefahr !
Das Stichbild nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.

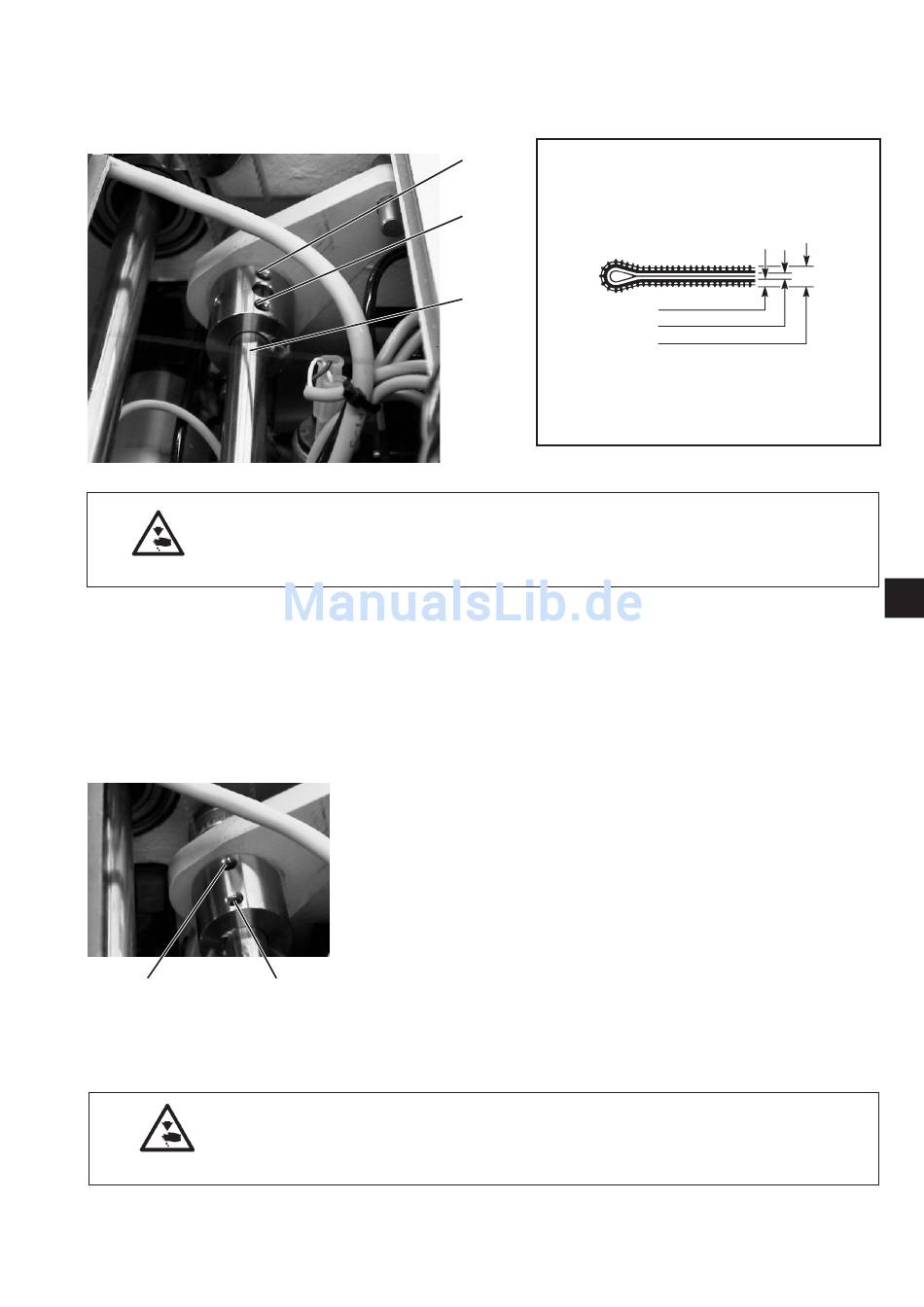

Der Knopflochautomat 579 hat zwei fest einstellbare Nahtbreiten
(siehe Abbildung). Der Wert für die schmale Nahtbreite beträgt 2,2
mm. Und für die breite Nahtbreite beträgt er 3,3 mm. Die festen
Nahtbreiten können zusätzlich über das Bedienfeld um 0,5 mm
vergrößert oder verkleinert werden (siehe Bedienanleitung).
Regel und Kontrolle
Handrad so drehen, daß drei Schrauben am Exzenter sichtbar
–
sind. Schrauben 1 und 2 ein bis zwei Umdrehungen lösen.
Handrad weiter drehen, daß zwei Schrauben am Exzenter sichtbar
–
sind. Schrauben 4 und 5 bis zum Anschlag hineindrehen.
Schrauben 1, 2, 4 und 5 festziehen.
–
Maschine einschalten.
–
Bei der Anzeige des Hauptmenüs, Taste "F" drücken.
–
Mit den Pfeiltasten Code "25483" einstellen und mit der "OK"-Taste
–
bestätigen.
Nacheinander die Menüpunkte "Konfiguration", "Maschine" und
–
"Ueberstich" auswählen und mit der "OK"-Taste bestätigen.
5
Hinter dem Menüpunkt muß "S" für schmal stehen. Falls dort "B" für
–
breit steht, die Einstellung mit den Pfeiltasten ändern und mit der
"OK"-Taste betätigen.
Durch wiederholtes Betätigen der Taste "ESC" das Servicemenü
–
verlassen.
ACHTUNG !
Nach der Verstellung der Nahtbreite muß der Schleifenhub (siehe
Kapitel Schleifenhub) neu eingestellt werden.
1
2
3
Nahtbreite
Schneidraum
Knopflochbreite
3
19
