3. Einstellung oberer Totpunkt
8
Vorsicht Verletzungsgefahr !
Oberen Totpunkt nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.
Regel und Kontrolle

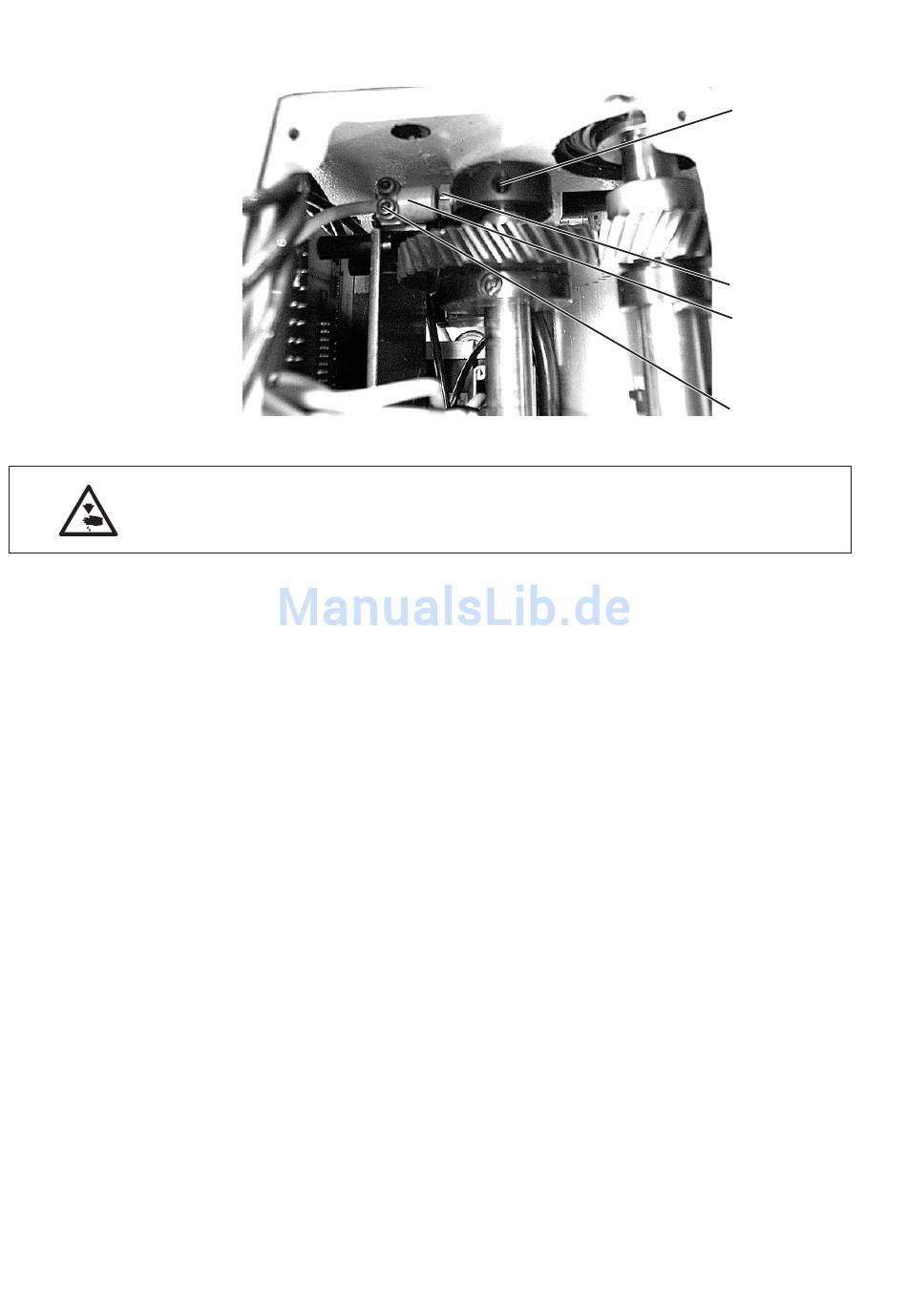

Mit Hilfe des Näherungsschalters erkennt der Knopflochautomat, ob er
sich im oberen Totpunkt vor dem linken oder rechten Einstich befindet.
Wenn sich die Nadelstange im oberen Totpunkt für den linken Einstich
befindet, muß die Schraube 2 vor dem Näherungsschalter 3 stehen.
Der Abstand zwischen Schraube 2 am Stellring und Näherungsschalter
3 darf max. 0,5 mm betragen.
Den Absteckstift für die Armwelle in die entsprechende Bohrung
stecken (siehe Kapitel 2).
Korrektur
Armwelle abstecken.
–
Schraube 1 lösen.
–
Ring auf der Welle verdrehen.
–
Schraube 1 festziehen.
–
Schrauben 4 lösen.
–
Näherungsschalter 3 so verschieben, daß der Abstand zwischen
–
Schraube 2 und Näherungsschalter 3 max. 0,5 mm beträgt.
Schrauben 4 festziehen.
–
Absteckstift entfernen.
–
1
2
3
4
