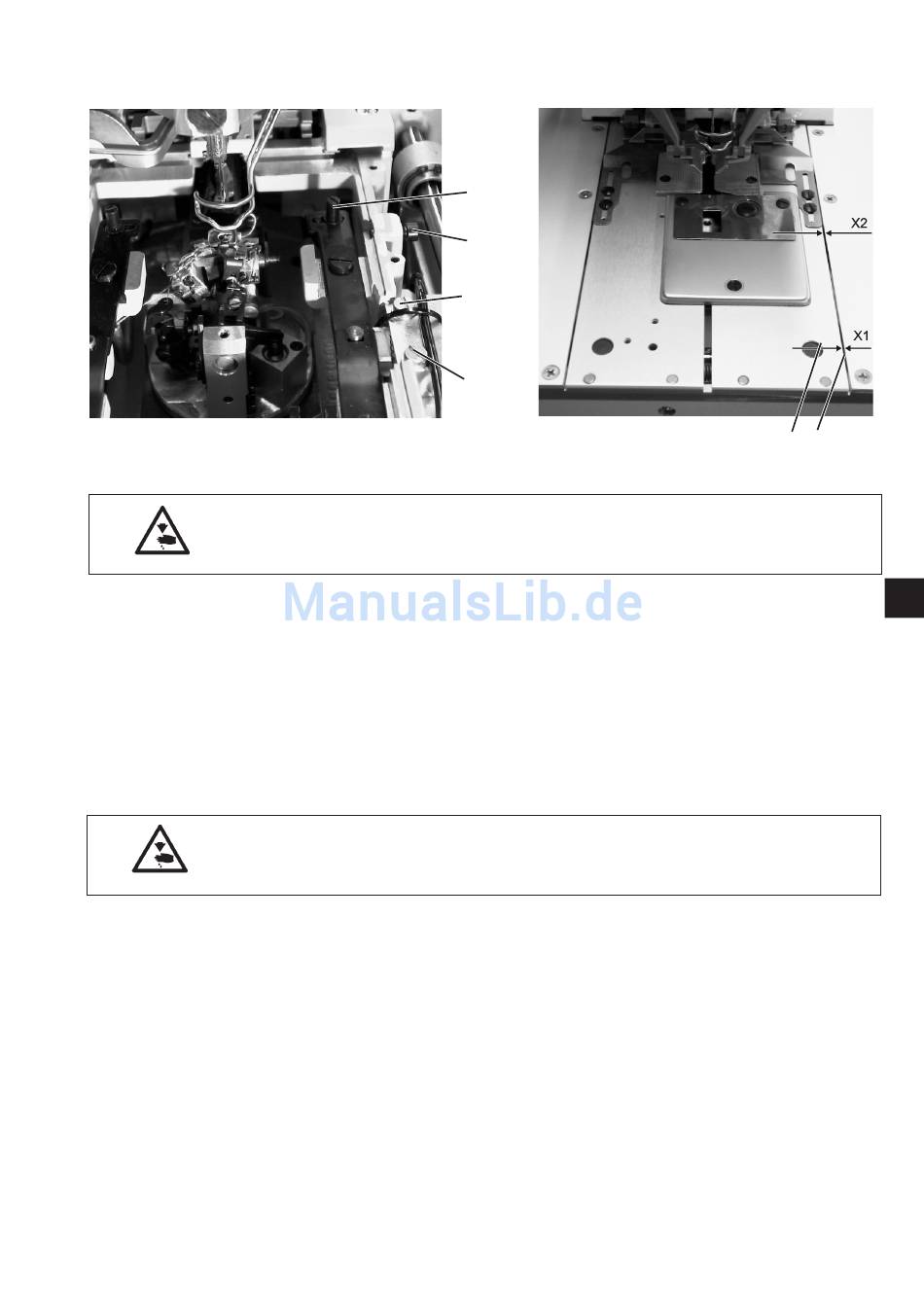

9. Klammerplatten
9.1 Parallelität
9.2 Abstand von den Klammerplatten zur Stofftrageplatte
1
2
3
4
Vorsicht Verletzungsgefahr !
Klammerplatten nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Beide Klammerplatten müssen so eingestellt sein, daß der Abstand
zwischen den Klammerplatten 5 und der Stofftrageplatte 6 überall
gleich ist (Maß X1 = X2).
Einen Abstand einstellen, der auf der ganzen Länge gleich ist.
Korrektur
Stift 1 einstellen.
–
Vorsicht Verletzungsgefahr !
Klammerplatten nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Der Abstand der Klammerplatten zur Stofftrageplatte muß auf der
ganzen Länge 1 mm betragen.
Korrektur
Schraube 2 herausdrehen.
–
Schrauben 3 und 4 am Zylinder lösen.
–
Zylinder verschieben.
–
Abstand 1 mm einstellen.
–
Schrauben 3 und 4 festziehen.
–
5 6
3
15
