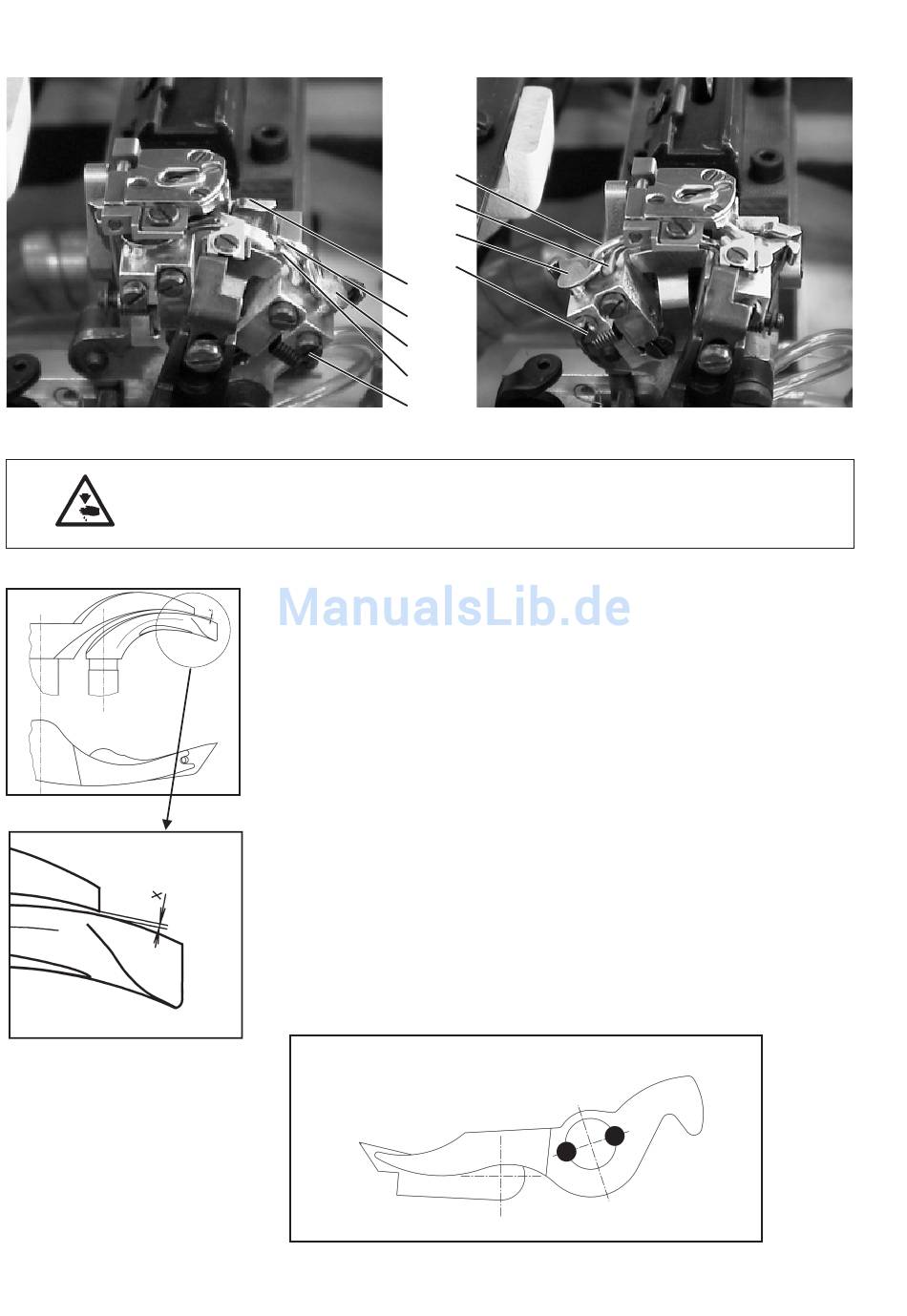

19. Spreizer
30
1
2
3
4
5
6
7
8
9
Vorsicht Verletzungsgefahr !
Spreizer nur in der Stellung "Sicherer Halt" bzw. bei ausgeschalteter
Maschine einstellen.
Regel und Kontrolle
Zwischen dem Gabelspreizer 1 und dem linken Greifer 2 muß ein
Abstand bestehen, der der Dicke des verwendeten Unterfadens
entspricht (siehe nebenstehende Abbildung X).
Der rechte Spreizer 6 soll sich möglichst dicht, aber berührungsfrei auf
der Oberseite des rechten Greifers 8 bewegen.
Die unter Federdruck stehenden Spreizer werden durch die
Anschläge in ihrer Endstellung gehalten.
Die Gabel des linken Spreizers soll genau über dem Fadenloch des
linken Greifers (siehe nebenstehende Abbildung) und die Spitze des
rechten Spreizers mittig über der Spitze des rechten Greifers stehen
(siehe untere Abbildung).
Korrektur
Zum Einstellen des Abstandes zu den Greifern, die Spreizer
–
geringfügig richten.
Zum Einstellen der Endlagen der Spreizer die Schrauben 4 bzw. 9
–
am einzustellenden Greifer lösen.
Spreizeranschlag 3 bzw. 7 leicht verdrehen.
–
Schraube 4 bzw. 9 festziehen.
–
