7. Querbewegung Stofftrageplatte
1
2
3
4
Vorsicht Verletzungsgefahr !
Einstellung der Querbewegung für die Stofftrageplatte nur in der
Stellung "Sicherer Halt" bzw. bei ausgeschalteter Maschine einstellen.
Hinweis:
Beachten Sie, daß ein Knopfloch eingestellt ist, wie in Kapitel 1.1
"Notwendige Programmeinstellungen" beschrieben.

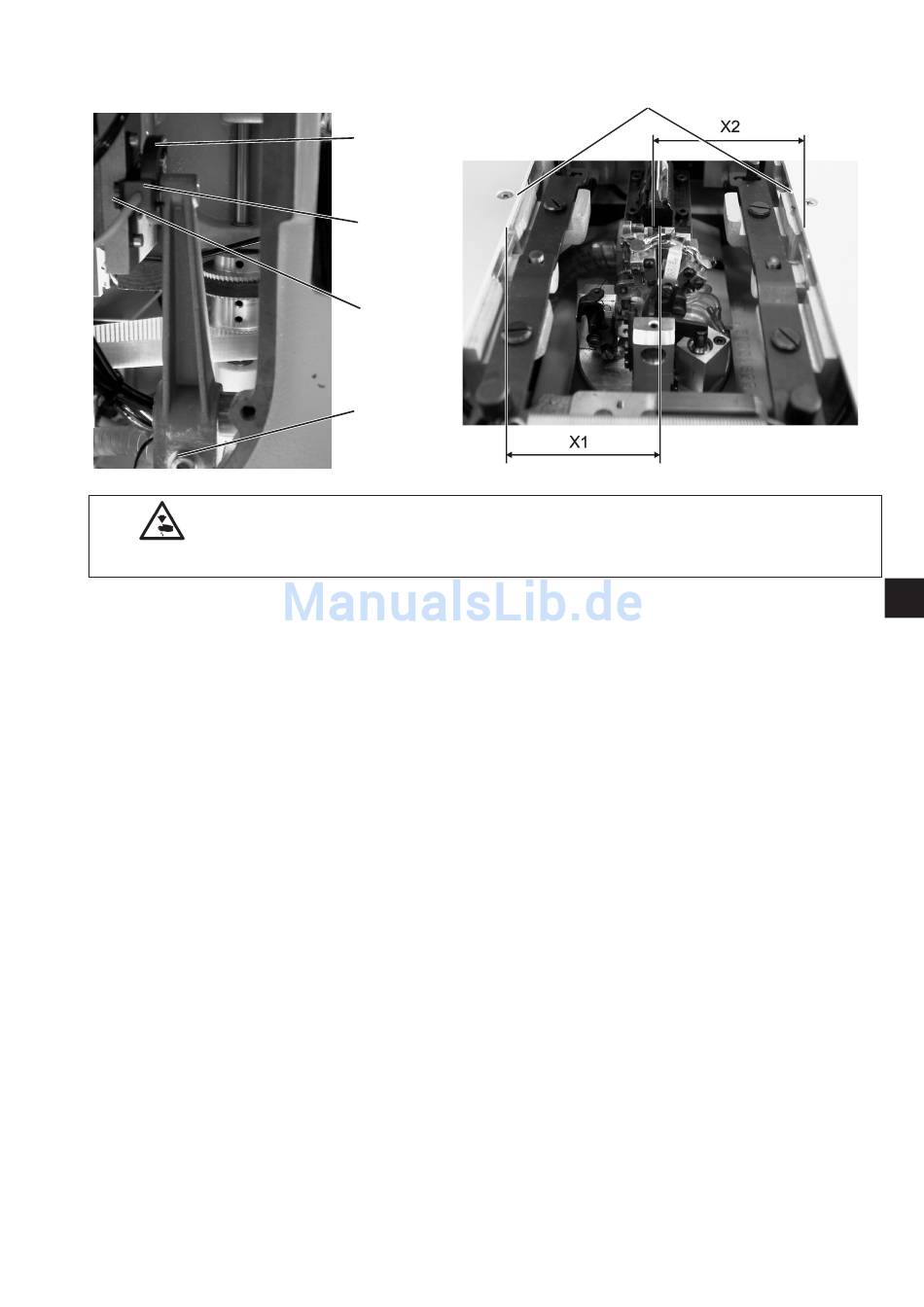

Regel und Kontrolle
Der Abstand zwischen Näherungsschalter 2 und Kurvenscheibe 1 darf
max. 0,5 mm betragen.
Wenn der Knopflochautomat in Ausgangsposition ist, muß das Maß X1
(Nut der Stichplattenhalterung zur Kante 5) gleich dem Maß X2 (Kante
zur Nut der Stichplattenhalterung)sein. Um den Abstand korrekt zu
messen, müssen die linke und rechte Abdeckung auf der
Stofftrageplatte demontiert werden.
Maschine einschalten.
–
Die Ausgangsposition wird angefahren.
Korrektur
Schraube 4 lösen.
–
Stofftrageplatte von Hand so verschieben, daß das Maß auf beiden
–
Seiten gleich ist.
Schraube 4 wieder festziehen.
–
Maschine einschalten.
–
Ausgangsposition wird angefahren.
Sicheren Halt einschalten.
–
Das Maß überprüfen und evtl. Einstellung wiederholen.
–
Zum Einstellen des Abstandes des Näherungsschalters 2 zur
–
Kurvenscheibe 1, Schrauben 3 lösen.
Näherungsschalter 2 verschieben.
–
Schrauben 3 festziehen.
–
5
3
13
