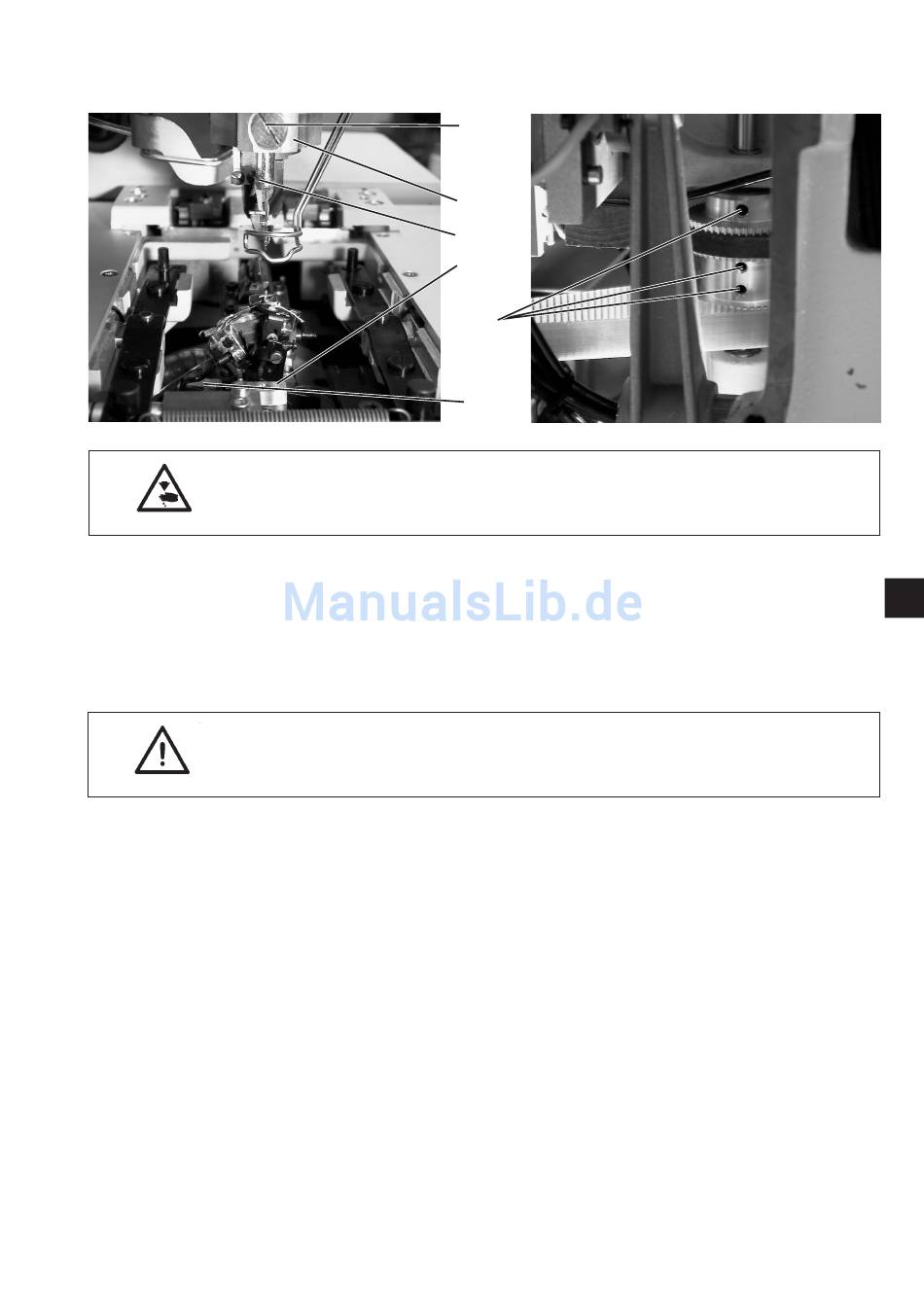

5. Nadelstange parallel zum Greiferbock einstellen

1
2
3
4
5
6
Vorsicht Verletzungsgefahr !
Parallelität der Nadelstange zum Greiferbock nur in der Stellung
"Sicherer Halt" bzw. bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Die Nadelstangenführung 2 und der Greiferbock 6 müssen parallel
zueinander stehen, d.h. die Schraube 1 und der Block 4 müssen
senkrecht übereinander stehen.
Prüfen, ob der Block 4 am Greiferbock und die Schraube 1 an der
–
Nadelstangenführung senkrecht übereinander stehen.
ACHTUNG !
Die Nadelbefestigungsschraube 3 muß links stehen.
Korrektur
Schrauben 5 am Zahnrad lösen.
–
Greiferbock festhalten und Nadelstangenführung verdrehen, so
–
daß Greiferbock und Pendelhülse parallel stehen.
Schrauben 5 am Zahnrad festziehen.
–
