31. Nadelstangenführung
1
52
Vorsicht Verletzungsgefahr !
Einstellung der Nadelstangenführung nur bei ausgeschalteter
Maschine durchführen.
Regel und Kontrolle

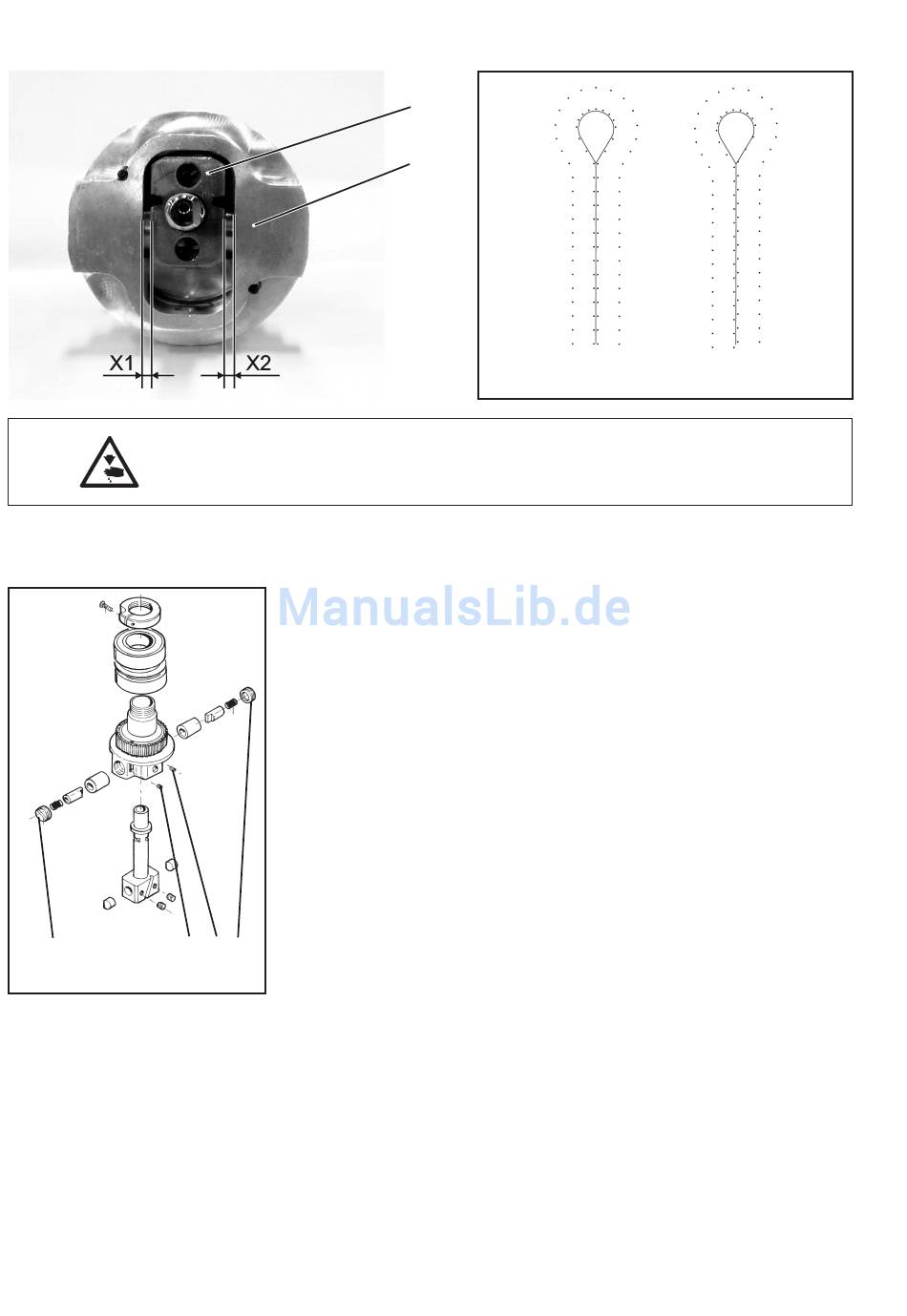

Falls die Nadelstangenführung demontiert wurde, ist bei der
nachfolgenden Montage darauf zu achten, daß der Abstand zwischen
Pendelhülse 5 und Führung 6 auf beiden Seiten gleich ist (Maß X1
gleich Maß X2).
Falls der Abstand unterschiedlich ist, sieht das Stichbild verschoben
aus (siehe Abbildung oben rechts).
a) Richtiges Stichbild.
b) Stichbild, wenn die Nadelstangenführung nicht mittig eingestellt ist.
Korrektur
Führung montieren (siehe Abbildung).
–
Gleichen Abstand auf beiden Seiten mit Hilfe der beiden
–
Stellschrauben 1 und 4 einstellen.
Klemmschrauben 2 und 3 festziehen.
–
Kurze Nadel einsetzen.
–
Als Nähmaterial ein Stück Papier oder Pappe einlegen.
–
Ein Knopfloch nähen.
–
2 3 4
Ggf. Abstand zwischen Pendelhülse und Führung etwas
–
korrigieren.
5
6
a)
b)
