33.18 Eingangstest
Im diesem Menü können Sie einzelne Eingänge testen.
Zum Prüfen der Referenzschalter für die Nähwerksdrehung und die
–
Längs- und Querbewegung den Multitest während der
Einschaltphase (Anzeige des DÜRKOPP ADLER Logos) starten,
s.a. Kapitel 33.3.
Wenn Sie im Servicemenü sind, wählen Sie nacheinander die
–
folgenden Menüpunkte mit den Pfeiltasten und der "OK"-Taste aus:
- Testfunktionen
- Multitest
- Eingangstest

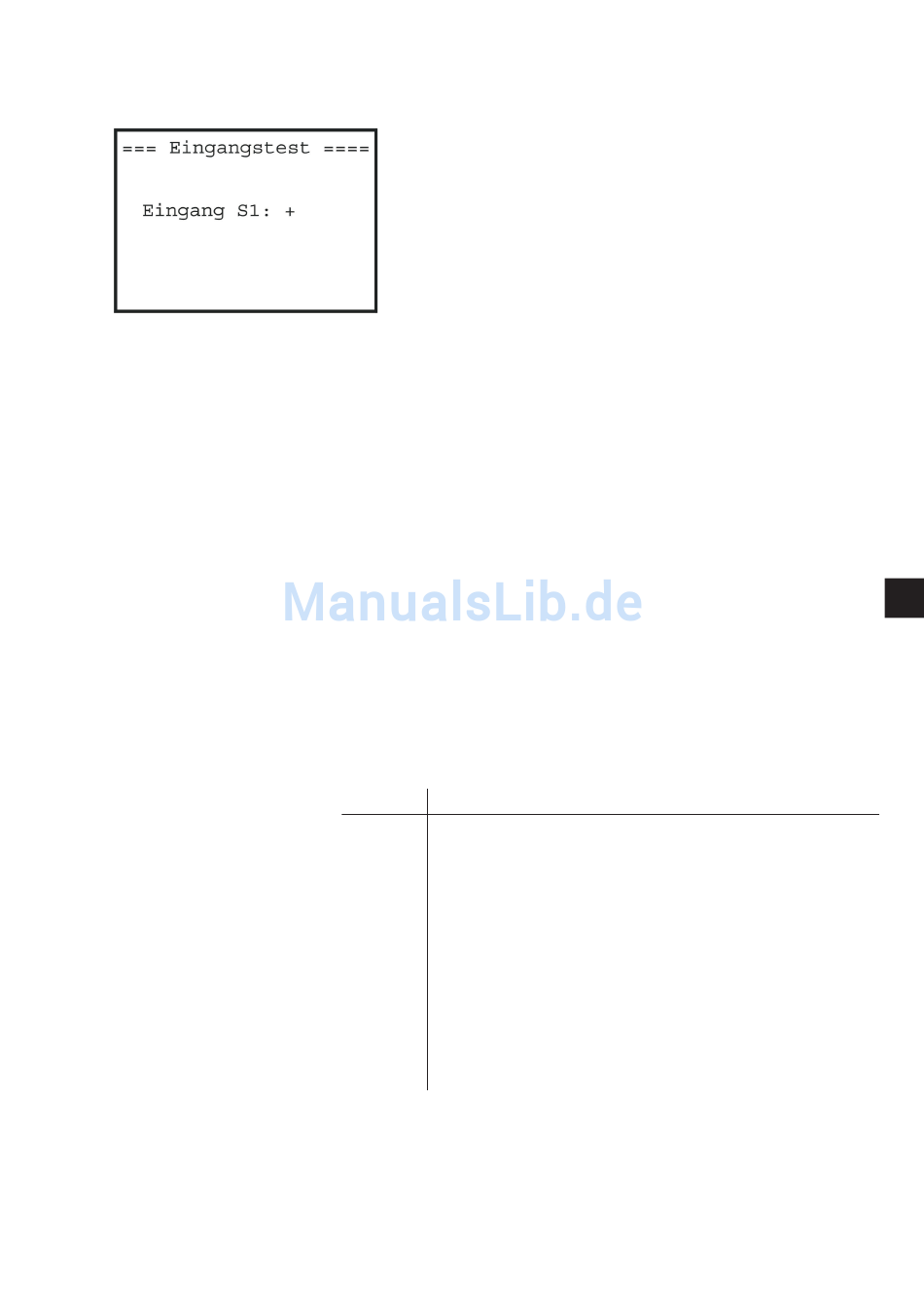

Das Menü "Eingangstest" erscheint.
Mit den Pfeiltasten aufwärts und abwärts den gewünschten
–
Eingang auswählen. Der aktuelle Status des Eingangs wird hinter
der Eingangsnummer angezeigt:
-
= Eingang nicht aktiviert
+
= Eingang aktiviert
Von Hand das Teil des Nähautomaten bewegen, das den
–
entsprechenden Eingang auslöst.
Der Status des Eingangs ändert sich, sobald der Eingang betätigt
–
wird.
Eingang
Bezeichnung
S01
Unterfadenwächter
S02
Oberfadenwächter
S08
je nach Unterklasse linker oder rechter Einstich
S09
Druckwächter
S10
Handtaster Taste "1"
S11
Handtaster Taste "2"
S13-S16
Pedal
S18
Schalter "Sicherer Halt"
S24
Knopfloch geschnitten
S25
Referenzschalter Nähwerksdrehung
S26
Referenzschalter Längsbewegung
S27
Referenzschalter Querbewegung
3
71
