24. Gimpenziehvorrichtung für Unterklasse -141000
Vorsicht Verletzungsgefahr !
Gimpenziehvorrichtung nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.
Regel und Kontrolle

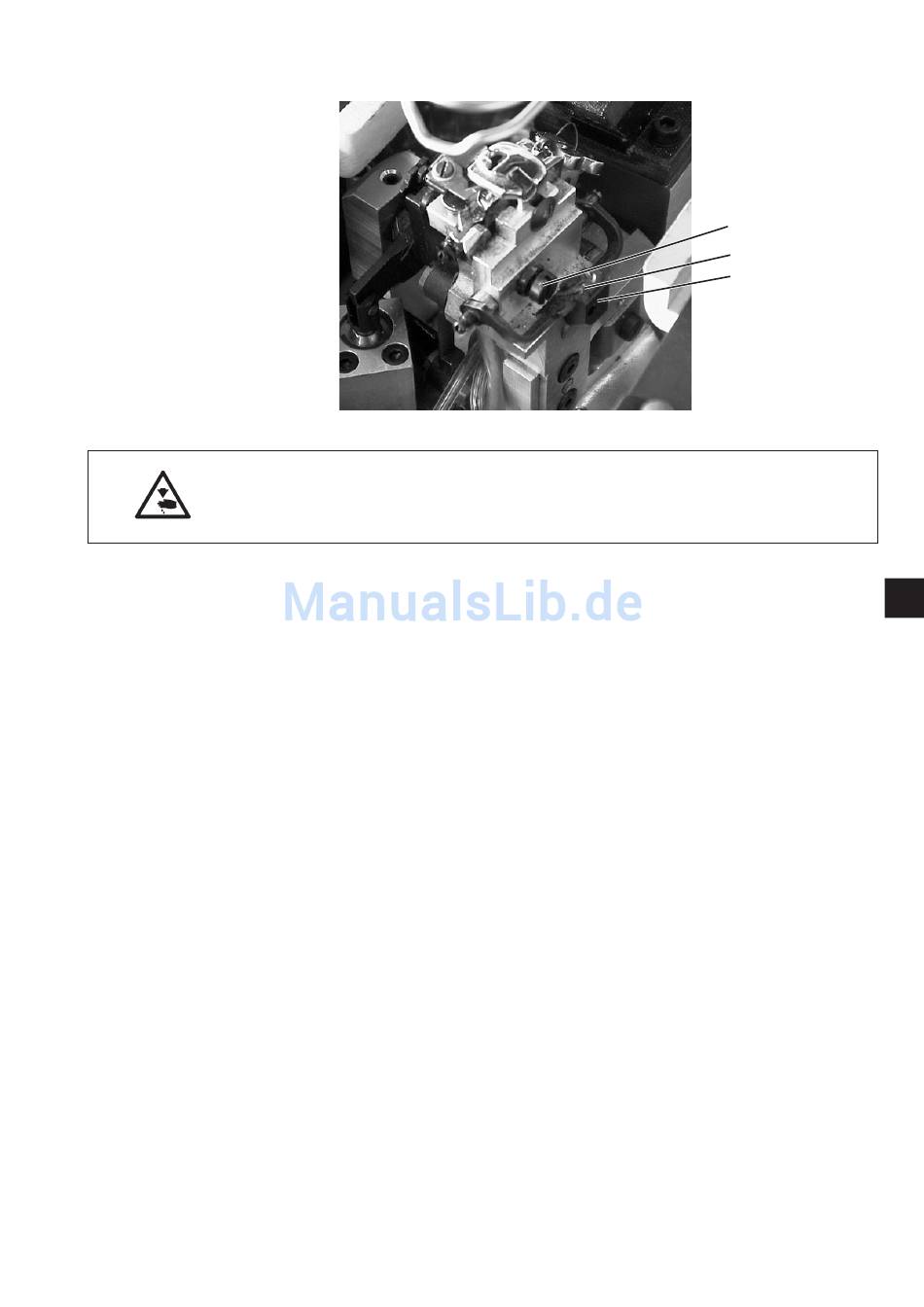

Fallgewicht 3 mit der einstellbaren Bremsklappe 2 zieht die Gimpe auf
richtige Anfangslänge zurück.
Der Weg des Fallgewichtes muß von der Anschlagschraube 1 so
begrenzt werden, daß bei Nähbeginn die Gimpe so kurz wie möglich
ist, jedoch sicher eingenäht wird.
Dies ist in etwa gegeben, wenn das Gimpenende ca. 4 mm aus dem
Gimpenloch der Stichplatte heraussteht.
Korrektur
Schraube 1 hineinschrauben = kürzeres Gimpenende.
–
Schraube 1 herauschrauben = längeres Gimpenende.
–
1
2
3
3
