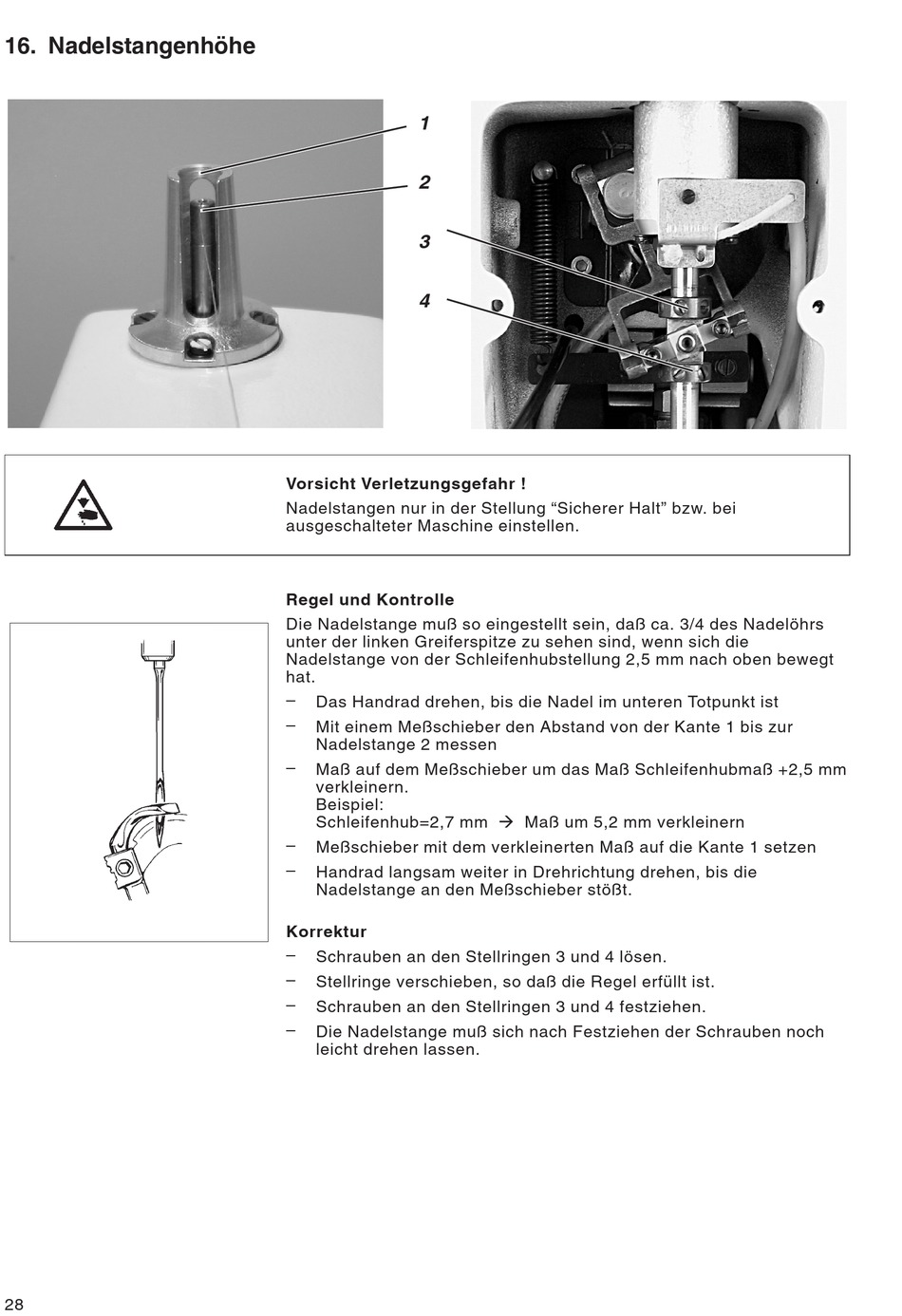

16. Nadelstangenhöhe
28
1
2
3
4
Vorsicht Verletzungsgefahr !
Nadelstangen nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Die Nadelstange muß so eingestellt sein, daß ca. 3/4 des Nadelöhrs
unter der linken Greiferspitze zu sehen sind, wenn sich die
Nadelstange von der Schleifenhubstellung 2,5 mm nach oben bewegt
hat.
Das Handrad drehen, bis die Nadel im unteren Totpunkt ist
–
Mit einem Meßschieber den Abstand von der Kante 1 bis zur
–
Nadelstange 2 messen
Maß auf dem Meßschieber um das Maß Schleifenhubmaß +2,5 mm
–
verkleinern.
Beispiel:
Schleifenhub=2,7 mm à Maß um 5,2 mm verkleinern
Meßschieber mit dem verkleinerten Maß auf die Kante 1 setzen
–
Handrad langsam weiter in Drehrichtung drehen, bis die
–
Nadelstange an den Meßschieber stößt.
Korrektur
Schrauben an den Stellringen 3 und 4 lösen.
–
Stellringe verschieben, so daß die Regel erfüllt ist.
–
Schrauben an den Stellringen 3 und 4 festziehen.
–
Die Nadelstange muß sich nach Festziehen der Schrauben noch
–
leicht drehen lassen.
