Das Schneidmesser muß so eingestellt sein, daß das Messer mittig in
die genähte Knopflochform schneidet.
Schneidblock einsetzen.
–
Kurze Nadel einsetzen.
–
Als Nähmaterial ein Stück Papier oder Pappe einlegen.
–
Ein Knopfloch nähen.
–
Position des Schnittes kontrollieren.
–
Korrektur
Vier Schrauben 1 an der Grundplatte 3 lösen.
–
Position des Schneidmesser 2 entsprechend seitlich korrigieren.
–
Vier Schrauben 1 an der Grundplatte 3 festziehen.
–
Schraube 4 lösen.
–
Schneidmesser 2 nach vorne oder hinten verschieben.
–
Als Voreinstellung das Schneidmesser so verschieben, daß sich

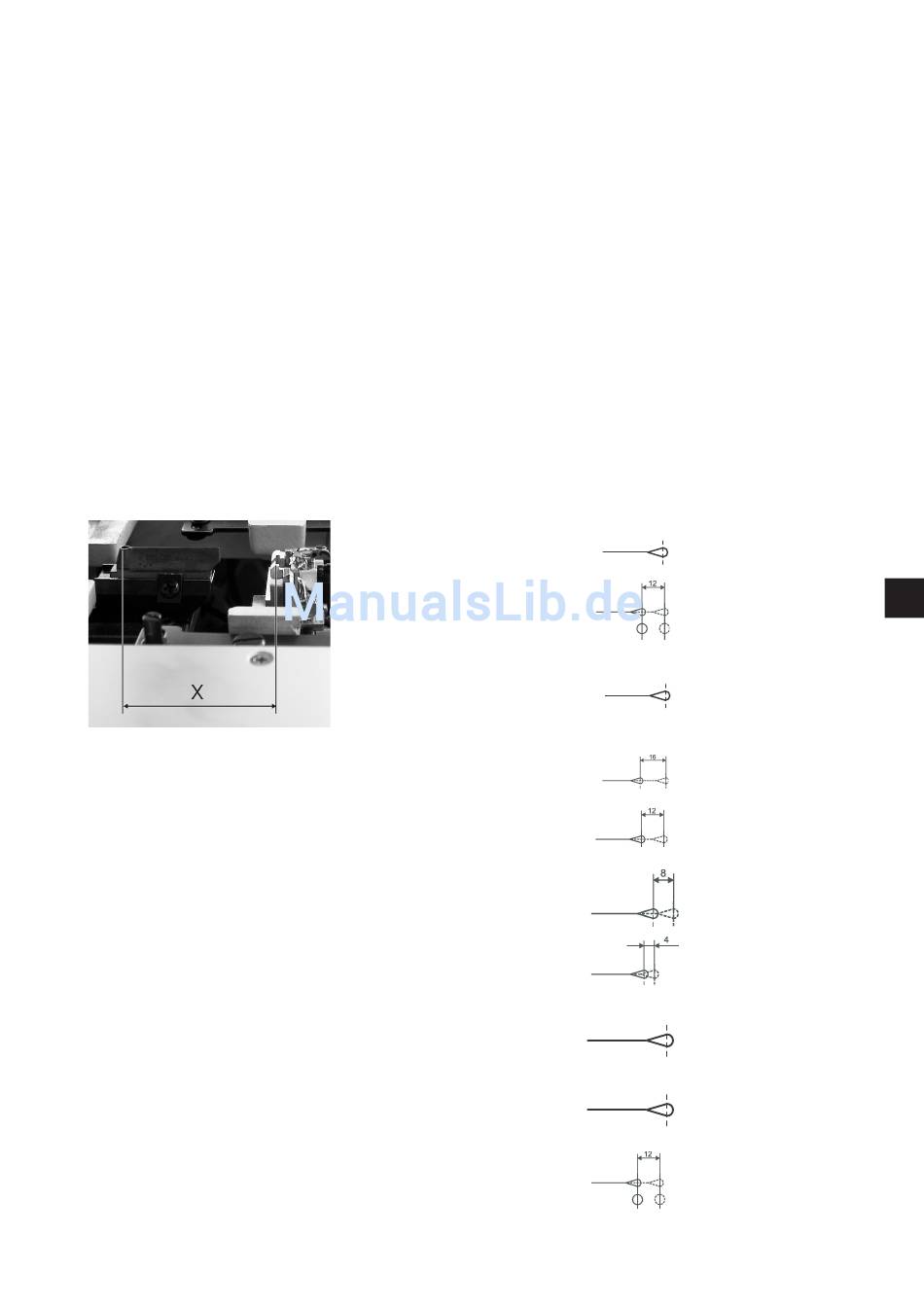

das Einstellmaß X (Mitte Knopflochauge zu Nut der
Stichplattenhalterung) ergibt, das in der Tabelle unten aufgeführt
ist.
Als Feineinstellung das Schneidmesser so verschieben, daß das
Schneidmesser mittig in der Knopflochform schneidet.
Schraube 4 festziehen.
–
Unterklasse Näheinrichtung Versatz
-112
579-E101
579-E102
-112
579-E110
579-E111
579-E151
-121
579-E201
579-E202
579-E204
-141
579-E401 L1
579-E403 L1
-141
579-E401 L2
579-E403 L2
-141
579-E401 L3
579-E403 L3
-141
579-E401 L4
579-E403 L4
-141
579-E401 L5
579-E403 L5
-151
579-E501
579-E504
-151
579-E510
579-E511
579-E551
Einstellmaß (Maß X)
ca. 59 mm
ca. 47 mm
ca. 59 mm
ca. 43 mm
ca. 47 mm
ca. 51 mm
ca. 55 mm
ca. 59 mm
ca. 59 mm
ca. 47 mm
