14. Greiferhöhe
9 10
26
2
5
6
7
8
Vor dem Einstellen des Schleifenhubes und der Nadelstangenhöhe
und insbesondere nach Nadelbruch muß die richtige Greiferhöhe
geprüft werden.

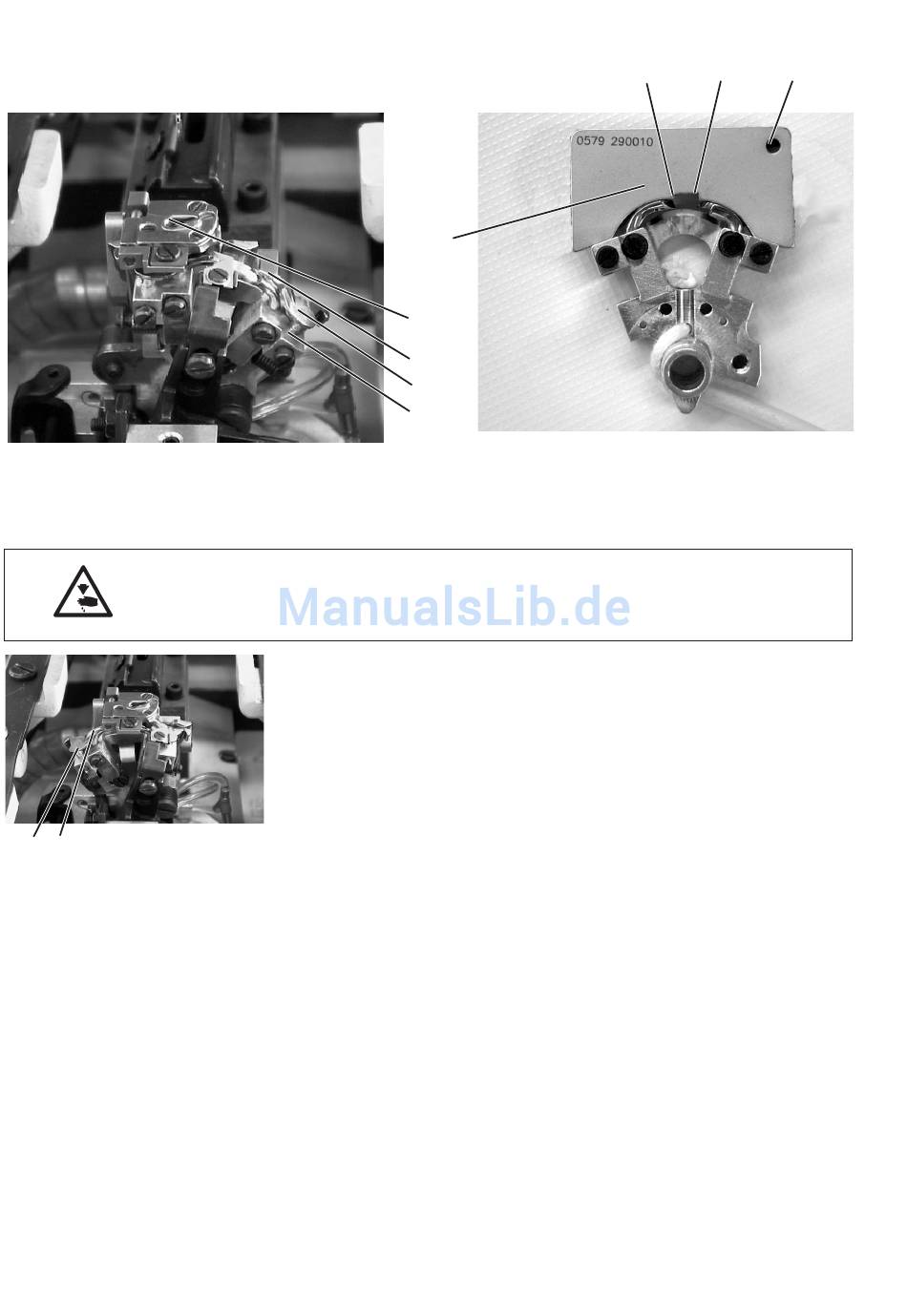

Zum Prüfen der Greiferhöhe die Lehre 2 verwenden.
Vorsicht Verletzungsgefahr !
Greiferhöhe nur in der Stellung "Sicherer Halt" bzw. bei
ausgeschalteter Maschine einstellen
Regel und Kontrolle
Wenn die Lehre auf die Greiferträgern aufgesetzt wird, muß folgendes
erfüllt sein:
Die Bohrung 1 der Lehre muß oben rechts sein
–
Die Spitze des linken Greifers muß unter der Kante 3 der Lehre
–
stehen.
Die Spitze des rechten Greifers muß unter der Kante 4 der Lehre
–
stehen.
Die Greiferspitzen müssen soeben an der Lehre anliegen.
–
Stichplatte 5, Spreizeranschäge 7 und 9 und Spreizer 6 und 10 aus
–
den Greiferträgern entfernen.
Nadelstange durch Drehen am Handrad in Hochstellung bringen.
–
Bei bis zum Anschlag in die Greiferträger eingesetzten Greifern
–
Lehre 2 auf den Greiferträger setzen.
In dieser Position müssen die oben aufgeführten Regeln erfüllt sein.
–
Korrektur
Richtige Greiferhöhe durch geringfügiges Richten der Greifer
–
einstellen.
