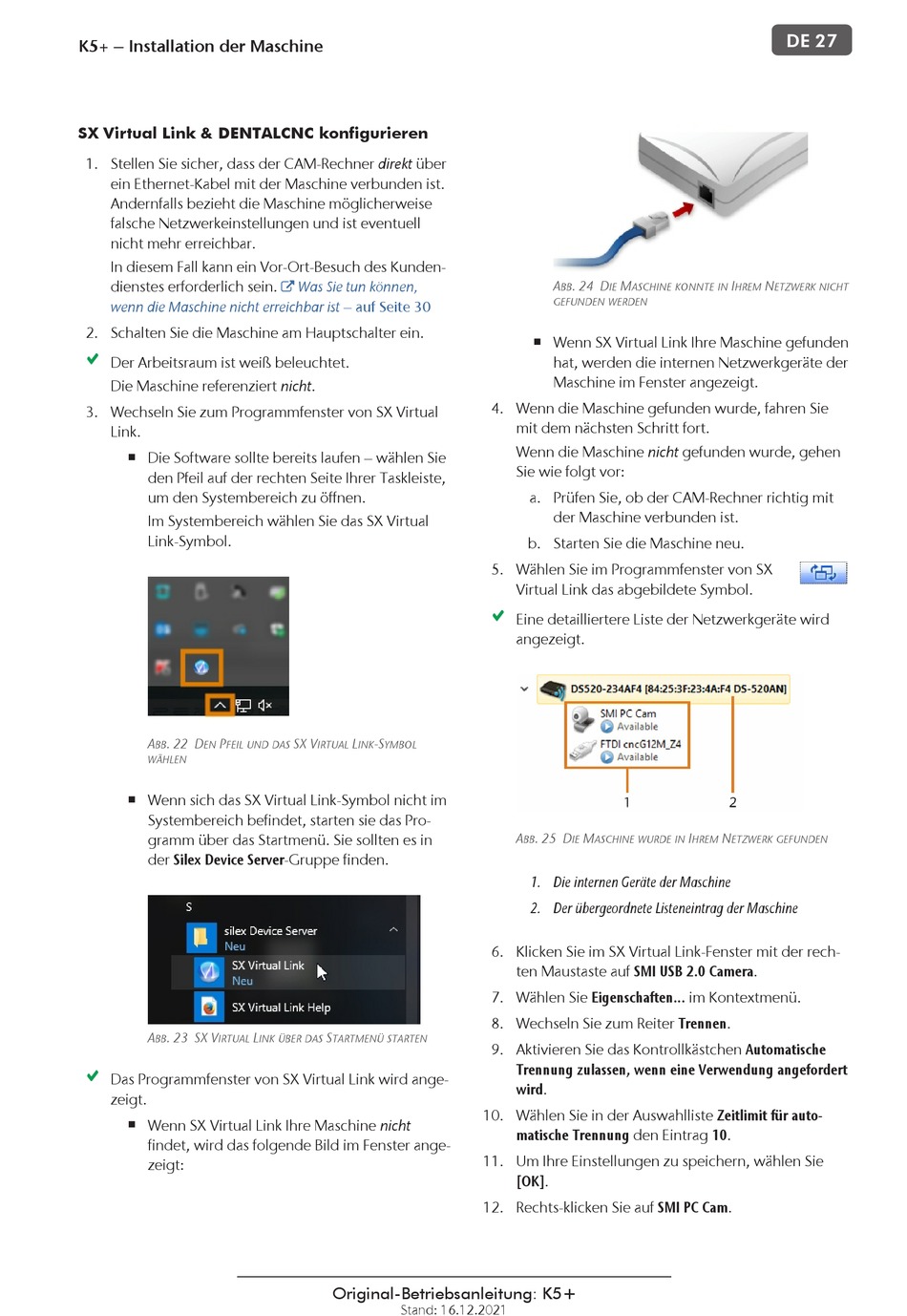

Sx Virtual Link & Dentalcnc Konfigurieren - VHF K5+ Originalbetriebsanleitung

K5+ – Installation der Maschine
SX Virtual Link & DENTALCNC konfigurieren
1. Stellen Sie sicher, dass der CAM-Rechner direkt über
ein Ethernet-Kabel mit der Maschine verbunden ist.
Andernfalls bezieht die Maschine möglicherweise
falsche Netzwerkeinstellungen und ist eventuell
nicht mehr erreichbar.
In diesem Fall kann ein Vor-Ort-Besuch des Kunden-
dienstes erforderlich sein.
wenn die Maschine nicht erreichbar ist – auf Seite 30
2. Schalten Sie die Maschine am Hauptschalter ein.
Der Arbeitsraum ist weiß beleuchtet.
Die Maschine referenziert nicht.
3. Wechseln Sie zum Programmfenster von SX Virtual
Link.
Die Software sollte bereits laufen – wählen Sie
n
den Pfeil auf der rechten Seite Ihrer Taskleiste,
um den Systembereich zu öffnen.
Im Systembereich wählen Sie das SX Virtual
Link-Symbol.
A . 22 D P
BB EN FEIL UND DAS
WÄHLEN
Wenn sich das SX Virtual Link-Symbol nicht im
n
Systembereich befindet, starten sie das Pro-
gramm über das Startmenü. Sie sollten es in
der Silex Device Server-Gruppe finden.
A . 23 SX V
BB IRTUAL
Das Programmfenster von SX Virtual Link wird ange-
zeigt.
Wenn SX Virtual Link Ihre Maschine nicht
n
findet, wird das folgende Bild im Fenster ange-
zeigt:
Was Sie tun können,

SX V L -S
IRTUAL INK YMBOL
L S
INK ÜBER DAS TARTMENÜ STARTEN
Original-Betriebsanleitung: K5+
Stand: 16.12.2021
A . 24 D M
BB IE ASCHINE KONNTE IN
GEFUNDEN WERDEN
Wenn SX Virtual Link Ihre Maschine gefunden
n
hat, werden die internen Netzwerkgeräte der
Maschine im Fenster angezeigt.
4. Wenn die Maschine gefunden wurde, fahren Sie
mit dem nächsten Schritt fort.
Wenn die Maschine nicht gefunden wurde, gehen
Sie wie folgt vor:
a. Prüfen Sie, ob der CAM-Rechner richtig mit
der Maschine verbunden ist.
b. Starten Sie die Maschine neu.
5. Wählen Sie im Programmfenster von SX
Virtual Link das abgebildete Symbol.
Eine detailliertere Liste der Netzwerkgeräte wird
angezeigt.
A . 25 D M
BB IE ASCHINE WURDE IN
1. Die internen Geräte der Maschine
2. Der übergeordnete Listeneintrag der Maschine
6. Klicken Sie im SX Virtual Link-Fenster mit der rech-
ten Maustaste auf SMI USB 2.0 Camera.
7. Wählen Sie Eigenschaften... im Kontextmenü.
8. Wechseln Sie zum Reiter Trennen.
9. Aktivieren Sie das Kontrollkästchen Automatische
Trennung zulassen, wenn eine Verwendung angefordert
wird.
10. Wählen Sie in der Auswahlliste Zeitlimit für auto-
matische Trennung den Eintrag 10.
11. Um Ihre Einstellungen zu speichern, wählen Sie
[OK].
12. Rechts-klicken Sie auf SMI PC Cam.
DE 27
I N
HREM ETZWERK NICHT
I N
HREM ETZWERK GEFUNDEN
