K5+ – Resumen de la máquina
4 RESUMEN DE LA
MÁQUINA
Con su K5+ puede mecanizar piezas de diferentes
materiales para elaborar objetos de alta calidad en el
ámbito de las prótesis dentales. En el software de meca-
nizado encontrará una lista de los materiales que
puede mecanizar con la máquina.
La máquina ha sido diseñada para el mecanizado en
seco.

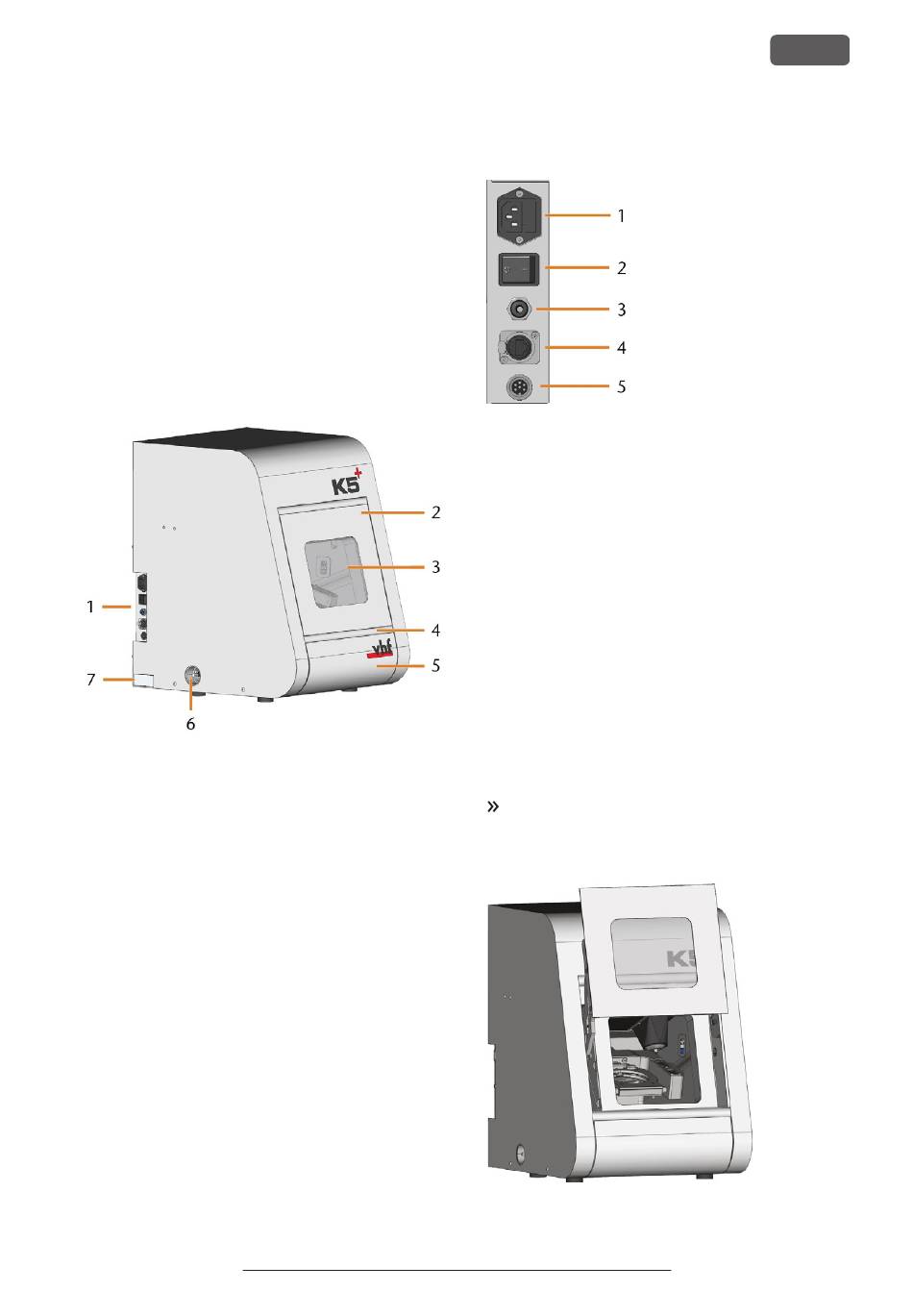

4.1 Vista frontal de la máquina
F . 1 V
IG ISTA FRONTAL DE LA MÁQUINA

1. Panel de conexiones

2. Puerta de la cámara de trabajo
3. Ventanilla de la cámara de trabajo
4. Moldura de agarre de la puerta de la cámara de trabajo
5. Compartimento de accesorios
6. Abertura de aspiración para el sistema de aspiración
7. Placa de características
4.2 Panel de conexiones
F
IG
4.3 Puerta de la cámara de trabajo
La puerta de la cámara de trabajo cierra la cámara de
trabajo y protege al usuario de lesiones durante el
funcionamiento. Puede abrir y cerrar la puerta de la
cámara de trabajo manualmente.
No se puede abrir la puerta cuando la máquina está
apagada ni cuando los ejes están en movimiento.
F
IG
Instrucciones de uso originales: K5+
Versión: 16/12/2021
. 2 P
ANEL DE CONEXIONES
1. Conexión eléctrica incl. fusible de vidrio T6,3A L250V
2. Interruptor principal
3. Conexión de aire comprimido (Racor rápido roscado de
6 mm)
4. Puerto de red (Ethernet RJ-45)
5. Puerto de datos del dispositivo de aspiración (6 pines,
IEC 61076-2-106)
Para abrir o cerrar la puerta de la cámara de trabajo,
tire de ella hacia arriba o presiónela hacia abajo con
la mano. Utilice la moldura de agarre de la puerta.
. 3 P
UERTA DE LA CÁMARA DE TRABAJO
ES 11
