K5+ – Installer la machine

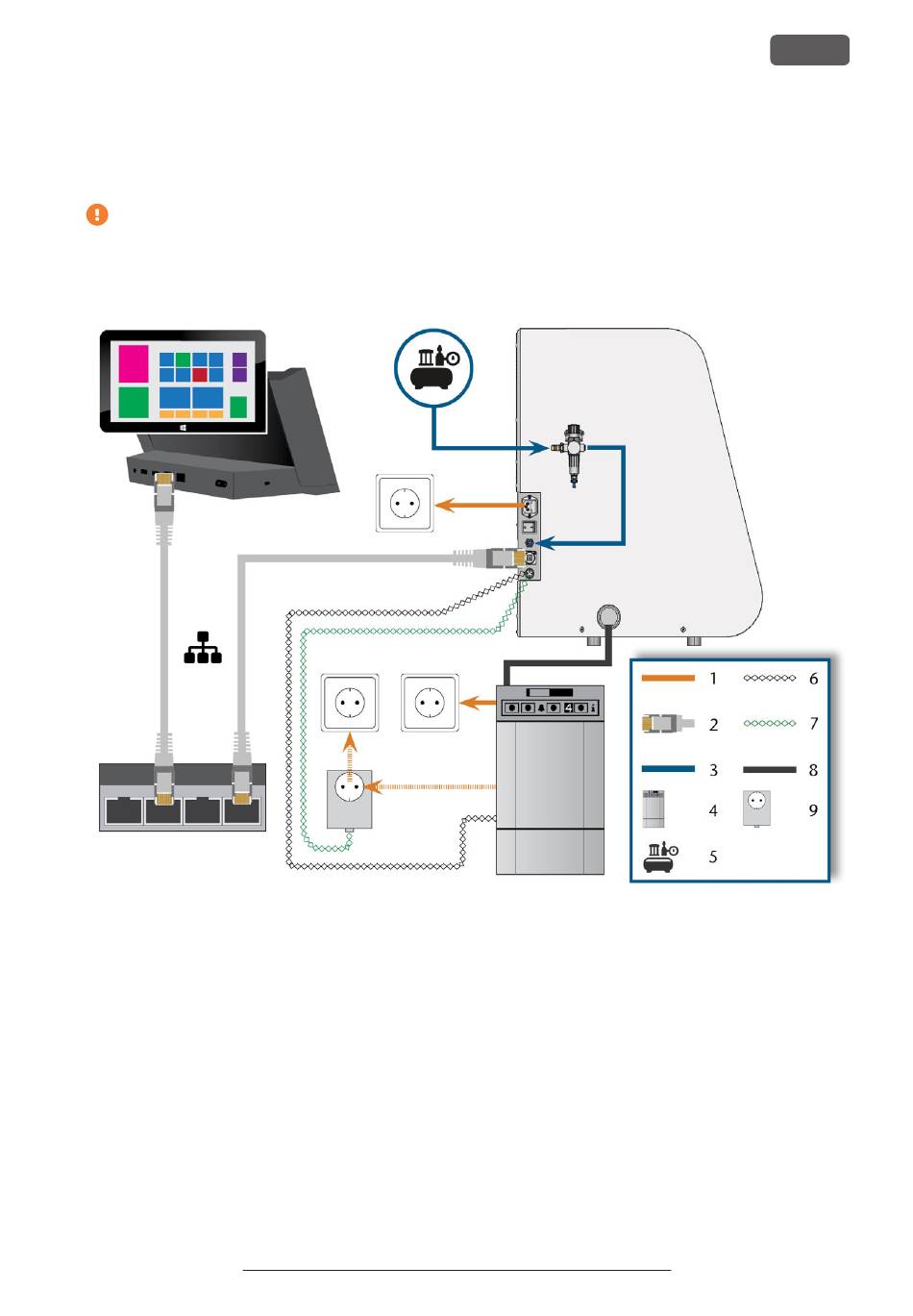

5.3 Installation de la machine
(schéma)
Vous pouvez soit utiliser l'unité de commu-
tation, y compris le câble de commande ou le
câble de données des unités d'aspiration prises
en charge. Le câble de données doit être fourni
par le fabricant de l'unité d'aspiration.
F . 11 I
IG NSTALLATION DE LA MACHINE
1. Raccordement électrique
2. Câble réseau Ethernet
3. Tuyau pneumatique
4. Unité d'aspiration
5. Alimentation en air comprimé externe
6. Câble de données des unités d'aspiration supportées (facultatif)
7. Câble de commande de l'unité de commutation (facultatif)
8. Tuyau d'aspiration
9. Unité de commutation (facultatif)
( )
SCHÉMA
