K5+ – Installation der Maschine

5.3 Maschineninstallation (Schema)

Sie können entweder die Schalteinheit inklusive
Steuerungskabel oder das Datenkabel von unter-
stützten Absauggeräten verwenden. Das Daten-
kabel wird vom Hersteller des Absauggeräts
bereitgestellt.

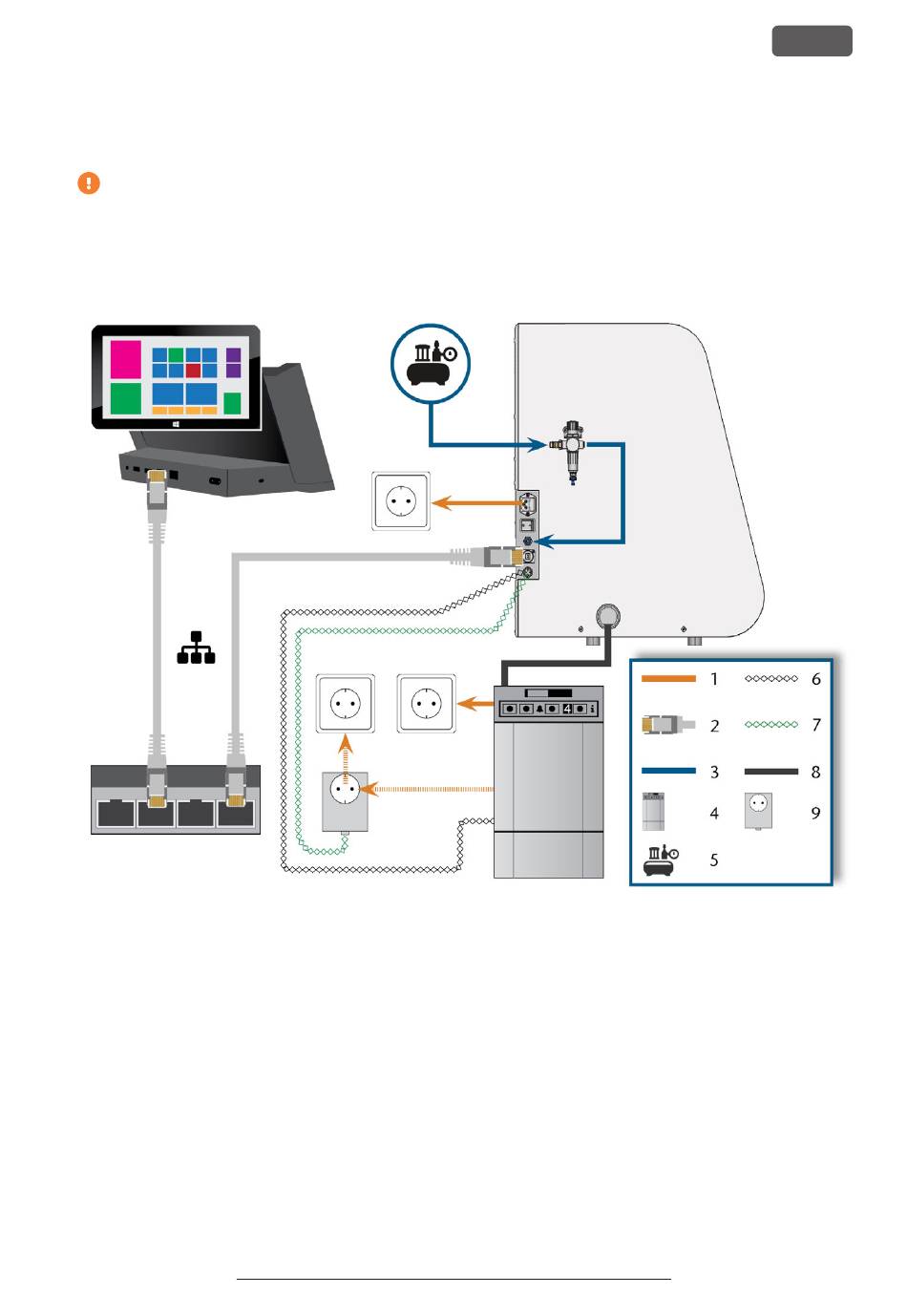

A . 11 M
BB ASCHINENINSTALLATION
1. Stromanschluss
2. Ethernet-Netzwerkkabel
3. Druckluftschlauch
4. Absauggerät
5. Externe Druckluftversorgung
6. Datenkabel für unterstützte Absauggeräte (optional)
7. Steuerkabel der Schalteinheit (optional)
8. Saugschlauch
9. Schalteinheit (optional)
(S )
CHEMA
