K5+ – Aperçu de la machine
4 APERÇU DE LA MACHINE
Avec votre K5+, vous pouvez traiter des pièces brutes
de différents matériaux et créer des objets de qualité
supérieure pour le secteur dentaire. La liste des maté-
riaux que vous pouvez travailler avec la machine est
disponible dans le logiciel de fabrication.
La machine est conçue pour l'usinage à sec.
4.1 Côté avant de la machine

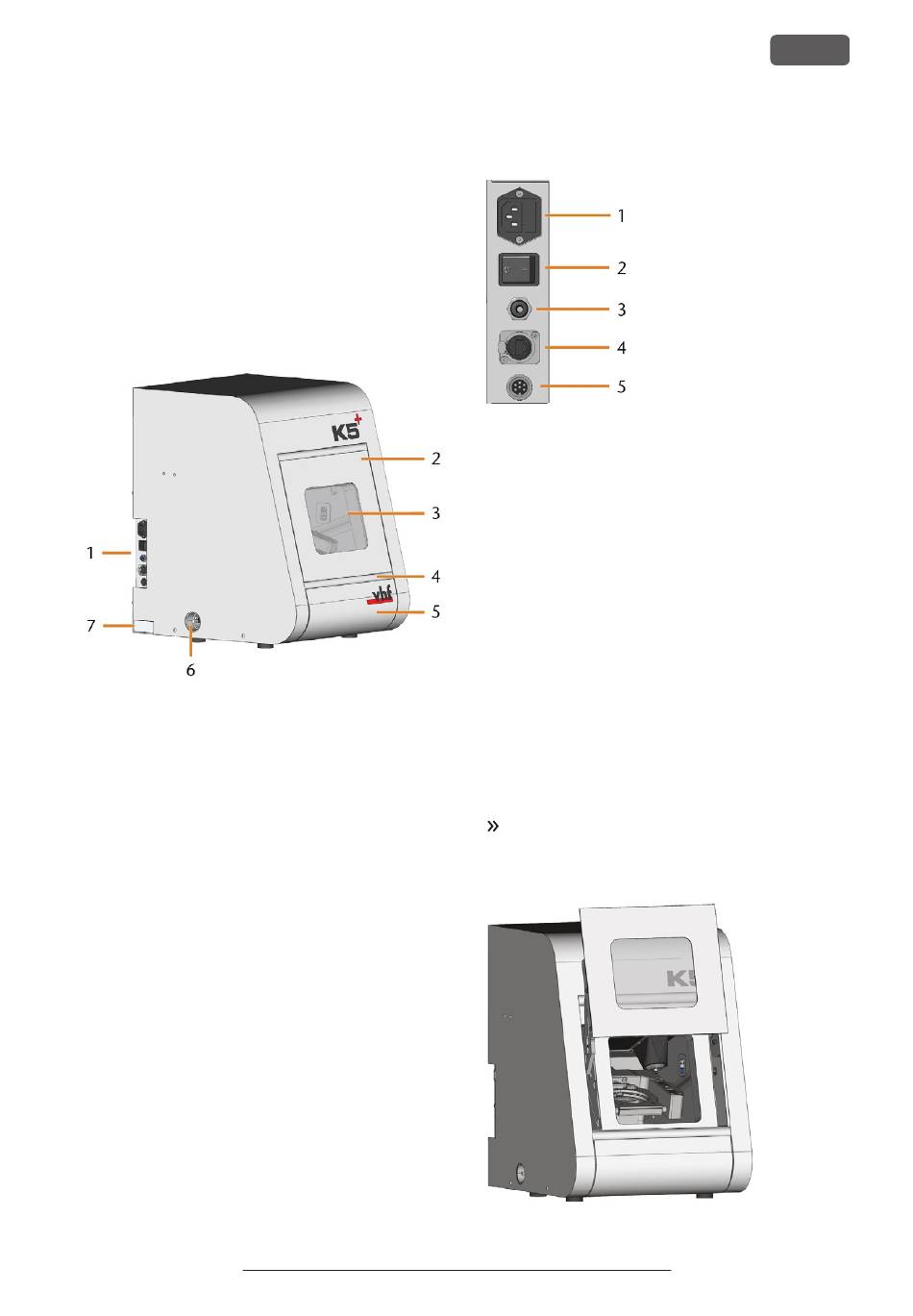

F . 1 C
IG ÔTÉ AVANT DE LA MACHINE

1. Panneau de connexion

2. Porte de la chambre de travail

3. Fenêtre d'observation de la chambre de travail
4. Poignée encastrée de la porte de la chambre de travail
5. Conteneur d'accessoires
6. Ouverture d'aspiration pour le système d'extraction d'air
7. Plaque signalétique
4.2 Panneau de connexion
F . 2 P
IG
1. Raccordement électrique avec fusible en verre T 6,3 A
2. Interrupteur principal
3. Raccord d'air comprimé (raccord instantané 6 mm)
4. Port réseau (Ethernet RJ-45)
5. Port de données de l'unité d'aspiration (6 broches, CEI
4.3 Porte de la chambre de travail
La porte de la chambre de travail permet de verrouiller
la chambre de travail et de protéger l'utilisateur des
risques de blessure au cours du fonctionnement. Vous
pouvez ouvrir et fermer manuellement la porte de la
chambre de travail.
Vous ne pouvez pas ouvrir la porte lorsque la machine
est arrêtée ou lorsque les axes sont en mouvement.
Pour ouvrir ou fermer la porte de la chambre de tra-
vail, tirez-la vers le haut ou poussez-la vers le bas. Uti-
lisez la poignée de préhension de la porte.
F . 3 P
IG
Mode d'emploi d'origine : K5+
Version : 16/12/2021
ANNEAU DE CONNEXION
L250 V
61076-2-106)
ORTE DE LA CHAMBRE DE TRAVAIL
FR 11
