K5+ – Installation der Maschine
5 INSTALLATION DER
MASCHINE

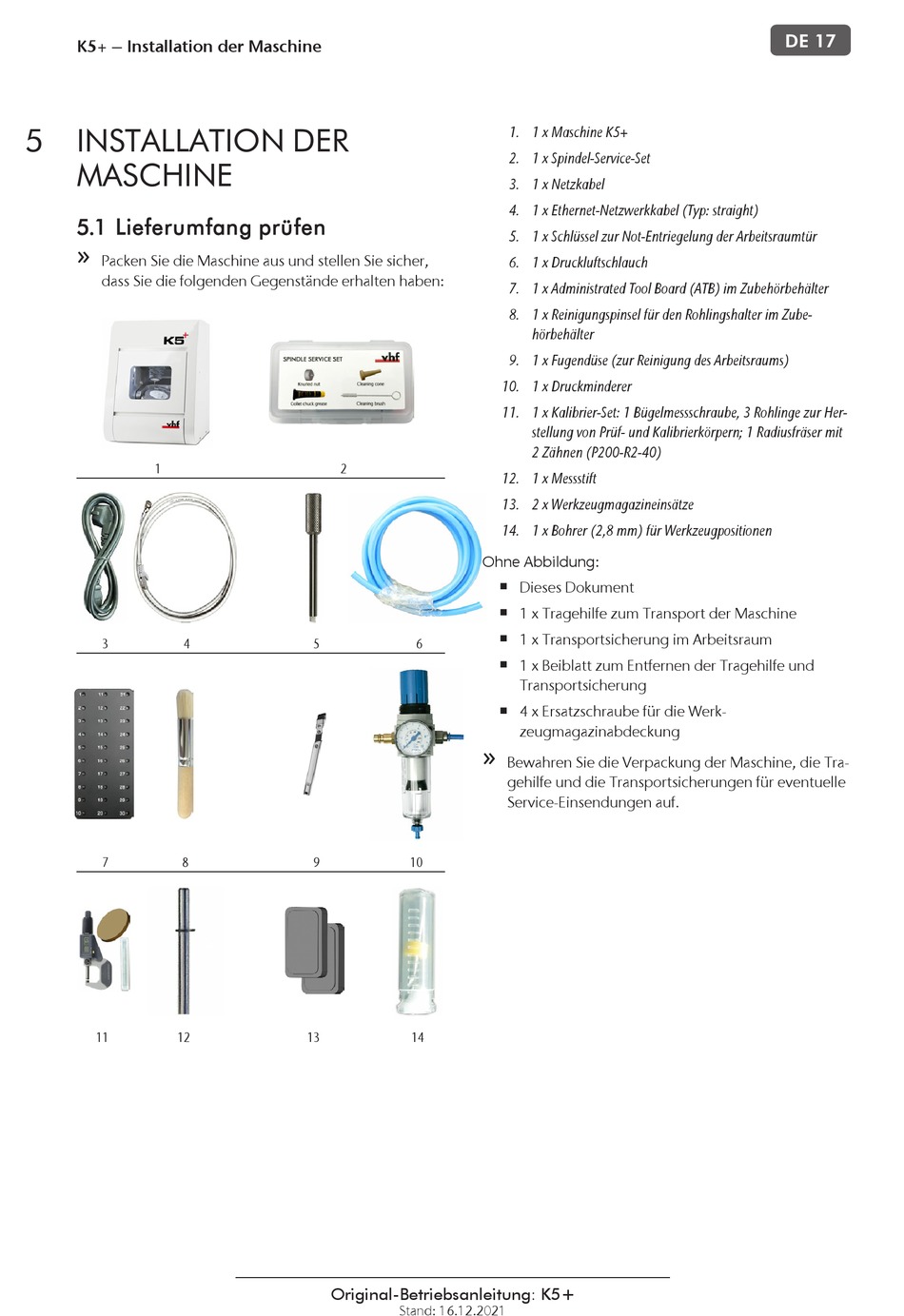

5.1 Lieferumfang prüfen
Packen Sie die Maschine aus und stellen Sie sicher,
dass Sie die folgenden Gegenstände erhalten haben:
1
3 4
7 8
11 12
2
5 6
9 10
13 14
Original-Betriebsanleitung: K5+
Stand: 16.12.2021
1. 1 x Maschine K5+
2. 1 x Spindel-Service-Set
3. 1 x Netzkabel
4. 1 x Ethernet-Netzwerkkabel (Typ: straight)
5. 1 x Schlüssel zur Not-Entriegelung der Arbeitsraumtür
6. 1 x Druckluftschlauch
7. 1 x Administrated Tool Board (ATB) im Zubehörbehälter
8. 1 x Reinigungspinsel für den Rohlingshalter im Zube-
hörbehälter
9. 1 x Fugendüse (zur Reinigung des Arbeitsraums)
10. 1 x Druckminderer
11. 1 x Kalibrier-Set: 1 Bügelmessschraube, 3 Rohlinge zur Her-
stellung von Prüf- und Kalibrierkörpern; 1 Radiusfräser mit
2 Zähnen (P200-R2-40)
12. 1 x Messstift
13. 2 x Werkzeugmagazineinsätze
14. 1 x Bohrer (2,8 mm) für Werkzeugpositionen
Ohne Abbildung:
Dieses Dokument
n
1 x Tragehilfe zum Transport der Maschine
n
1 x Transportsicherung im Arbeitsraum
n
1 x Beiblatt zum Entfernen der Tragehilfe und
n
Transportsicherung
4 x Ersatzschraube für die Werk-
n
zeugmagazinabdeckung
Bewahren Sie die Verpackung der Maschine, die Tra-
gehilfe und die Transportsicherungen für eventuelle
Service-Einsendungen auf.
