K5+ – Funzionamento: preparazione dei job

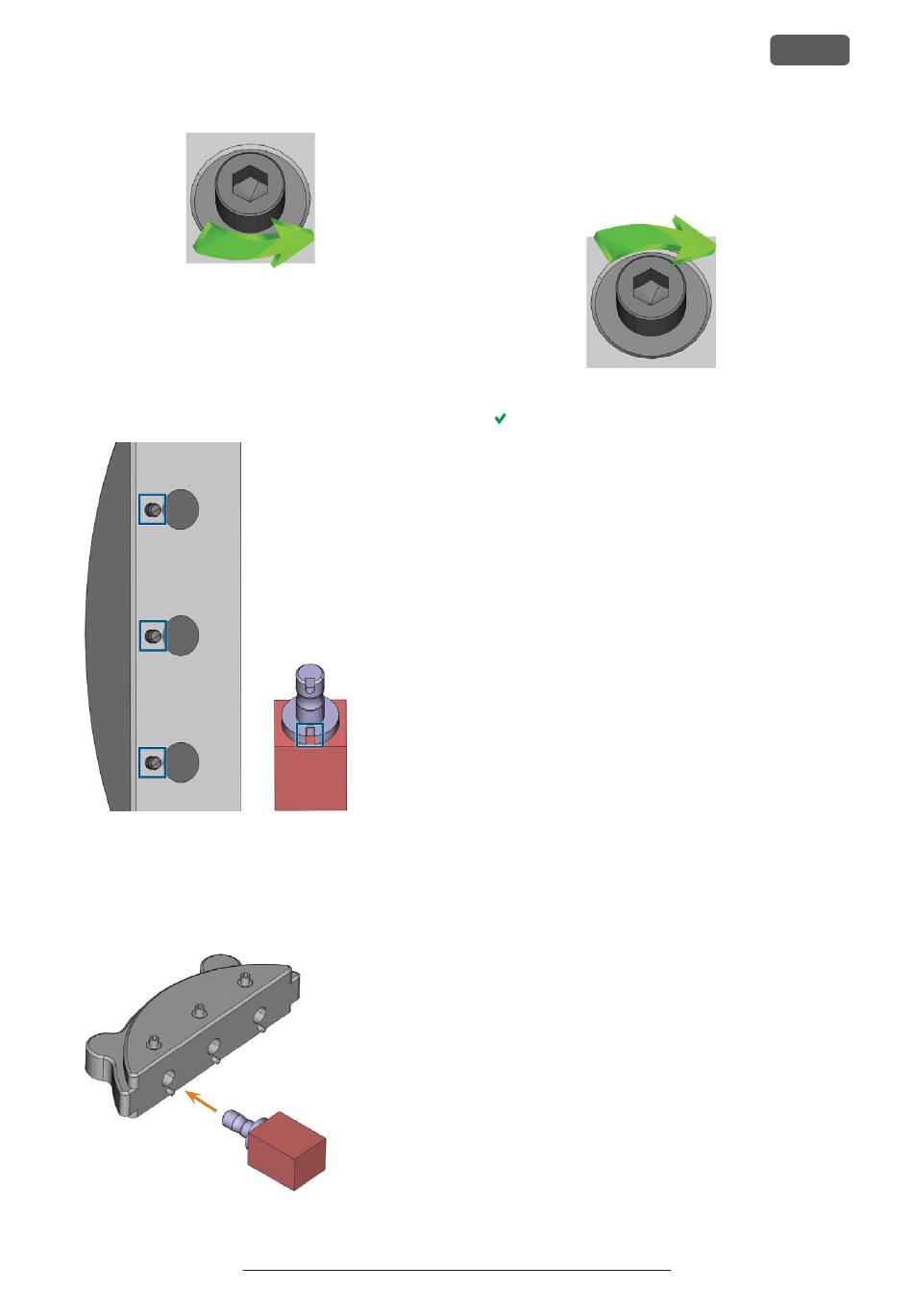

F . 38 S
IG VITARE LA VITE NELLA POSIZIONE DESIDERATA
2. Se il pezzo grezzo è multistrato, orientarlo in modo
tale che il livello superiore del colore si trovi in alto.
3. Posizionare il blocco in modo tale che il perno di
posizionamento sul portablocco si trovi nella sca-
nalatura dello stelo del blocco.
F . 39 I
IG PERNI DI POSIZIONAMENTO
TROVARSI NELLA SCANALATURA DELLO STELO
4. Inserire lo stelo del blocco nella posizione desi-
derata nel portablocco fino a quando non è sal-
damente inserito.
F . 40 S5 : I
IG M NSERIMENTO DI UN BLOCCO NEL PORTABLOCCO
( )
SEGNI A SINISTRA DEVONO
( )
SEGNO A DESTRA
Istruzioni d'uso originali: K5+
Edizione: 16/12/2021
5. Utilizzare la chiave dinamometrica fornita per fis-
sare il blocco con la vite di fissaggio cor-
rispondente. Stringere saldamente la vite.
F . 41 S
IG TRINGERE LA VITE PER IMMOBILIZZARE IL BLOCCO
A questo punto è possibile montare il portablocco.
