Emissioni Acustiche - VHF K5+ Originalbetriebsanleitung

IT 14

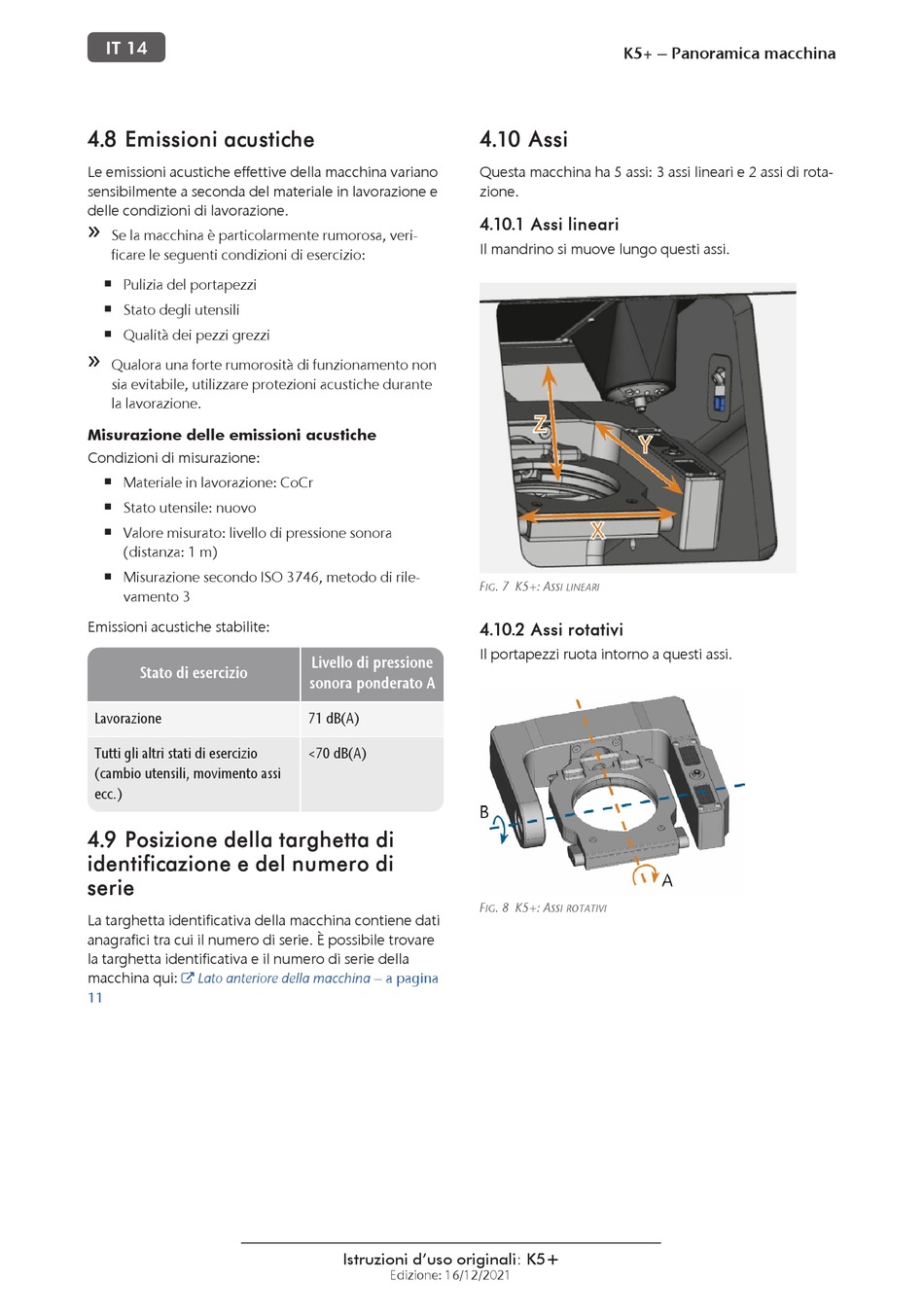

4.8 Emissioni acustiche

Le emissioni acustiche effettive della macchina variano
sensibilmente a seconda del materiale in lavorazione e
delle condizioni di lavorazione.
Se la macchina è particolarmente rumorosa, veri-
ficare le seguenti condizioni di esercizio:
Pulizia del portapezzi
n
Stato degli utensili
n
Qualità dei pezzi grezzi
n
Qualora una forte rumorosità di funzionamento non
sia evitabile, utilizzare protezioni acustiche durante
la lavorazione.
Misurazione delle emissioni acustiche
Condizioni di misurazione:
Materiale in lavorazione: CoCr
n
Stato utensile: nuovo
n
Valore misurato: livello di pressione sonora
n
(distanza: 1 m)
Misurazione secondo ISO 3746, metodo di rile-
n
vamento 3
Emissioni acustiche stabilite:
Stato di esercizio
Lavorazione
Tutti gli altri stati di esercizio
(cambio utensili, movimento assi
ecc.)
4.9 Posizione della targhetta di
identificazione e del numero di
serie
La targhetta identificativa della macchina contiene dati
anagrafici tra cui il numero di serie. È possibile trovare
la targhetta identificativa e il numero di serie della
macchina qui:
Lato anteriore della macchina – a pagina

11
Livello di pressione
sonora ponderato A
71 dB(A)
<70 dB(A)
Istruzioni d'uso originali: K5+
Edizione: 16/12/2021
K5+ – Panoramica macchina
4.10 Assi
Questa macchina ha 5 assi: 3 assi lineari e 2 assi di rota-
zione.
4.10.1 Assi lineari
Il mandrino si muove lungo questi assi.
F . 7 K5+: A
IG SSI LINEARI
4.10.2 Assi rotativi
Il portapezzi ruota intorno a questi assi.
F . 8 K5+: A
IG SSI ROTATIVI
