Emisión Sonora - VHF K5+ Originalbetriebsanleitung

ES 14

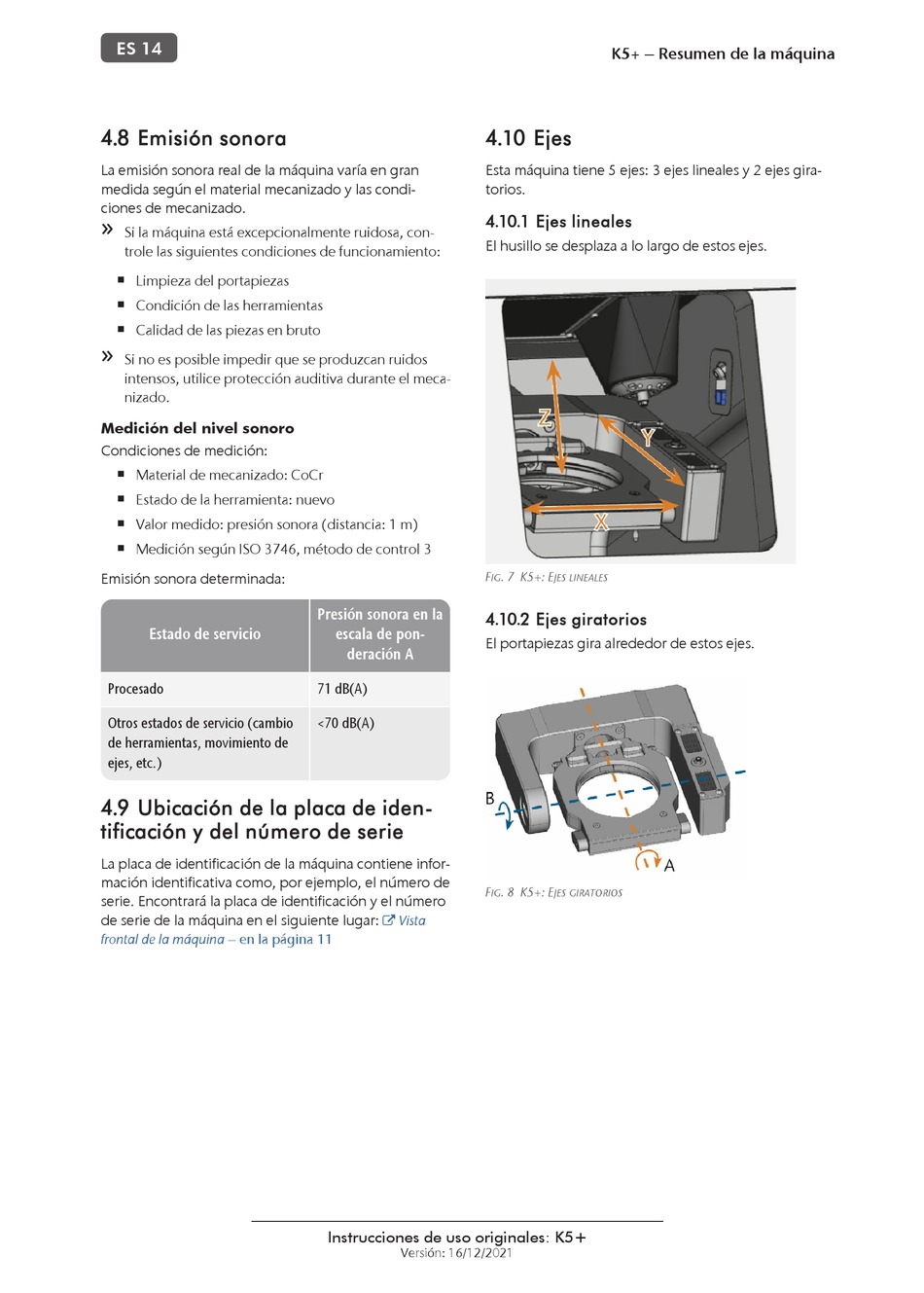

4.8 Emisión sonora
La emisión sonora real de la máquina varía en gran
medida según el material mecanizado y las condi-
ciones de mecanizado.
Si la máquina está excepcionalmente ruidosa, con-
trole las siguientes condiciones de funcionamiento:
Limpieza del portapiezas
n
Condición de las herramientas
n
Calidad de las piezas en bruto
n
Si no es posible impedir que se produzcan ruidos
intensos, utilice protección auditiva durante el meca-
nizado.
Medición del nivel sonoro
Condiciones de medición:
Material de mecanizado: CoCr
n
Estado de la herramienta: nuevo
n
Valor medido: presión sonora (distancia: 1 m)
n
Medición según ISO 3746, método de control 3
n
Emisión sonora determinada:
Estado de servicio
Procesado
Otros estados de servicio (cambio
de herramientas, movimiento de
ejes, etc.)
4.9 Ubicación de la placa de iden-
tificación y del número de serie
La placa de identificación de la máquina contiene infor-
mación identificativa como, por ejemplo, el número de
serie. Encontrará la placa de identificación y el número
de serie de la máquina en el siguiente lugar:
frontal de la máquina – en la página 11
Presión sonora en la
escala de pon-
deración A
71 dB(A)
<70 dB(A)
Vista

Instrucciones de uso originales: K5+
Versión: 16/12/2021
K5+ – Resumen de la máquina
4.10 Ejes
Esta máquina tiene 5 ejes: 3 ejes lineales y 2 ejes gira-
torios.
4.10.1 Ejes lineales
El husillo se desplaza a lo largo de estos ejes.
F . 7 K5+: E
IG JES LINEALES
4.10.2 Ejes giratorios
El portapiezas gira alrededor de estos ejes.
F . 8 K5+: E
IG JES GIRATORIOS
