Montage De Blocs Sur Le Porte-Blocs - VHF K5+ Originalbetriebsanleitung

FR 34
AVIS
mauvais résultats d'usinage en raison d'une
fixation incorrecte de la pièce brute
Si le porte-pièce n'est pas fermé correctement, la
pièce brute ne sera pas fixée solidement et le
support de pièces brutes risque d'être endom-
magé. En conséquence, la machine et les outils
risquent d'être endommagés et les résultats
d'usinage de ne pas être satisfaisants.
Fermez toujours le porte-pièce comme décrit
ci-dessous.
Assurez-vous que les leviers du support de
pièces brutes sont fermement fermés.
N'exercez pas une force excessive en fermant
les leviers.
5. Pour fermer le porte-pièce, procédez comme suit :
a. Vérifiez que les leviers du porte-pièce sont en
position avant, comme indiqué dans la figure
ci-dessous.
b. Poussez le couvercle du porte-pièce vers le
bas et maintenez-le en place.
c. Verrouillez le support de pièces brutes en
poussant le levier du porte-pièce gauche
et/ou droit (indiqué en orange sur la figure)
en l'éloignant de vous jusqu'à sentir une forte
résistance et que les leviers soient fermement
fermés. N'exercez pas une force excessive.

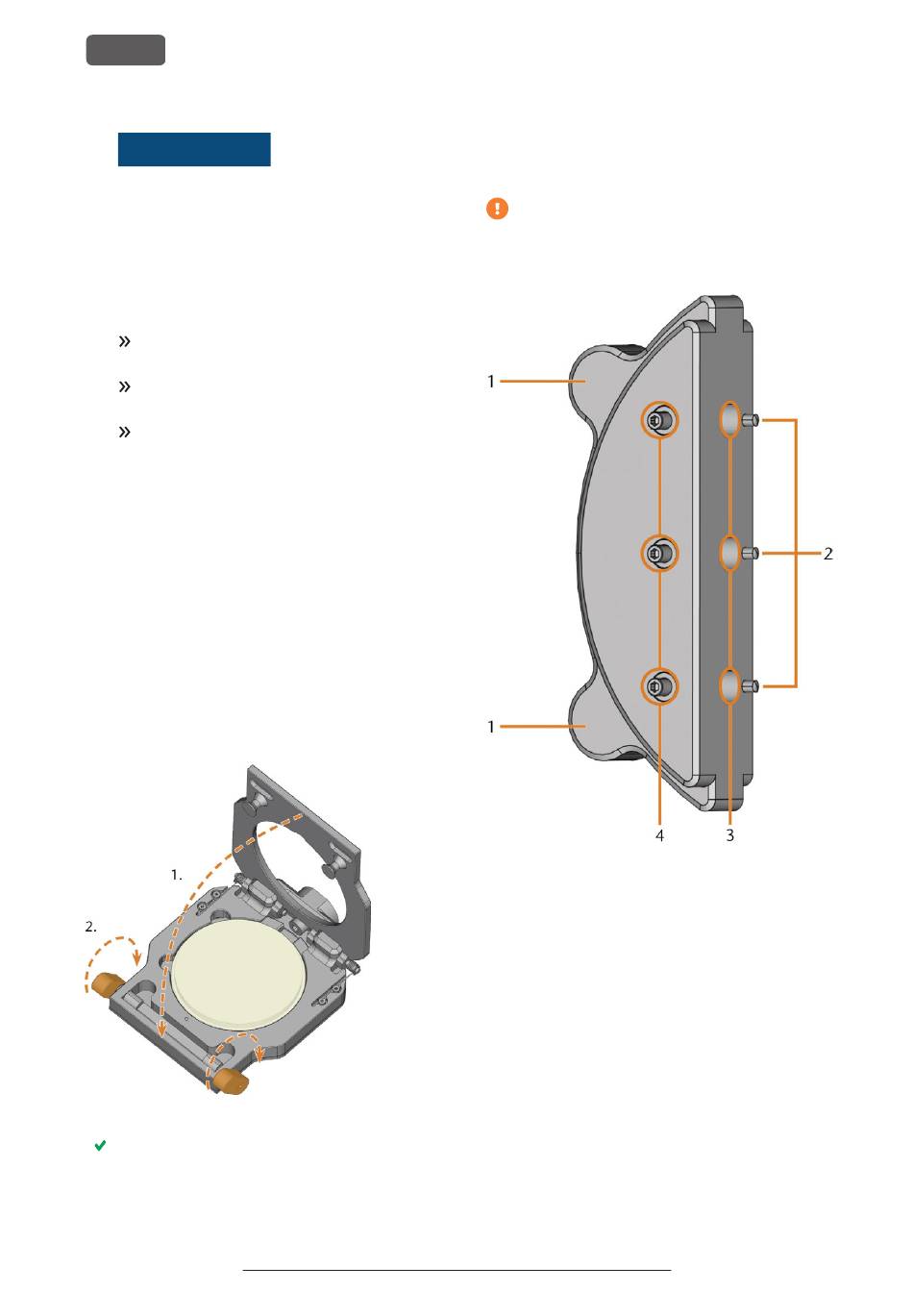

F . 36 F -
IG ERMER LE PORTE PIÈCE
Le disque est fixé dans le porte-pièce. Le disque est
monté dans la chambre de travail.
Dommage de la
machine / des outils ou
Mode d'emploi d'origine : K5+
Version : 16/12/2021
K5+ – Fonctionnement : Préparer les tâches

6.4.2 Montage de blocs sur le porte-blocs

Vous pouvez monter jusqu'à 3 blocs sur le porte-bloc.
Le type de bloc, le nombre de blocs et les posi-
tions de blocs doivent correspondre à la tâche
correspondante dans DENTALCAM.
F . 37 L - K5+
IG E PORTE BLOCS
1. Aides au positionnement du porte-bloc
2. Goupilles de positionnement
3. Trous pour arbres de bloc
4. Vis de fixation
1. Utilisez la clé dynamométrique fournie pour des-
serrer la vis de fixation à la position souhaitée.
