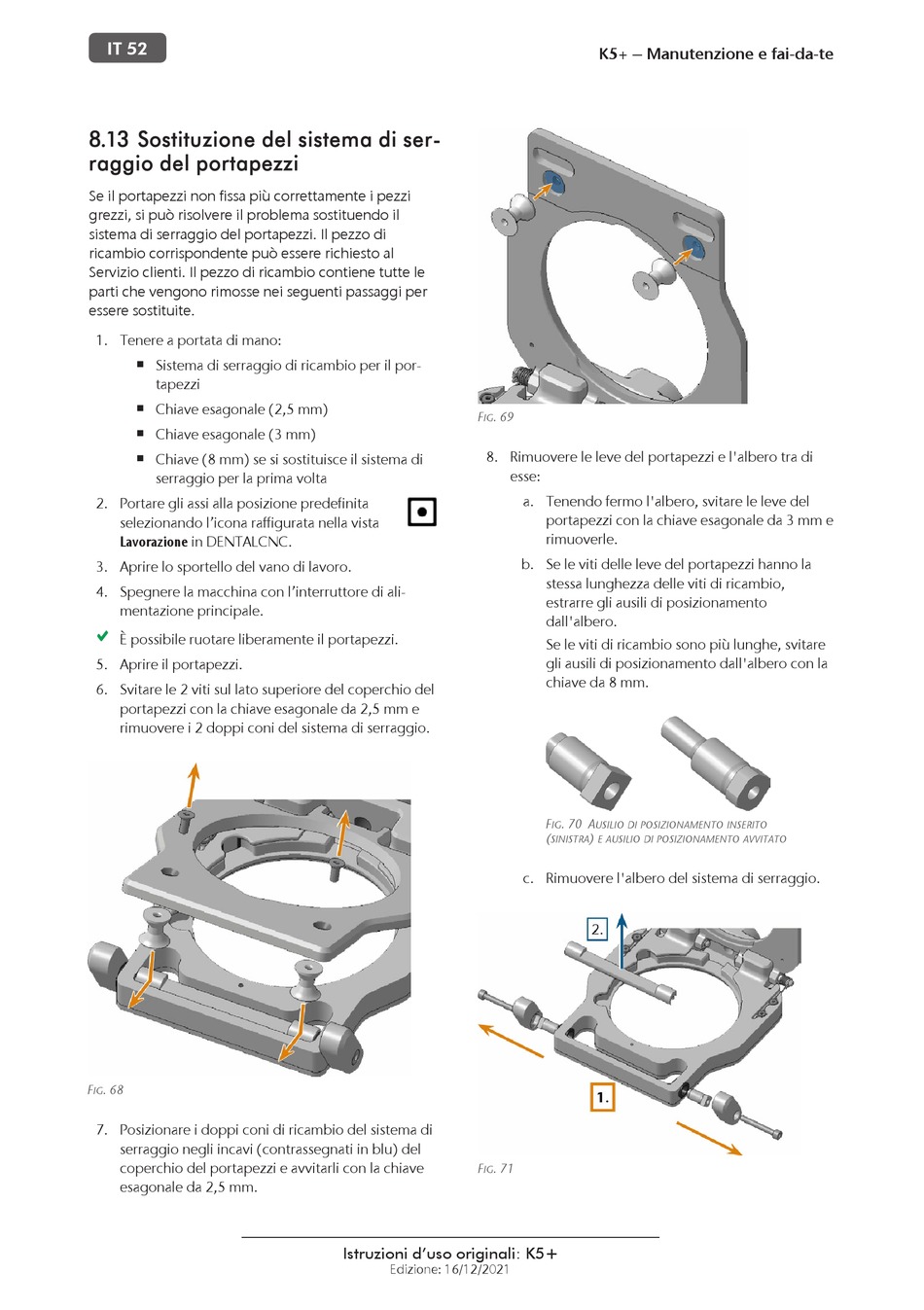

8.13 Sostituzione del sistema di ser-
raggio del portapezzi
Se il portapezzi non fissa più correttamente i pezzi
grezzi, si può risolvere il problema sostituendo il
sistema di serraggio del portapezzi. Il pezzo di
ricambio corrispondente può essere richiesto al
Servizio clienti. Il pezzo di ricambio contiene tutte le
parti che vengono rimosse nei seguenti passaggi per
essere sostituite.
1. Tenere a portata di mano:
Sistema di serraggio di ricambio per il por-
n
tapezzi
Chiave esagonale (2,5 mm)
n
Chiave esagonale (3 mm)
n
Chiave (8 mm) se si sostituisce il sistema di
n
serraggio per la prima volta
2. Portare gli assi alla posizione predefinita
selezionando l'icona raffigurata nella vista
Lavorazione in DENTALCNC.
3. Aprire lo sportello del vano di lavoro.
4. Spegnere la macchina con l'interruttore di ali-
mentazione principale.
È possibile ruotare liberamente il portapezzi.
5. Aprire il portapezzi.
6. Svitare le 2 viti sul lato superiore del coperchio del
portapezzi con la chiave esagonale da 2,5 mm e
rimuovere i 2 doppi coni del sistema di serraggio.
F . 68
IG
7. Posizionare i doppi coni di ricambio del sistema di
serraggio negli incavi (contrassegnati in blu) del
coperchio del portapezzi e avvitarli con la chiave
esagonale da 2,5 mm.
F . 69
IG
8. Rimuovere le leve del portapezzi e l'albero tra di
esse:
F . 71
IG
Istruzioni d'uso originali: K5+
Edizione: 16/12/2021
K5+ – Manutenzione e fai-da-te
a. Tenendo fermo l'albero, svitare le leve del
portapezzi con la chiave esagonale da 3 mm e
rimuoverle.
b. Se le viti delle leve del portapezzi hanno la
stessa lunghezza delle viti di ricambio,
estrarre gli ausili di posizionamento
dall'albero.
Se le viti di ricambio sono più lunghe, svitare
gli ausili di posizionamento dall'albero con la
chiave da 8 mm.
F . 70 A
IG USILIO DI POSIZIONAMENTO INSERITO
( )
SINISTRA E AUSILIO DI POSIZIONAMENTO AVVITATO
c. Rimuovere l'albero del sistema di serraggio.
