K5+ – Installazione della macchina
5 INSTALLAZIONE DELLA
MACCHINA

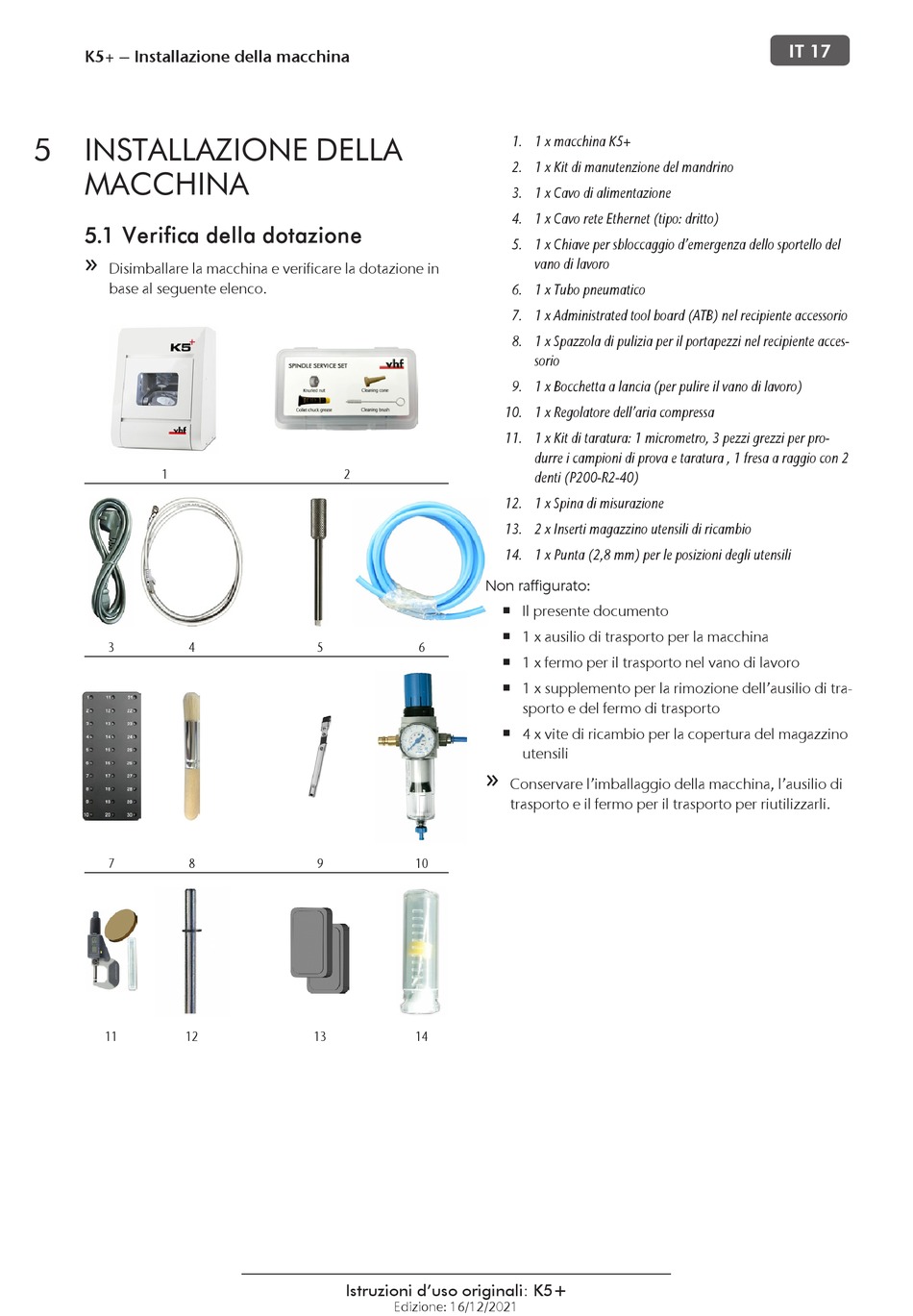

5.1 Verifica della dotazione
Disimballare la macchina e verificare la dotazione in
base al seguente elenco.
1
3 4
7 8
11 12
2
Non raffigurato:
5 6
9 10
13 14
Istruzioni d'uso originali: K5+
Edizione: 16/12/2021
1. 1 x macchina K5+
2. 1 x Kit di manutenzione del mandrino
3. 1 x Cavo di alimentazione
4. 1 x Cavo rete Ethernet (tipo: dritto)
5. 1 x Chiave per sbloccaggio d'emergenza dello sportello del
vano di lavoro
6. 1 x Tubo pneumatico
7. 1 x Administrated tool board (ATB) nel recipiente accessorio
8. 1 x Spazzola di pulizia per il portapezzi nel recipiente acces-
sorio
9. 1 x Bocchetta a lancia (per pulire il vano di lavoro)
10. 1 x Regolatore dell'aria compressa
11. 1 x Kit di taratura: 1 micrometro, 3 pezzi grezzi per pro-
durre i campioni di prova e taratura , 1 fresa a raggio con 2
denti (P200-R2-40)
12. 1 x Spina di misurazione
13. 2 x Inserti magazzino utensili di ricambio
14. 1 x Punta (2,8 mm) per le posizioni degli utensili
Il presente documento
n
1 x ausilio di trasporto per la macchina
n
1 x fermo per il trasporto nel vano di lavoro
n
1 x supplemento per la rimozione dell'ausilio di tra-
n
sporto e del fermo di trasporto
4 x vite di ricambio per la copertura del magazzino
n
utensili
Conservare l'imballaggio della macchina, l'ausilio di
trasporto e il fermo per il trasporto per riutilizzarli.
IT 17
