K5+ – Installer la machine

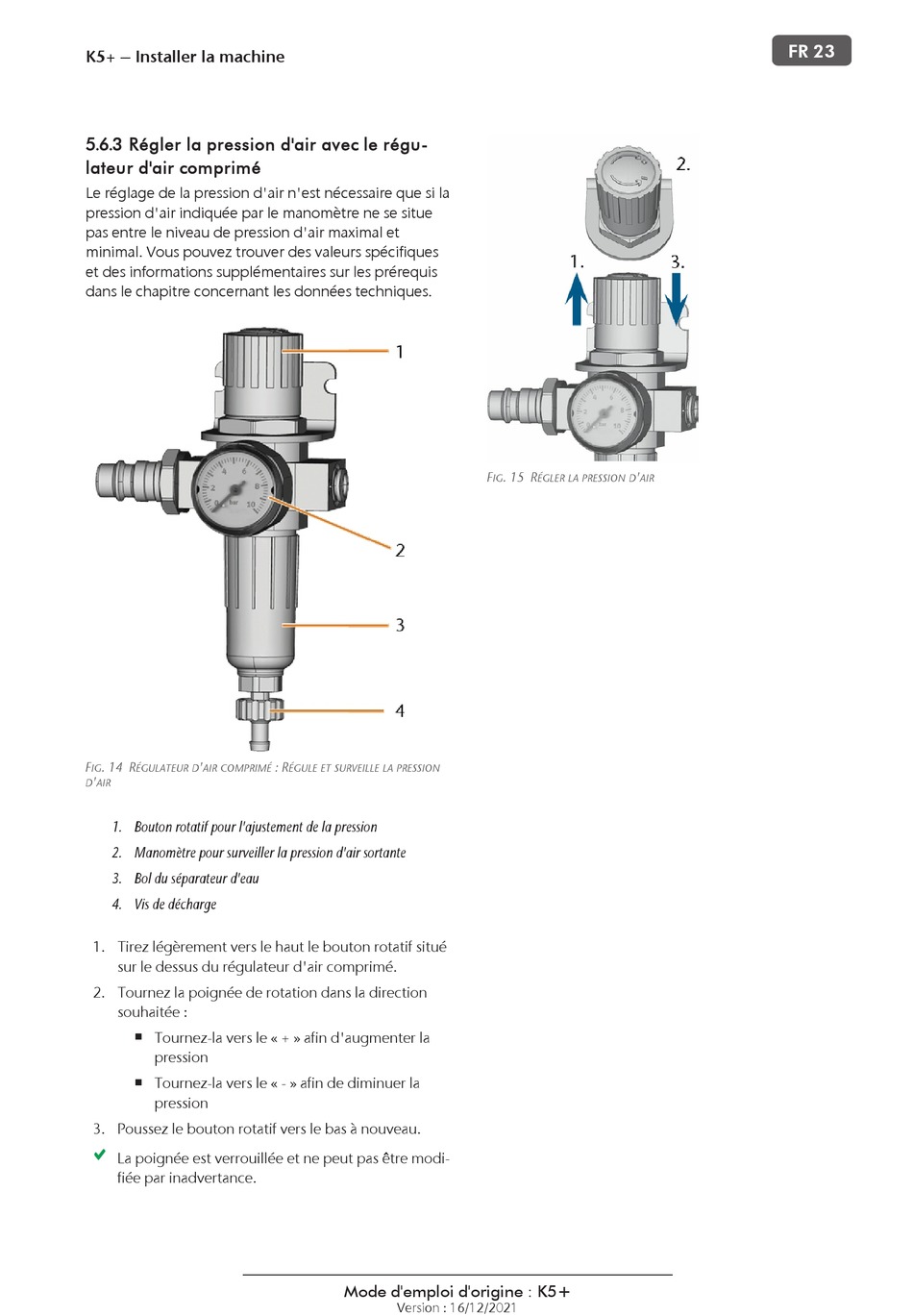

5.6.3 Régler la pression d'air avec le régu-
lateur d'air comprimé
Le réglage de la pression d'air n'est nécessaire que si la
pression d'air indiquée par le manomètre ne se situe
pas entre le niveau de pression d'air maximal et
minimal. Vous pouvez trouver des valeurs spécifiques
et des informations supplémentaires sur les prérequis
dans le chapitre concernant les données techniques.
F . 14 R '
IG ÉGULATEUR D AIR COMPRIMÉ
'
D AIR
1. Bouton rotatif pour l'ajustement de la pression
2. Manomètre pour surveiller la pression d'air sortante
3. Bol du séparateur d'eau
4. Vis de décharge
1. Tirez légèrement vers le haut le bouton rotatif situé
sur le dessus du régulateur d'air comprimé.
2. Tournez la poignée de rotation dans la direction
souhaitée :
Tournez-la vers le « + » afin d'augmenter la
n
pression
Tournez-la vers le « - » afin de diminuer la
n
pression
3. Poussez le bouton rotatif vers le bas à nouveau.
La poignée est verrouillée et ne peut pas être modi-
fiée par inadvertance.
: R
ÉGULE ET SURVEILLE LA PRESSION
Mode d'emploi d'origine : K5+
Version : 16/12/2021
F . 15 R '
IG ÉGLER LA PRESSION D AIR
FR 23
