K5+ – Manutenzione e fai-da-te

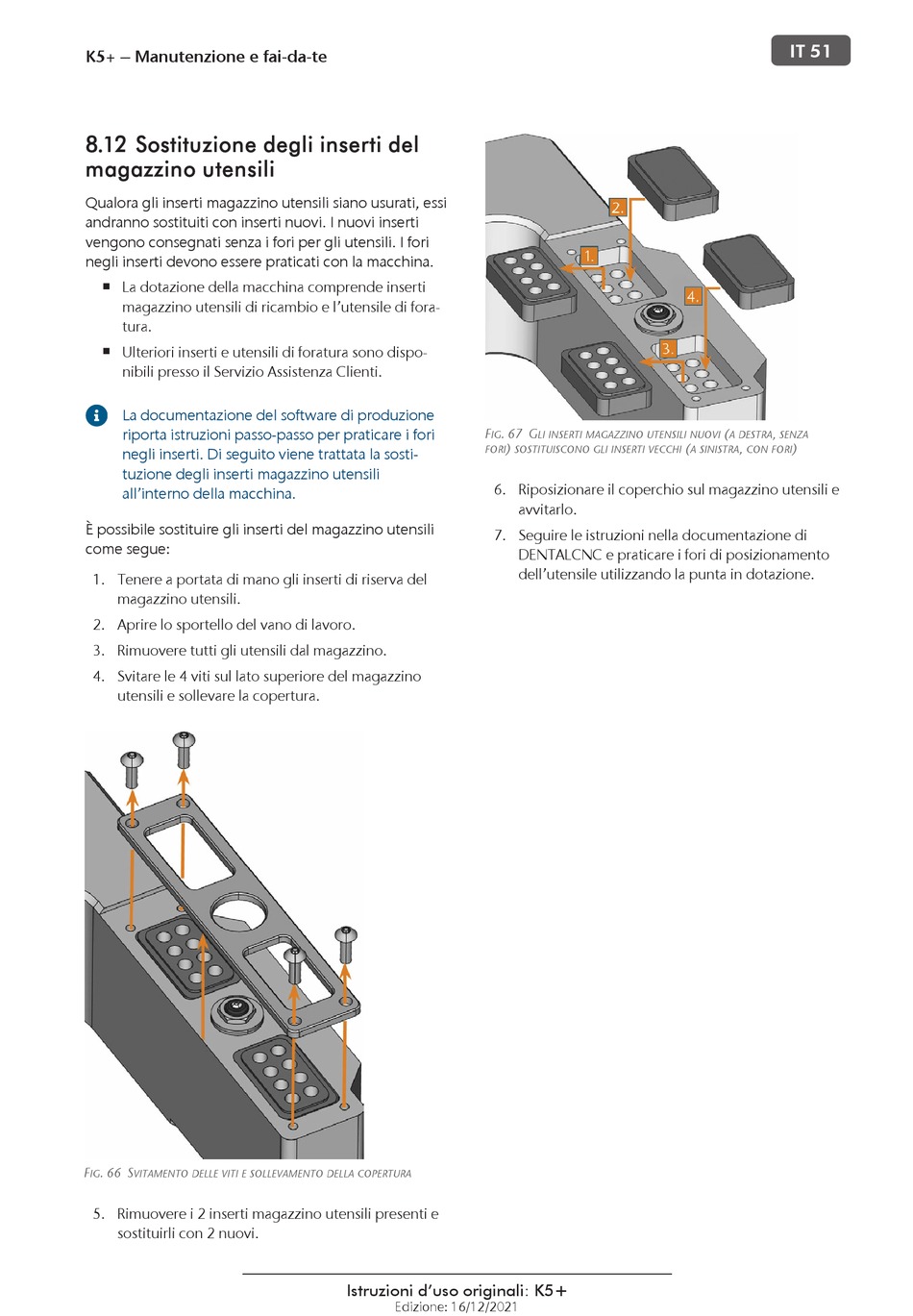

8.12 Sostituzione degli inserti del
magazzino utensili
Qualora gli inserti magazzino utensili siano usurati, essi
andranno sostituiti con inserti nuovi. I nuovi inserti
vengono consegnati senza i fori per gli utensili. I fori
negli inserti devono essere praticati con la macchina.
La dotazione della macchina comprende inserti
n
magazzino utensili di ricambio e l'utensile di fora-
tura.
Ulteriori inserti e utensili di foratura sono dispo-
n
nibili presso il Servizio Assistenza Clienti.
La documentazione del software di produzione
riporta istruzioni passo-passo per praticare i fori
negli inserti. Di seguito viene trattata la sosti-
tuzione degli inserti magazzino utensili
all'interno della macchina.
È possibile sostituire gli inserti del magazzino utensili
come segue:
1. Tenere a portata di mano gli inserti di riserva del
magazzino utensili.
2. Aprire lo sportello del vano di lavoro.
3. Rimuovere tutti gli utensili dal magazzino.
4. Svitare le 4 viti sul lato superiore del magazzino
utensili e sollevare la copertura.
F . 66 S
IG VITAMENTO DELLE VITI E SOLLEVAMENTO DELLA COPERTURA
5. Rimuovere i 2 inserti magazzino utensili presenti e
sostituirli con 2 nuovi.
F . 67 G
IG
)
FORI SOSTITUISCONO GLI INSERTI VECCHI
6. Riposizionare il coperchio sul magazzino utensili e
avvitarlo.
7. Seguire le istruzioni nella documentazione di
DENTALCNC e praticare i fori di posizionamento
dell'utensile utilizzando la punta in dotazione.
Istruzioni d'uso originali: K5+
Edizione: 16/12/2021
LI INSERTI MAGAZZINO UTENSILI NUOVI
(
A SINISTRA
IT 51
( ,
A DESTRA SENZA
, )
CON FORI
