K5+ – Funcionamiento: preparar tareas
F . 38 D

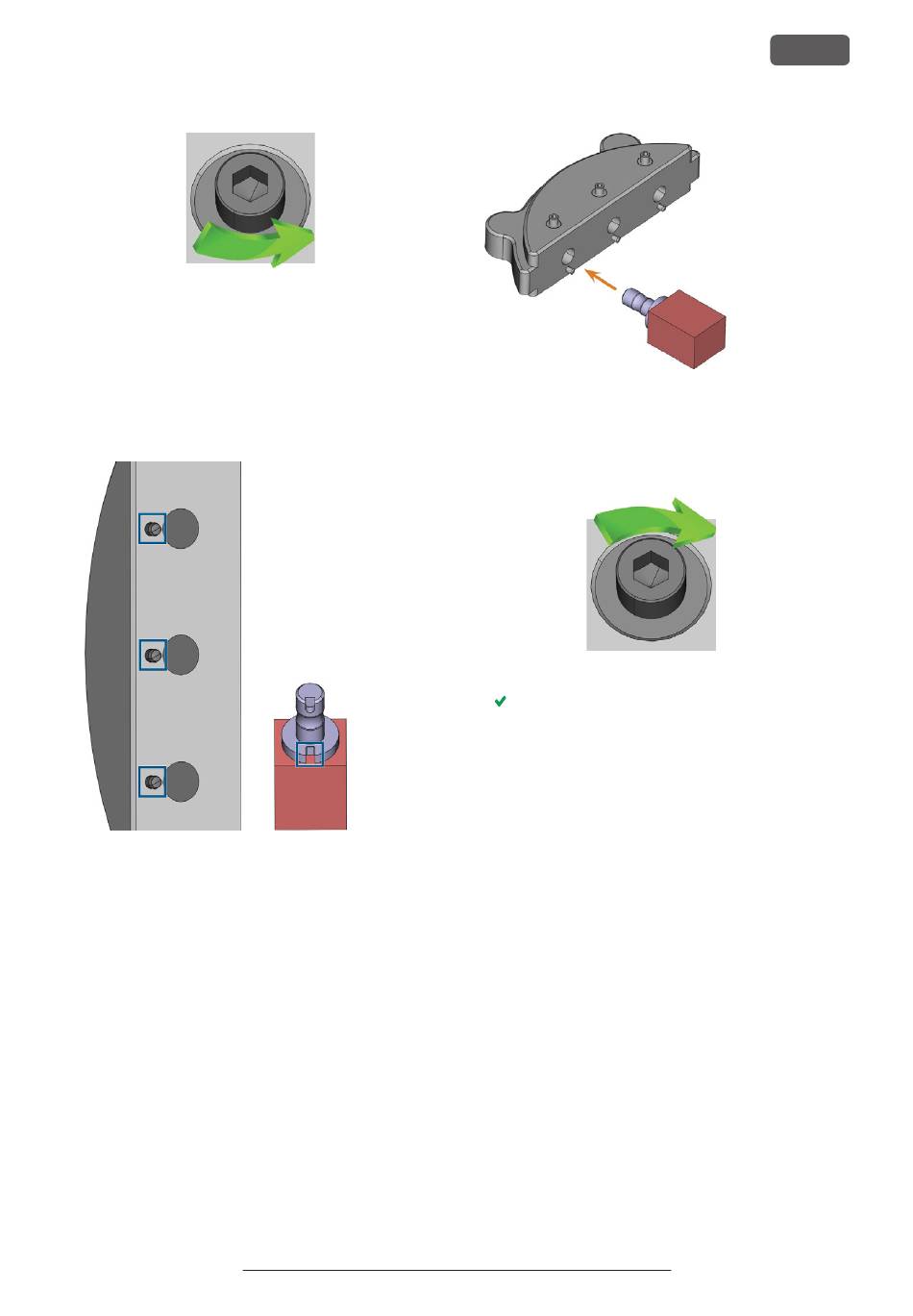

IG ESATORNILLAR EL TORNILLO EN LA POSICIÓN DESEADA
2. Si la pieza en bruto es una pieza en bruto mul-
ticapa, oriéntela de modo que la capa de color
superior se encuentre arriba.
3. Sitúe el bloque de tal modo que la clavija de posi-
cionamiento del portabloques se encuentre en la
ranura del mango del bloque.
F . 39 L
IG AS CLAVIJAS DE POSICIONAMIENTO
DEBEN ENCONTRARSE EN LA RANURA DEL MANGO
4. Inserte el mango del bloque en la posición deseada
del portabloques hasta que esté firmemente asen-
tado.
( )
MARCAS IZQUIERDAS
( ).
MARCA DERECHA
Instrucciones de uso originales: K5+
Versión: 16/12/2021
F . 40 S5 : I
IG M NSERTAR UN BLOQUE EN EL PORTABLOQUES
5. Utilice la llave dinamométrica proporcionada para
fijar el bloque con el tornillo de fijación corres-
pondiente. Apriete firmemente el tornillo.
F . 41 A
IG PRETAR EL TORNILLO PARA INMOVILIZAR EL BLOQUE
Ahora puede fijar el portabloques.
