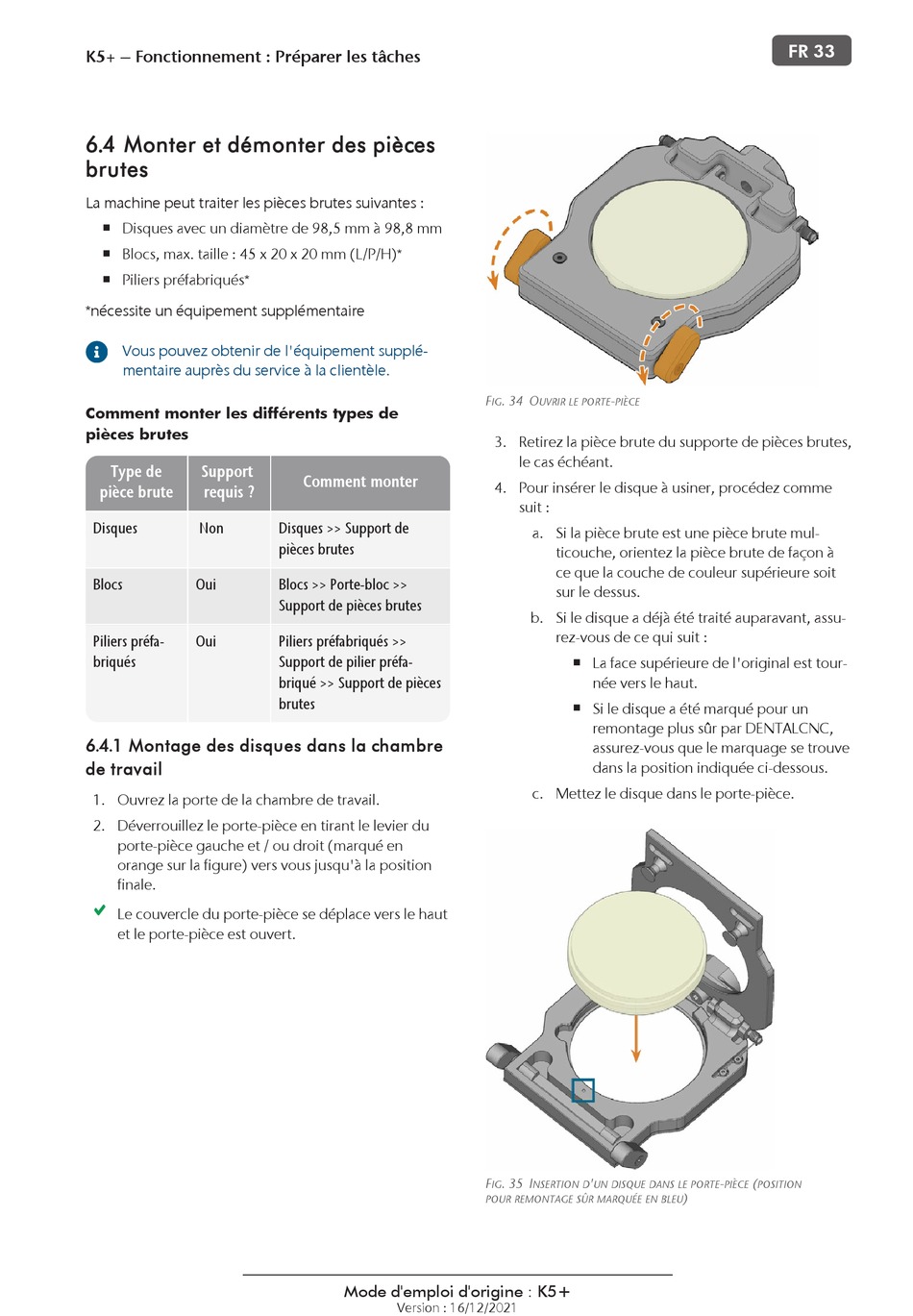

Monter Et Démonter Des Pièces Brutes; Montage Des Disques Dans La Chambre De Travail - VHF K5+ Originalbetriebsanleitung

K5+ – Fonctionnement : Préparer les tâches
6.4 Monter et démonter des pièces
brutes
La machine peut traiter les pièces brutes suivantes :
Disques avec un diamètre de 98,5 mm à 98,8 mm
n
Blocs, max. taille : 45 x 20 x 20 mm (L/P/H)
n
Piliers préfabriqués
*
n
nécessite un équipement supplémentaire
*
Vous pouvez obtenir de l'équipement supplé-
mentaire auprès du service à la clientèle.
Comment monter les différents types de
pièces brutes
Type de Support
pièce brute requis ?
Disques Non
Blocs Oui
Piliers préfa- Oui
briqués
6.4.1 Montage des disques dans la chambre
de travail
1. Ouvrez la porte de la chambre de travail.
2. Déverrouillez le porte-pièce en tirant le levier du
porte-pièce gauche et / ou droit (marqué en
orange sur la figure) vers vous jusqu'à la position
finale.
Le couvercle du porte-pièce se déplace vers le haut
et le porte-pièce est ouvert.
*
Comment monter
Disques >> Support de
pièces brutes
Blocs >> Porte-bloc >>
Support de pièces brutes
Piliers préfabriqués >>
Support de pilier préfa-
briqué >> Support de pièces
brutes
Mode d'emploi d'origine : K5+
Version : 16/12/2021
F . 34 O -
IG UVRIR LE PORTE PIÈCE
3. Retirez la pièce brute du supporte de pièces brutes,
le cas échéant.
4. Pour insérer le disque à usiner, procédez comme
suit :
a. Si la pièce brute est une pièce brute mul-
ticouche, orientez la pièce brute de façon à
ce que la couche de couleur supérieure soit
sur le dessus.
b. Si le disque a déjà été traité auparavant, assu-
rez-vous de ce qui suit :
La face supérieure de l'original est tour-
n
née vers le haut.
Si le disque a été marqué pour un
n
remontage plus sûr par DENTALCNC,
assurez-vous que le marquage se trouve
dans la position indiquée ci-dessous.
c. Mettez le disque dans le porte-pièce.
F . 35 I '
IG NSERTION D UN DISQUE DANS LE PORTE
POUR REMONTAGE SÛR MARQUÉE EN BLEU
FR 33
- (
PIÈCE POSITION
)
