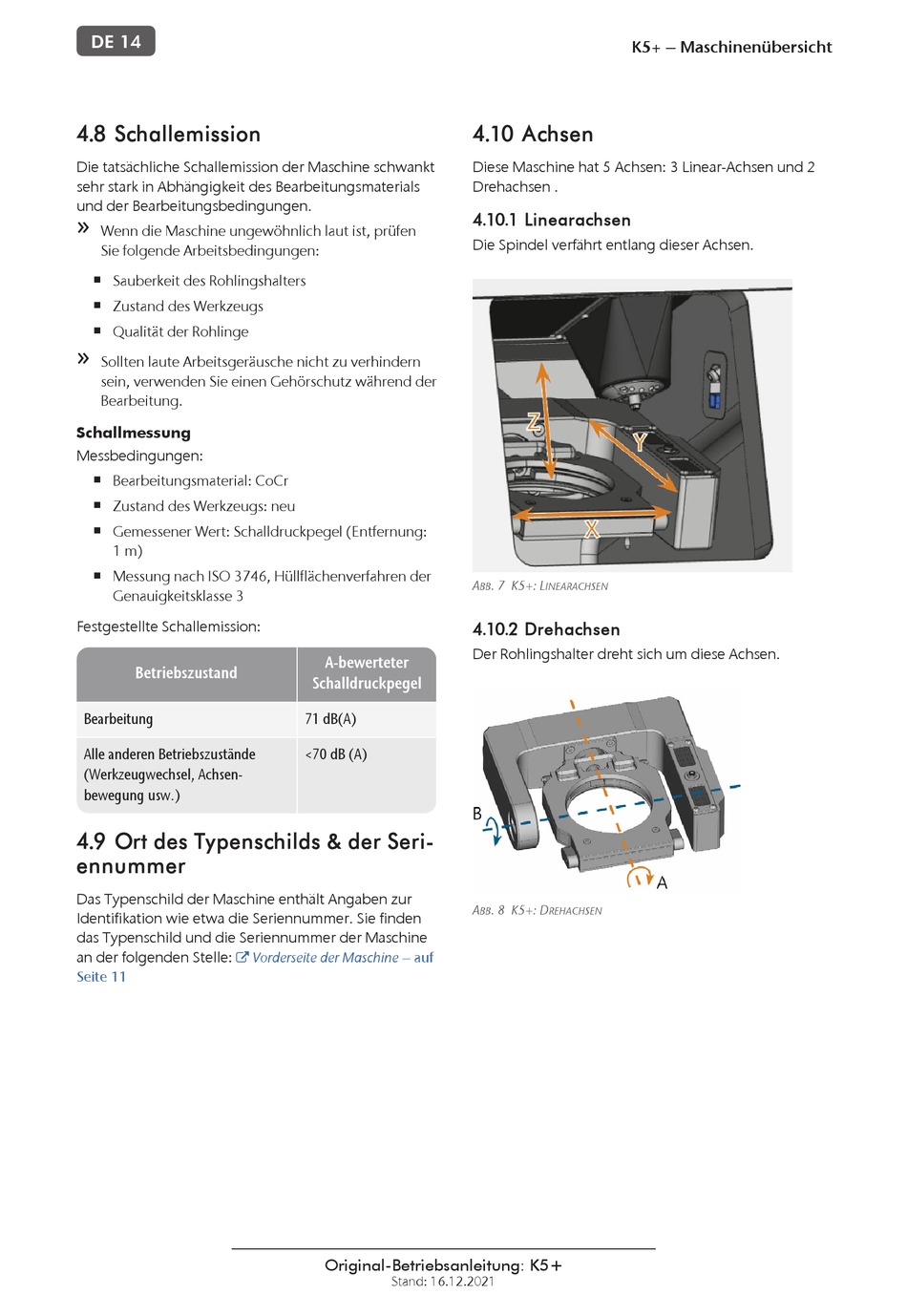

4.8 Schallemission

Die tatsächliche Schallemission der Maschine schwankt
sehr stark in Abhängigkeit des Bearbeitungsmaterials
und der Bearbeitungsbedingungen.
Wenn die Maschine ungewöhnlich laut ist, prüfen
Sie folgende Arbeitsbedingungen:
Sauberkeit des Rohlingshalters
n
Zustand des Werkzeugs
n
Qualität der Rohlinge
n
Sollten laute Arbeitsgeräusche nicht zu verhindern
sein, verwenden Sie einen Gehörschutz während der
Bearbeitung.

Schallmessung

Messbedingungen:
Bearbeitungsmaterial: CoCr
n
Zustand des Werkzeugs: neu
n
Gemessener Wert: Schalldruckpegel (Entfernung:
n
1 m)
Messung nach ISO 3746, Hüllflächenverfahren der
n
Genauigkeitsklasse 3
Festgestellte Schallemission:
Betriebszustand
Bearbeitung
Alle anderen Betriebszustände
(Werkzeugwechsel, Achsen-
bewegung usw.)
4.9 Ort des Typenschilds & der Seri-
ennummer
Das Typenschild der Maschine enthält Angaben zur
Identifikation wie etwa die Seriennummer. Sie finden
das Typenschild und die Seriennummer der Maschine
an der folgenden Stelle:

Seite 11
A-bewerteter
Schalldruckpegel
71 dB(A)
<70 dB (A)
Vorderseite der Maschine – auf
Original-Betriebsanleitung: K5+
Stand: 16.12.2021
K5+ – Maschinenübersicht

4.10 Achsen

Diese Maschine hat 5 Achsen: 3 Linear-Achsen und 2

Drehachsen .

4.10.1 Linearachsen

Die Spindel verfährt entlang dieser Achsen.
A . 7 K5+: L
BB INEARACHSEN
4.10.2 Drehachsen
Der Rohlingshalter dreht sich um diese Achsen.
A . 8 K5+: D
BB REHACHSEN
