K5+ – Wartung und do-it-yourself

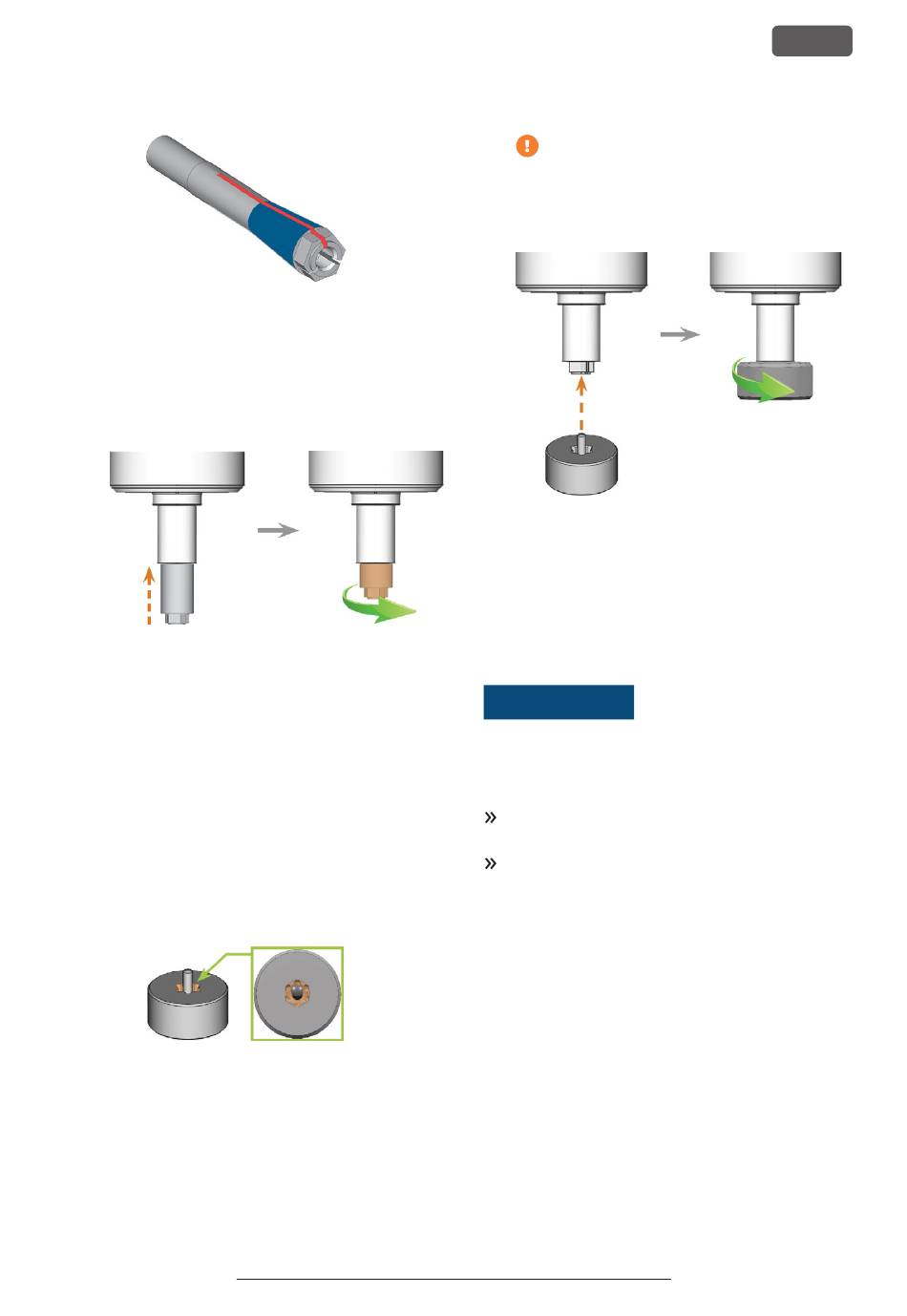

A . 59 D S
BB IE PANNZANGE EINFETTEN
; S ,
IST BLAU MARKIERT CHLITZ DER NICHT EINGEFETTET WERDEN DARF
IST ROT MARKIERT
15. Setzen Sie die Spannzange in die Spindel ein.
Schrauben Sie die Spannzange ein, indem Sie sie
mit Ihrer Hand gegen den Uhrzeigersinn drehen.
A . 60 S (
BB PANNZANGE ORANGE MARKIERT IN DER RECHTEN
A ) H
BBILDUNG VON AND IN DIE
16. Setzen Sie den Stift der Rändelmutter in die Spann-
zange ein. Stellen Sie sicher, dass die Spannzange
vollständig in der Aussparung der Rändelmutter
sitzt.
17. Ziehen Sie die Spannzange mit der Rändelmutter
fest:
a. Setzen Sie den Stift der Rändelmutter in die
Spannzange ein.
b. Stellen Sie sicher, dass die Spannzange voll-
ständig in der Aussparung der Rändelmutter
sitzt.
A . 61 A
BB USSPARUNG IN DER
)
MARKIERT
c. Drehen Sie die Rändelmutter im Uhr-
zeigersinn.
; O
EINZUFETTENDE BERFLÄCHE
,
S
PINDEL SCHRAUBEN
R (
ÄNDELMUTTER ORANGE
Original-Betriebsanleitung: K5+
Stand: 16.12.2021
Die Spannzange muss fest eingeschraubt
sein. Ansonsten können beim Betrieb Rund-
laufungenauigkeiten auftreten, die Ihre Bear-
beitungsergebnisse verschlechtern.
A . 62 D S
BB IE PANNZANGE MIT DER
A R
USSPARUNG IN ÄNDELMUTTER ORANGE MARKIERT
18. Bewahren Sie das Spindel-Serviceset an einem
sicheren Ort auf.
19. Schließen Sie die Arbeitsraumtür.
8.8 Druckminderer prüfen
Beschädigung der Maschine,
HINWEIS
wenn die Druckluft
verunreinigt ist
Druckluft, die nicht den Reinheitsanforderungen nach
ISO 8573-1 entspricht, kann die Maschine beschä-
digen.
Überprüfen Sie den Wasserabscheider des Druck-
minderers täglich auf Verschmutzung.
Verwenden Sie die Maschine niemals, wenn sich
Wasser, Öl oder Feststoffpartikel im Was-
serabscheider befinden.
8.8.1 Wasserabscheider auf Kondensat prü-
fen
Kondensat im Abscheider deutet in der Regel auf unzu-
reichend trockene Druckluft hin.
1. Prüfen Sie, ob sich im Wasserabscheider Wasser, Öl
oder Partikel angesammelt haben.
2. In diesem Fall setzen Sie die Maschine sofort außer
Betrieb und gehen folgendermaßen vor.
3. Trennen Sie die Maschine von der Druck-
luftversorgung.
4. Überprüfen Sie Ihre Druckluftversorgung und stel-
len Sie sicher, dass die Druckluft die Anforderungen
der Reinheitsvorgaben nach ISO 8573-1 erfüllt.
DE 49
R ;
ÄNDELMUTTER FESTZIEHEN
