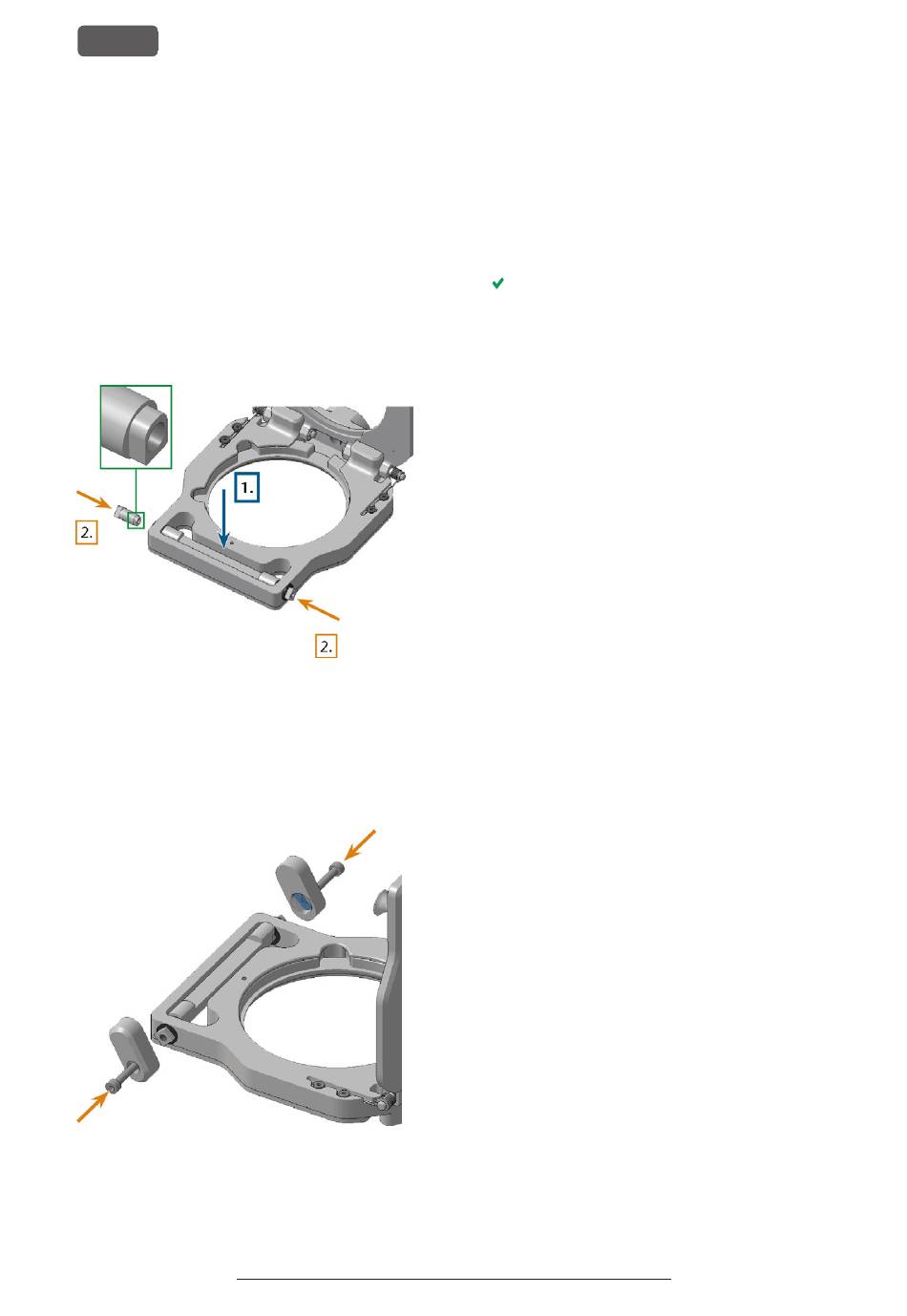

9. Setzen Sie die Ersatzwelle des Klemmsystems ein:
a. Legen Sie die Welle mit der abgerundeten Flä-
che nach vorne und der rechteckigen Auss-
parung nach oben in den Rohlingshalter.
Halten Sie die Welle in Position.
b. Stecken Sie die teilweise abgerundete
Anschlussgeometrie der Positionierhilfen mit
dem abgerundeten Teil nach oben in die
Welle.
c. Achten Sie darauf, dass alle Teile genau inein-
ander passen.
A . 72
BB
10. Platzieren Sie die Ersatzrohlingshalterhebel in der
Position „geöffnet" auf den Positionierhilfen und
schrauben Sie sie mit dem 3-mm-Inbusschlüssel
fest. Achten Sie auf die Form der Aussparung (blau
markiert) in den Rohlingshalterhebeln.
A . 73
BB
11. Prüfen Sie, ob sich der Rohlingshalter richtig öff-
net/schließt und ob die Rohlingshalterabdeckung
ordnungsgemäß befestigt ist. Ist dies nicht der Fall,
12. Schließen Sie den Rohlingshalter.
13. Schließen Sie die Arbeitsraumtür.
14. Schalten Sie die Maschine am Hauptschalter ein.
15. Starten Sie DENTALCNC neu.
Original-Betriebsanleitung: K5+
Stand: 16.12.2021
K5+ – Wartung und do-it-yourself
muss die Installation des Klemmsystems überprüft
werden.
Die Maschine referenziert.
