VHF K5+ Originalbetriebsanleitung Seite 266

IT 12
F . 3 S

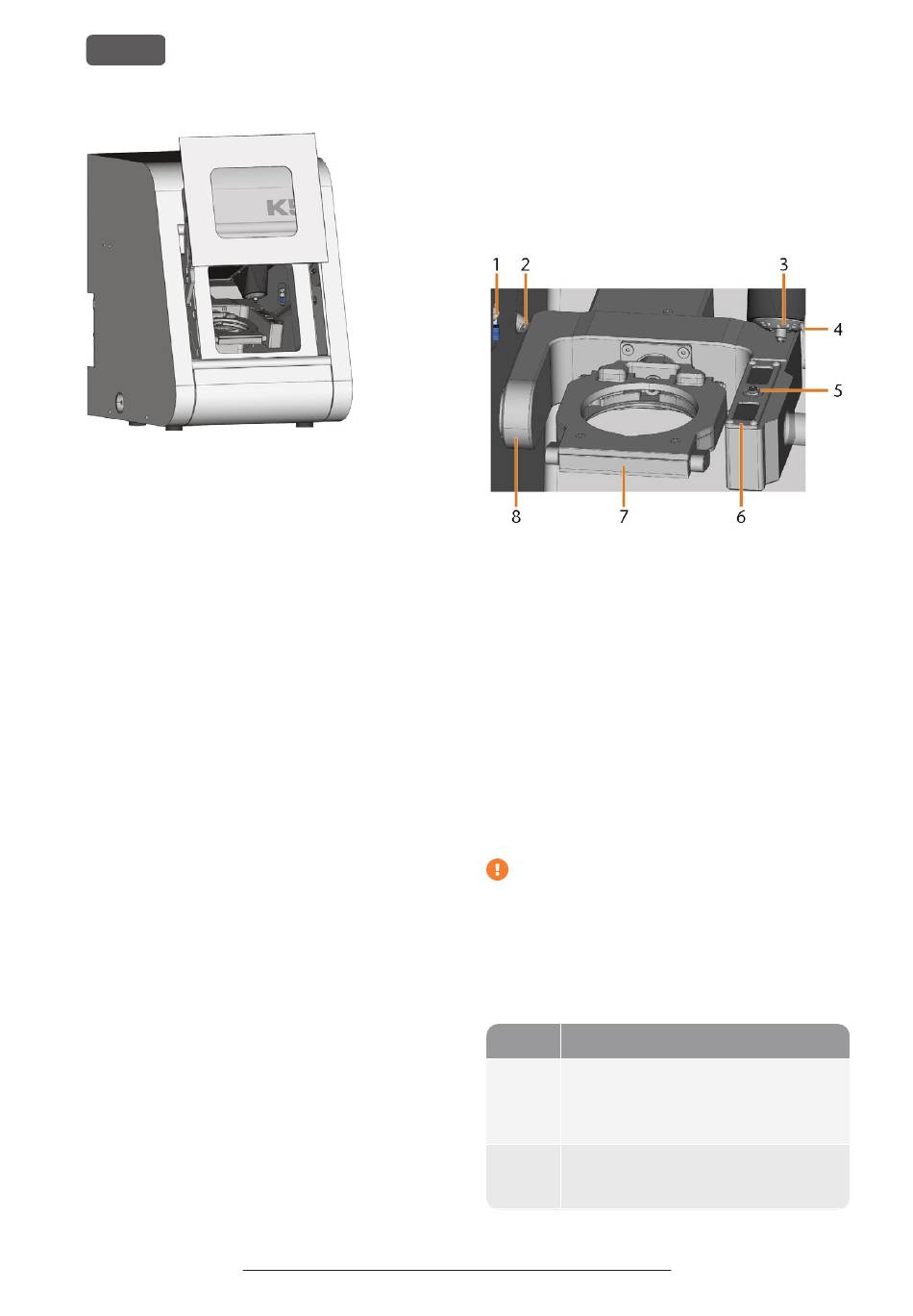

IG PORTELLO DEL VANO DI LAVORO
4.4 Vano di lavoro
È possibile montare pezzi grezzi e inserire utensili nel
vano di lavoro. È qui che i pezzi grezzi vengono lavo-
rati.
F . 4 V
IG
1. Getto di ioni sinistro
2. Webcam
3. Mandrino con pinza di serraggio per il prelievo degli uten-
4. Getto ionico destro
5. Chiave di misurazione
6. Magazzino utensili
7. Portapezzi; Asse rotante A
8. Asse rotante B
Colori dell'illuminazione vano di lavoro
La macchina illumina il vano di lavoro in diversi colori.
Il colore varia in base allo stato della macchina. I colori
e i relativi significati sono riportati nella seguente
tabella:
Colore
Verde
Bianco
Istruzioni d'uso originali: K5+
Edizione: 16/12/2021
K5+ – Panoramica macchina
ANO DI LAVORO
sili
Se l'illuminazione del vano di lavoro non è suffi-
ciente, provvedere a un'illuminazione supple-
mentare.
Stato
La macchina è pronta per l'uso.
È possibile aprire lo sportello del vano di
lavoro.
La macchina è pronta per l'uso.
Lo sportello del vano di lavoro è aperto.
