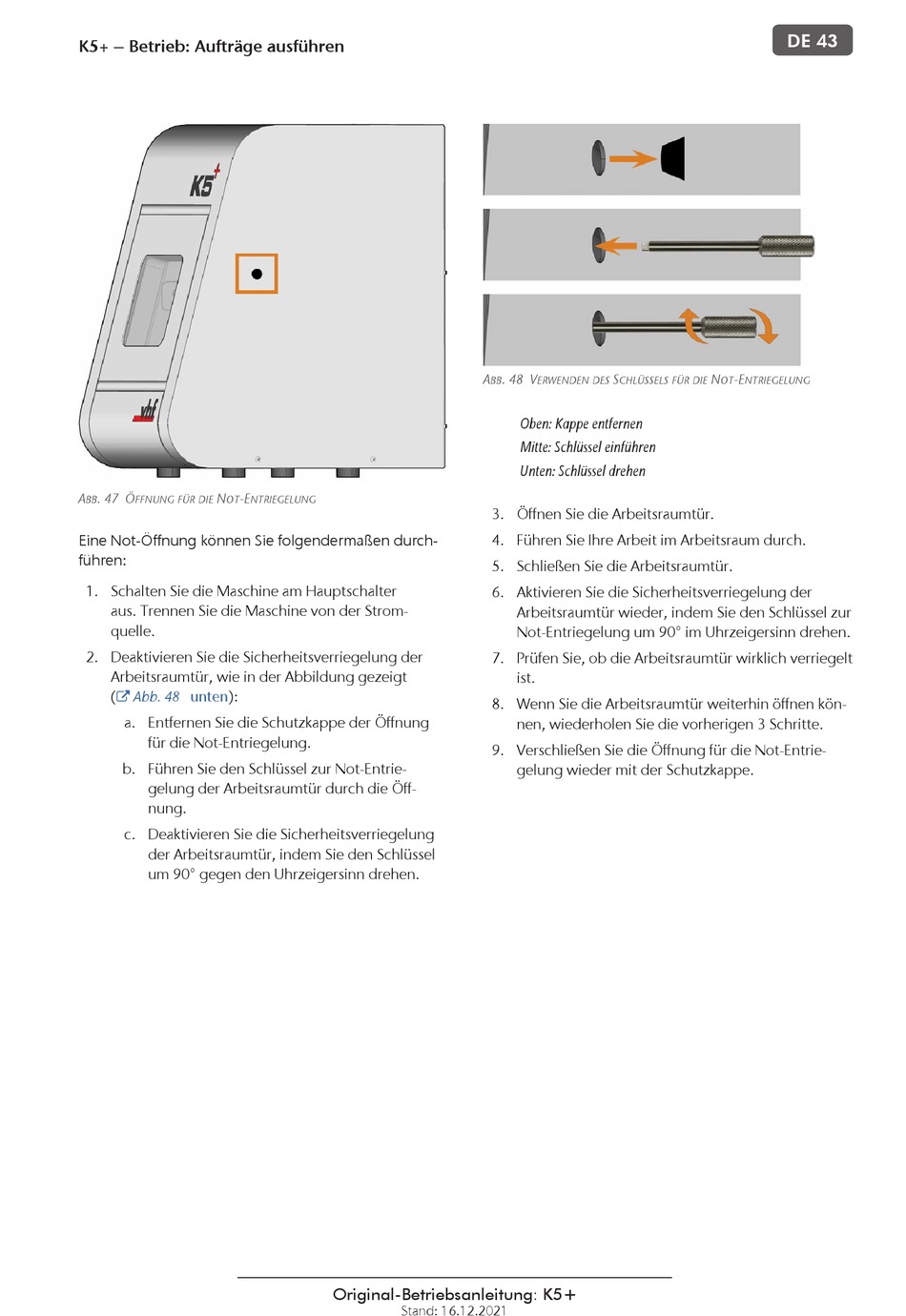

VHF K5+ Originalbetriebsanleitung Seite 105

K5+ – Betrieb: Aufträge ausführen
A . 47 Ö N -E
BB FFNUNG FÜR DIE OT
Eine Not-Öffnung können Sie folgendermaßen durch-
führen:
1. Schalten Sie die Maschine am Hauptschalter
aus. Trennen Sie die Maschine von der Strom-
quelle.
2. Deaktivieren Sie die Sicherheitsverriegelung der
Arbeitsraumtür, wie in der Abbildung gezeigt
( ):
Abb. 48 unten

a. Entfernen Sie die Schutzkappe der Öffnung
für die Not-Entriegelung.
b. Führen Sie den Schlüssel zur Not-Entrie-
gelung der Arbeitsraumtür durch die Öff-
nung.
c. Deaktivieren Sie die Sicherheitsverriegelung
der Arbeitsraumtür, indem Sie den Schlüssel
um 90° gegen den Uhrzeigersinn drehen.
NTRIEGELUNG
Original-Betriebsanleitung: K5+
Stand: 16.12.2021
A . 48 V S
BB ERWENDEN DES CHLÜSSELS FÜR DIE
Oben: Kappe entfernen
Mitte: Schlüssel einführen
Unten: Schlüssel drehen
3. Öffnen Sie die Arbeitsraumtür.
4. Führen Sie Ihre Arbeit im Arbeitsraum durch.
5. Schließen Sie die Arbeitsraumtür.
6. Aktivieren Sie die Sicherheitsverriegelung der
Arbeitsraumtür wieder, indem Sie den Schlüssel zur
Not-Entriegelung um 90° im Uhrzeigersinn drehen.
7. Prüfen Sie, ob die Arbeitsraumtür wirklich verriegelt
ist.
8. Wenn Sie die Arbeitsraumtür weiterhin öffnen kön-
nen, wiederholen Sie die vorherigen 3 Schritte.
9. Verschließen Sie die Öffnung für die Not-Entrie-
gelung wieder mit der Schutzkappe.
DE 43
N -E
OT NTRIEGELUNG
