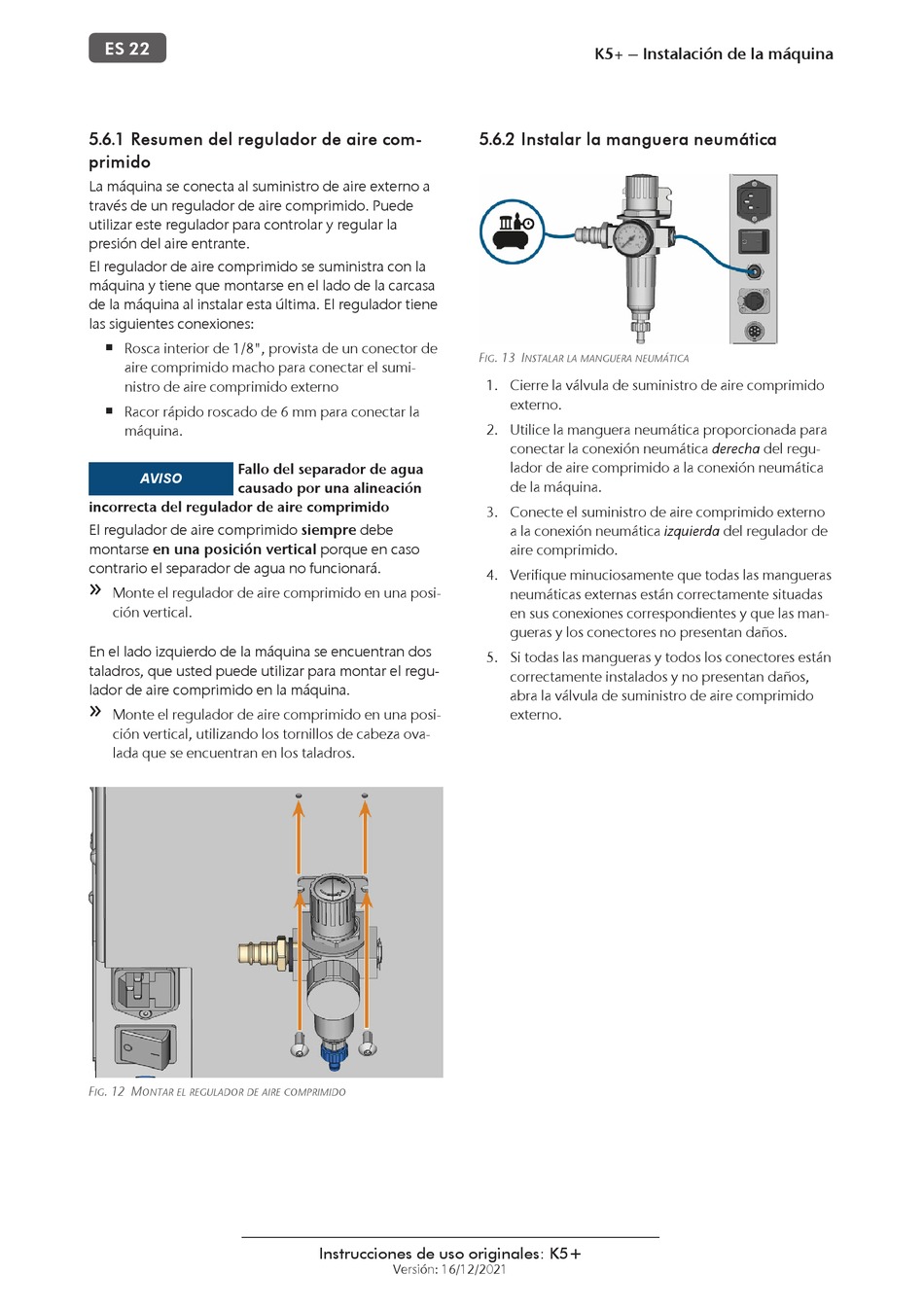

5.6.1 Resumen del regulador de aire com-
primido
La máquina se conecta al suministro de aire externo a
través de un regulador de aire comprimido. Puede
utilizar este regulador para controlar y regular la
presión del aire entrante.
El regulador de aire comprimido se suministra con la
máquina y tiene que montarse en el lado de la carcasa
de la máquina al instalar esta última. El regulador tiene
las siguientes conexiones:
Rosca interior de 1/8", provista de un conector de
n
aire comprimido macho para conectar el sumi-
nistro de aire comprimido externo
Racor rápido roscado de 6 mm para conectar la
n
máquina.
Fallo del separador de agua
AVISO
causado por una alineación
incorrecta del regulador de aire comprimido
El regulador de aire comprimido siempre debe
montarse en una posición vertical porque en caso
contrario el separador de agua no funcionará.
Monte el regulador de aire comprimido en una posi-
ción vertical.
En el lado izquierdo de la máquina se encuentran dos
taladros, que usted puede utilizar para montar el regu-
lador de aire comprimido en la máquina.
Monte el regulador de aire comprimido en una posi-
ción vertical, utilizando los tornillos de cabeza ova-
lada que se encuentran en los taladros.
F . 12 M
IG ONTAR EL REGULADOR DE AIRE COMPRIMIDO
5.6.2 Instalar la manguera neumática
F
IG
1. Cierre la válvula de suministro de aire comprimido
2. Utilice la manguera neumática proporcionada para
3. Conecte el suministro de aire comprimido externo
4. Verifique minuciosamente que todas las mangueras
5. Si todas las mangueras y todos los conectores están
Instrucciones de uso originales: K5+
Versión: 16/12/2021
K5+ – Instalación de la máquina
. 13 I
NSTALAR LA MANGUERA NEUMÁTICA
externo.
conectar la conexión neumática derecha del regu-
lador de aire comprimido a la conexión neumática
de la máquina.
a la conexión neumática izquierda del regulador de
aire comprimido.
neumáticas externas están correctamente situadas
en sus conexiones correspondientes y que las man-
gueras y los conectores no presentan daños.
correctamente instalados y no presentan daños,
abra la válvula de suministro de aire comprimido
externo.
