K5+ – Wartung und do-it-yourself

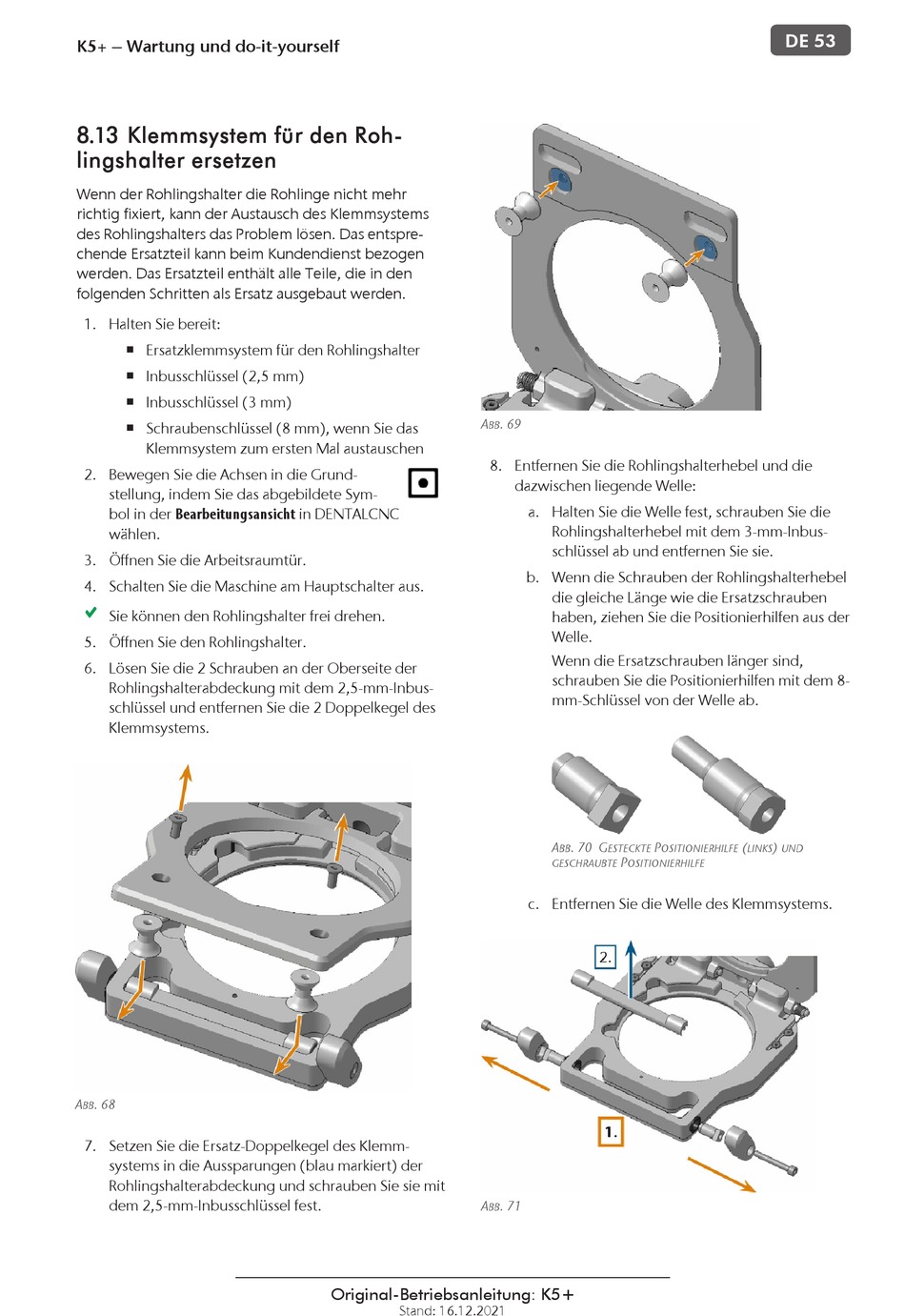

8.13 Klemmsystem für den Roh-
lingshalter ersetzen
Wenn der Rohlingshalter die Rohlinge nicht mehr
richtig fixiert, kann der Austausch des Klemmsystems
des Rohlingshalters das Problem lösen. Das entspre-
chende Ersatzteil kann beim Kundendienst bezogen
werden. Das Ersatzteil enthält alle Teile, die in den
folgenden Schritten als Ersatz ausgebaut werden.
1. Halten Sie bereit:
Ersatzklemmsystem für den Rohlingshalter
n
Inbusschlüssel (2,5 mm)
n
Inbusschlüssel (3 mm)
n
Schraubenschlüssel (8 mm), wenn Sie das
n
Klemmsystem zum ersten Mal austauschen
2. Bewegen Sie die Achsen in die Grund-
stellung, indem Sie das abgebildete Sym-
bol in der Bearbeitungsansicht in DENTALCNC
wählen.
3. Öffnen Sie die Arbeitsraumtür.
4. Schalten Sie die Maschine am Hauptschalter aus.
Sie können den Rohlingshalter frei drehen.
5. Öffnen Sie den Rohlingshalter.
6. Lösen Sie die 2 Schrauben an der Oberseite der
Rohlingshalterabdeckung mit dem 2,5-mm-Inbus-
schlüssel und entfernen Sie die 2 Doppelkegel des
Klemmsystems.
A . 68
BB
7. Setzen Sie die Ersatz-Doppelkegel des Klemm-
systems in die Aussparungen (blau markiert) der
Rohlingshalterabdeckung und schrauben Sie sie mit
dem 2,5-mm-Inbusschlüssel fest.
A . 69
BB
8. Entfernen Sie die Rohlingshalterhebel und die
A . 71
BB
Original-Betriebsanleitung: K5+
Stand: 16.12.2021
dazwischen liegende Welle:
a. Halten Sie die Welle fest, schrauben Sie die
Rohlingshalterhebel mit dem 3-mm-Inbus-
schlüssel ab und entfernen Sie sie.
b. Wenn die Schrauben der Rohlingshalterhebel
die gleiche Länge wie die Ersatzschrauben
haben, ziehen Sie die Positionierhilfen aus der
Welle.
Wenn die Ersatzschrauben länger sind,
schrauben Sie die Positionierhilfen mit dem 8-
mm-Schlüssel von der Welle ab.
A . 70 G P
BB ESTECKTE OSITIONIERHILFE
P
GESCHRAUBTE OSITIONIERHILFE
c. Entfernen Sie die Welle des Klemmsystems.
DE 53
( )
LINKS UND
